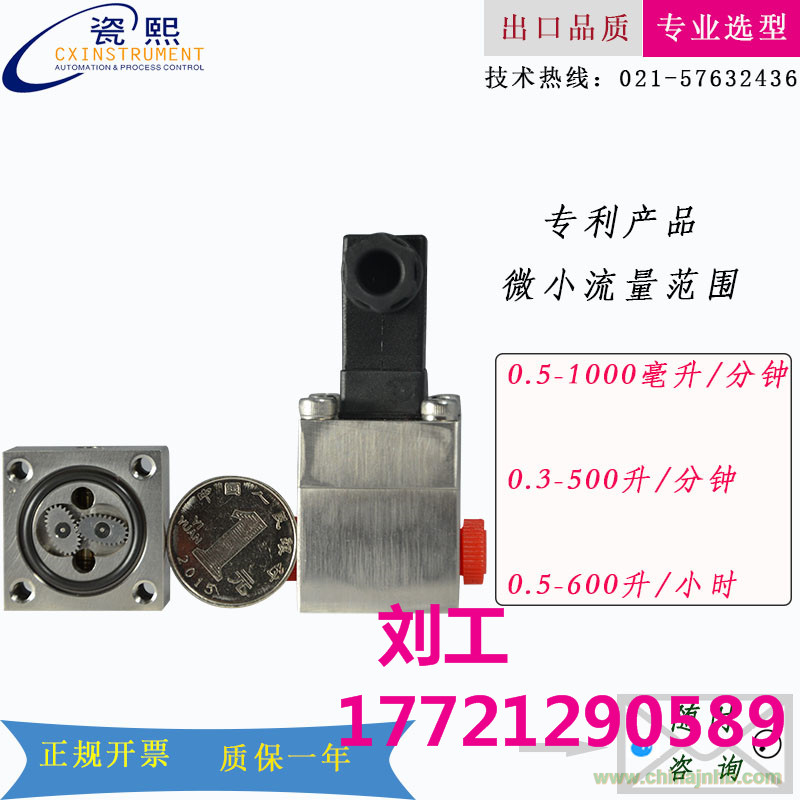

OVAL微型流量計super micro 40
上海瓷熙儀器儀表是專業生產OVAL微型流量計super micro 40流量計的廠家，目前我司客戶遍及中東、東南亞及歐美各國,公司始終貫徹“以質量求生存 以服務求發展”為理念，為廣大國內外客戶提供優良的產品、優惠的價格、優質的服務。咨詢可聯系：I772I290589。
公司網址：http://www.gninstruments.com/
{插圖1}
OVAL微型流量計super micro 40價格
OVAL微型流量計super micro 40價格一般是根據材質和流量范圍來決定的。通常根據所測介質的不同會有鋁材質和不銹鋼材質可以選擇。同樣流量范圍的不銹鋼材質會比鋁材質微小流量計價格更高。流量范圍0.5-150 ml/min的不銹鋼微小流量計價格含稅5500元，鋁材質的微小流量計價格4000元。流量范圍3~300 ml/min不銹鋼微小流量計3950元，鋁材質的3250元。下面也有表格列出了不同流量范圍不同材質微小流量計價格。
{插圖2}
OVAL微型流量計super micro 40原理
OVAL微型流量計super micro 40是微小流量的橢圓齒輪流量計。是容積式流量計的一種，又稱定排量流量計，簡稱PD流量計（positive displacement meter），在流量儀表中是精度較高的一類。微小流量計原理是利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據測量室逐次重復地充滿和排放該體積部分流體的次數來測量流體體積總量。
{插圖3}
OVAL微型流量計super micro 40如何安裝
1.OVAL微型流量計super micro 40安裝前應徹底清洗管道，并在流量計前安裝過濾器，以防止雜物進入流量計。安裝過程中，請務必避免污物雜質進入流量進口端。被測液體含有氣體時，應安裝空氣分離器。
2.應注意必須把流量計的橢圓齒輪軸安成水平位置，即蓋子與水平面垂直。對于超微小流量的計量，較佳安裝是下進上出。調節流量和啟動，關閉的閥門應分別安裝在流量計的進出口端。
3.流量計殼體上箭頭指向應與被安裝管道的液體流動方向一致。
4.連續流程的管道，安裝流量計的水平管道應裝有旁路閥，以便定時清洗、檢修。在垂直管道上流量計，應裝在旁路管道中以防止雜物落入儀表內。
OVAL微型流量計super micro 40技術參數
型號 流量范圍 連接方式
CX-M2 0.5~150mL/min G1/8 內螺紋
CX-M3 3~300mL/min G1/8 內螺紋
CX-M5 5~1000mL/min G1/8 內螺紋
CX-M6 0.5~100L/H G1/4 內螺紋
CX-M9 6~600L/H G1/4 內螺紋
CX-M12 0.3~30L/min G1/2 內螺紋
CX-M25 0.5~100L/min G1內螺紋
CX-M40 10~250L/min G1.5內螺紋
CX-M50 15~500L/min G2 內螺紋
介質 耐強酸，強堿，柴油，膠水，潤滑油，水，乙醇，植物油，蜂蜜，化妝水，藥劑等各種化工化學液體.
精度 0.50%
溫度 -30℃到80℃
壓力 32Bar(可以定制高壓)
輸出 方波脈沖
供電 4~26VDC
材質 不銹鋼材質，鋁材質
OVAL微型流量計super micro 40廠家生產流程圖
加工機械
{插圖4}
齒輪
{插圖5}
半成品
{插圖6}{插圖7}
OVAL微型流量計super micro 40成功案例
OVAL微型流量計super micro 40應用在油漆行業的噴涂設備
{插圖8}
微小流量計客戶遍布全球
{插圖9}
OVAL微型流量計super micro 40產品描述
微小流量計在抗高溫，抗高壓上，采用國際上 的設計，讓國產微小流量計不僅在質量上與國際先進水平同步，也在抗高溫，抗高壓上與國際先進水平同步。
微小流量計擁有2項國家證書，在生產質量控制過程中，從原材料采購開始，對每一個生產及精密加工環節進行認真仔細的檢查，每一臺微小流量計出廠前必須進行連續校準測試。微小輪流量計各道工序嚴格按照ISO9001質量管理體系嚴格執行，產品擁有CE，SGS等歐盟認證。
我們公司以“德國的品質，中國的價格”為口號打造世界 的橢圓齒輪流量的，實實在在的做自動化儀表行業中的標桿企業。
微小流量計常見故障原因、排除方法
a.流量誤差偏大：?實際使用流量范圍低于或遠大于流量計量程。需選擇對應量程的流量計。
b.流量傳感器無信號：齒輪卡住或電路接錯或電路被破壞。需清洗齒輪和腔體，或重新正確連接電路，或更換電路。
c.齒輪不轉動：齒輪被雜物卡住，需清理齒輪和腔體，并清理或更換過濾器。
d.小流量誤差偏大：?流量計安裝方向錯誤，較佳位置上下進上出。
微小橢圓齒輪流量計的優勢：
超微小流量的準確監控
超微小流量的準確定量計量
精度不受液體脈動影響
精度不受液體粘度影響
極寬量程比
極長的工作壽命，
使用方便，免維護
耐酸堿，廣泛適用多種化工液體
OVAL微型流量計super micro 40接線圖
{插圖10}
OVAL微型流量計super micro 40使用注意事項
a.如果是易結晶類液體，請采取措施，避免流量計所在管段的液體結晶。
b.流量計前端務必安裝過濾網。
c.為防止產生誤脈沖，應防止倒流。
d.啟動或停止時，啟閉閥門應緩慢，防止突然沖擊。
OVAL微型流量計super micro 40應用行業：
1.潤滑油行業
2.點膠行業
3.噴漆行業
4.噴油嘴試驗臺
5.熱流道磨具
為何生產OVAL微型流量計super micro 40
目前國內生產微小流量計的廠家微乎其微，我們?yōu)榱颂钛a(bǔ)國內市場的空白，研發了這款微小橢圓齒輪流量計。
