全啟式高壓安全閥A42Y-160P、A42Y-320P工作原理當系統正常工作，先導式處于關閉狀態時，系統壓力通過進口壓力管、導閥和氣室壓力管傳到主閥閥瓣頂部的圓頂氣室，從而在主閥瓣上產生了一個向下的凈作用力，使主閥處于關閉狀態。當系統壓力達到整定壓力時，導閥開啟且滑梭封閉導閥進氣通道，主閥氣室的壓力通過導閥排放卸壓，由于系統壓力高于回座壓力，滑梭封閉進氣通道，從而隔斷流體在導閥中的流動，這時主閥氣室的壓力急劇下降，主閥閥瓣完全打開，流體通過主閥泄放降壓。當系統壓力降到一定值時，導閥的彈簧力克服了閥進口壓力作用在滑梭上的力，導閥回座，頂桿頂開滑梭，最后使得流體重新進入主閥的圓頂氣室，關閉主閥。
A42Y-160/320彈簧全啟式安全閥特點:
|

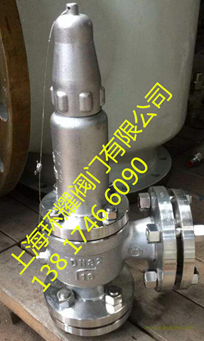

安全閥型號：A42Y-160-320
|
安全閥公稱通徑：15MM-50MM
|
安全閥使用壓力：16MPA 32MPA
|
|
安全閥連接方式：法蘭連接
|
安全閥形式：彈簧式
|
安全閥主要功能：泄壓保護作用
|
|
安全閥使用介質：水.油品.蒸汽
|
安全閥材質：鑄鋼.不銹鋼.不銹鋼
|
安全閥標準：機械部標準或定做非標
|
