產品采用：不銹鋼201、301、304（cf8）、316(cf8m)；碳鋼wcb(2cr13)材質；
規格：dn8-dn100（英標1/4"-4"）
設計生產采用國際標準iso、api、gb、bs等標準設計生產,其安全性和質量性都經過嚴格處理，經過高壓泵檢測；表面處理均經過進口超聲波清洗機處理，表面光澤度明亮。
|

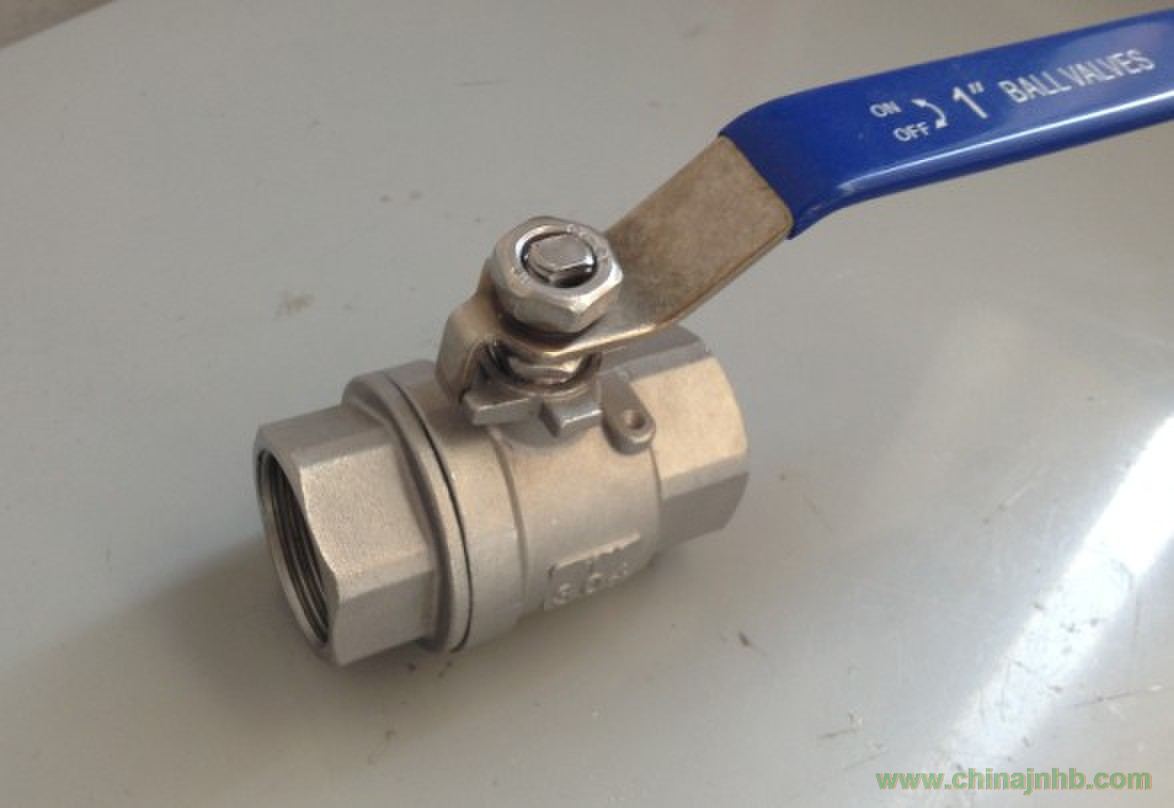

不銹鋼二片式球閥 two piece type ball valve
|
|
|
■性能規范
■產品編號：zq602p
■產品規格：1/4" - 4"(dn6-dn100)
■工作壓力：1000psi
■適用溫度范圍：< 150℃(ptfe)
< 300℃(pll)
■適用介質
水、油、氣體及某些腐蝕性液體
■螺紋類型：npt bspt bsp din259/2999
|
|
|
|
|
■主要技術參數
|
|
公稱通徑
|
dn（mm）
|
6～100mm
|
|
公稱壓力
|
pn（mpa）
|
2.5
|
4.0
|
6.4
|
|
試驗壓力
|
強度試驗壓力
|
3.8
|
6.0
|
9.6
|
|
高密封試驗壓力
|
3.0
|
4.8
|
7.6
|
|
低壓氣密封試驗壓力
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
水、蒸汽、油品、酸類腐蝕性等。
|
|
適用溫度
|
< 150℃(ptfe) < 300℃(pll)
|
|
|
■主要零件的材質
|
|
no
|
零件名稱
|
part name
|
材料(material)
|
|
1
|
閥體
|
body
|
cf8m cf8 wcb
|
|
2
|
閥蓋
|
cap
|
cf8m cf8 wcb
|
|
3
|
閥座
|
seat
|
rptfe
|
|
4
|
球
|
ball
|
ss304 ss316
|
|
5
|
密封墊
|
seal gasket
|
ptfe
|
|
6
|
閥桿密封
|
stem seal
|
ptfe
|
|
7
|
閥桿
|
stem
|
ss316
|
|
8
|
閥桿填料
|
stem packing
|
ptfe
|
|
9
|
填料壓蓋
|
packing gland
|
ss304
|
|
10
|
彈性墊圈
|
spring washer
|
ss301
|
|
11
|
手柄
|
handle
|
ss304
|
|
12
|
螺母
|
stem nut
|
ss304
|
|
|
