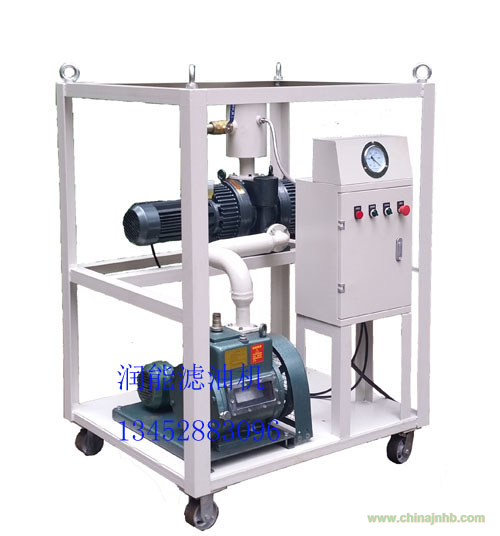

CKJZ系列真空抽氣機組
用途與功能
本機組用于真空冶煉、焊接、干燥及化工制藥、電力真空器件等工業作為抽真空用，本機組的工作壓力為133pa—5pa，所能達到的極限真空為5pa，具有啟動快、抽速達、性能穩定、操作簡便等特點。
結構與原理
本機組為羅茨真空泵抽氣機組，它以羅茨泵作為主泵，以旋片式真空泵作為前級泵。在前級泵與主泵中間串聯一個電磁真空充氣閥，隨前級泵開關而啟閉。
在本機組的進氣口處安裝電接點真空開關，以便準確地觀察被抽設備或容器的殘余氣體狀況和控制羅茨泵啟動。
CKJZ系列真空抽氣機組的技術參數表
|
 型號
單位
|
CKJZ-30
|
CKJZ-70
|
CKJZ-150
|
CKJZ-300
|
CKJZ-600
|
CKJZ-1000
|
|
抽氣速率L/S
|
30
|
70
|
150
|
300
|
600
|
1000
|
|
極限真空度pa
|
≤5
|
≤5
|
≤5
|
≤5
|
≤5
|
≤5
|
|
抽氣級數
|
2
|
2
|
2
|
2
|
2
|
2
|
|
羅茨泵型號
|
ZJ-30
|
ZJ-70
|
ZJ-150
|
ZJ-300
|
ZJ-600
|
ZJ-1000
|
|
前級泵型號
|
2×-8
|
2×-15
|
2×-30
|
2×-30
|
2×-70
|
2×-150
|
|
配套功率KW
|
1.6
|
4
|
6.5
|
7
|
11
|
18.5
|
|
外形尺寸mm
|
900×600×1250
|
1050×630×1480
|
1300×660×1580
|
1300×660×1580
|
1300×1050×1800
|
1550×1080×1900
|
|
重量kg
|
290
|
480
|
650
|
960
|
1250
|
1560
|
注意事項：
本機組不適用于抽除含氧過高的、有毒的、有爆炸的性、含水分重的、對金屬材料有腐蝕作用的、對泵油起化學反應以及含有顆粒塵埃的氣體，同時也不適用于把氣體從一個容器送到另一個容器作為輸送真空機用。
