一、產品概述：

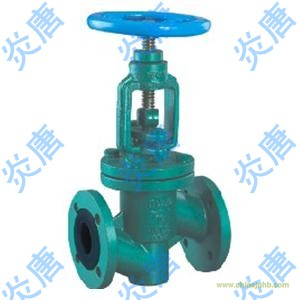

襯膠法蘭截止閥J41J（J41J 襯膠截止閥、鑄鋼襯膠截止閥、襯膠法蘭截止閥、碳鋼國標襯膠截止閥、軟密封截止閥）:本閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。襯膠截止閥的閥瓣由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì)，但不能做節流用。
二、技術規范：
|
設計標準
|
GB12233/GB12233
|
|
結構長度
|
GB12221
|
|
法蘭標準
|
JB/T79-94
|
|
GB9113.1-26
|
|
檢驗試驗
|
GB/T13927
|
三、主要零件材料：
|
閥體
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
蝶板
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
|
|
閥桿
|
碳鋼鍍鎳磷、不銹鋼
|
|
閥座密封圈
|
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
|
|
手輪
|
鑄鐵、碳鋼
|
四、主要外形連接尺寸mm：
|
PN10
|
|
公稱通徑
|
標準值
|
參考值
|
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Фd
|
D0
|
H1
|
H2
|
WT(Kg)
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-Ф14
|
100
|
165
|
180
|
6.5
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-Ф14
|
100
|
195
|
215
|
7
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-Ф14
|
120
|
210
|
235
|
7.8
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-Ф18
|
140
|
215
|
245
|
11
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-Ф18
|
140
|
260
|
295
|
13
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-Ф18
|
160
|
300
|
345
|
15
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-Ф18
|
180
|
320
|
380
|
23
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4-Ф18
|
240
|
390
|
465
|
38
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-Ф18
|
240
|
450
|
540
|
42
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-Ф18
|
280
|
460
|
570
|
55
|
|
150
|
6
|
480
|
380
|
240
|
210
|
3
|
24
|
8-Ф23
|
320
|
530
|
665
|
77
|
|
200
|
8
|
600
|
335
|
295
|
265
|
3
|
26
|
8-Ф23
|
360
|
600
|
790
|
135
|
|
250
|
10
|
730
|
390
|
350
|
320
|
3
|
28
|
12-Ф23
|
400
|
720
|
940
|
220
|
|
PN16
|
|
公稱通徑
|
標準值
|
參考值
|
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Фd
|
D0
|
H1
|
H2
|
WT(Kg)
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-Ф14
|
100
|
165
|
180
|
7
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-Ф14
|
100
|
195
|
215
|
7.6
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-Ф14
|
120
|
210
|
235
|
8.2
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-Ф18
|
140
|
215
|
245
|
12
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-Ф18
|
140
|
260
|
295
|
14
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-Ф18
|
160
|
300
|
345
|
18
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-Ф18
|
180
|
320
|
380
|
26
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-Ф18
|
240
|
390
|
465
|
40
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-Ф18
|
240
|
450
|
540
|
50
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-Ф18
|
280
|
460
|
570
|
65
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-Ф23
|
320
|
530
|
665
|
85
|
|
200
|
8
|
600
|
335
|
295
|
265
|
3
|
30
|
12-Ф23
|
360
|
600
|
790
|
150
|
|
250
|
10
|
730
|
405
|
355
|
320
|
3
|
32
|
12-Ф25
|
400
|
720
|
940
|
245
|
|
PN25
|
|
公稱通徑
|
標準值
|
參考值
|
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Фd
|
D0
|
H1
|
H2
|
WT(Kg)
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
16
|
4-Ф14
|
120
|
165
|
180
|
7.5
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-Ф14
|
120
|
195
|
215
|
8
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-Ф14
|
140
|
210
|
235
|
9
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-Ф18
|
160
|
215
|
245
|
13
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-Ф18
|
180
|
260
|
295
|
15
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-Ф18
|
180
|
300
|
345
|
20
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
22
|
8-Ф18
|
240
|
320
|
380
|
28
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-Ф18
|
280
|
390
|
465
|
42
|
|
100
|
4
|
350
|
230
|
190
|
160
|
3
|
24
|
8-Ф23
|
320
|
450
|
540
|
57
|
|
125
|
5
|
400
|
270
|
220
|
188
|
3
|
28
|
8-Ф25
|
320
|
460
|
570
|
71
|
|
150
|
6
|
480
|
300
|
250
|
218
|
3
|
30
|
8-Ф25
|
360
|
530
|
665
|
90
|
襯膠法蘭截止閥J41J（J41J 襯膠截止閥、鑄鋼襯膠截止閥、襯膠法蘭截止閥、碳鋼國標襯膠截止閥、軟密封截止閥）生產商供應商上海炎唐工業裝備有限公司，中國名牌產品，上海市知名品牌；通過ISO9001、TS等認證。致力于閥門的專業研發生產，為用戶提供高品質截止閥產品。
