一、產品概述：

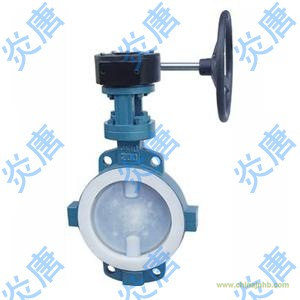

對夾式襯氟蝶閥 D71F46 D371F4（D71F4、D71F46、D371F4、D371F46襯氟蝶閥、襯氟對夾蝶閥、鑄鋼襯氟蝶閥、不銹鋼襯氟蝶閥、碳鋼襯氟蝶閥、渦輪襯氟蝶閥、手動襯氟蝶閥、軟密封蝶閥）：本閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座
之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。氣動襯氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯、強堿、王水等具有強腐蝕性的介質。
二、結構特點：
1、襯氟對夾蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截?cái)?、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
2、襯氟對夾蝶閥可以運送高腐蝕介質，在管道口積存液體最少。低壓下，可以實現良好的密封。調節性能好。
3、蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。襯氟對夾蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
三、主要零部件材料：
|
型號
|
閥體
|
蝶板
|
閥桿
|
密封擋圈
|
填襯
|
|
D71F46-10/16
|
WCB襯F4
|
WCB襯F4
|
2Cr13
|
聚四氟乙烯F4PTFE
|
硅橡膠
|
|
D371F46-10/16
|
WCB襯F46
|
WCB襯F46
|
四、主要性能參數：
|
型號
|
公稱壓力PN(MPa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
工作溫度(℃)
|
適用介質
|
|
D71F46-10
|
1.0
|
1.5
|
1.1
|
-20～180
|
硫酸、氫氟酸、磷酸、硝酸鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕質
|
|
D71F46-16
|
1.6
|
2.4
|
1.76
|
-20～180
|
|
D371F46-10
|
1.0
|
1.5
|
1.1
|
-20～150
|
|
D371F46-16
|
1.6
|
2.4
|
1.76
|
-20～150
|
五、主要外形結構尺寸mm：
|
公稱通徑DN(mm)
|
尺寸
|
|
L
|
H1
|
H2
|
D1
|
D2
|
D0
|
|
50
|
43
|
75
|
150
|
49
|
98
|
140
|
|
65
|
46
|
83
|
155
|
62
|
115
|
140
|
|
80
|
46
|
90
|
175
|
77
|
133
|
160
|
|
100
|
52
|
100
|
180
|
97
|
148
|
200
|
|
125
|
56
|
105
|
201
|
122
|
185
|
200
|
|
150
|
56
|
133
|
225
|
147
|
215
|
240
|
|
200
|
60
|
165
|
260
|
197
|
265
|
280
|
|
250
|
68
|
196
|
296
|
247
|
320
|
280
|
|
300
|
78
|
225
|
330
|
295
|
370
|
320
|
|
350
|
78
|
264
|
360
|
340
|
430
|
320
|
|
400
|
102
|
285
|
410
|
390
|
485
|
3320
|
|
450
|
114
|
310
|
455
|
440
|
540
|
320
|
|
500
|
127
|
350
|
495
|
490
|
590
|
320
|
|
600
|
154
|
410
|
550
|
590
|
690
|
400
|
|
700
|
165
|
495
|
650
|
685
|
800
|
400
|
|
800
|
190
|
550
|
720
|
785
|
900
|
400
|
