一、產品概述：

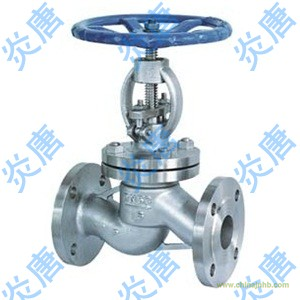

法蘭截止閥 J41H J41W J41Y（J41H、J41Y、J41W、J41F 國標法蘭式截止閥、碳鋼截止閥、不銹鋼截止閥、鉻鉬鋼截止閥、鑄鋼截止閥、鍛鋼截止閥、硬密封截止閥、彈性軟密封截止閥、高壓截止閥、高溫截止閥）：本閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。只適用于全開和全關，一般不用來調節流量，適用于公稱壓力PN1.6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
二、結構特點：
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
三、標準規范：
|
設計與制造
|
GB/T12235
|
|
連接端尺寸
|
結構長度
|
GB/T12221
|
|
法蘭尺寸
|
JB/T79
|
|
檢驗與試驗
|
JB/T9092
|
|
材 料
|
碳鋼
|
GB/T12229
|
|
不銹鋼
|
GB/T12230
|
|
合金鋼
|
Q/ZB66
|
|
標 志
|
GB/T12220
|
|
供 貨
|
JB/T7928
|
四、主要零件材料及性能：
|
閥體
|
閥蓋
|
閥瓣
|
密封圈
|
閥桿
|
填料
|
適用介質
|
適用溫度 (≤℃)
|
|
WCB
|
WCB+D507MO
|
D577
|
2Crl3
|
柔性石墨
|
水、油品、蒸汽
|
425
|
|
ZGlCrl8Ni9Ti
|
0Crl8Ni9Ti+Stellite12
|
Stellite6
|
lCrl8Ni9Ti
|
PTFE
|
硝酸類
|
200
|
|
ZGlCrl8Ni2Mo2Ti
|
CF8M+Stellite12
|
lCrl8Ni2Mo2Ti
|
lCrl8Ni2Mo2Ti
|
PTFE
|
磷酸類、堿類、混酸
|
200
|
|
ZG00Crl7Nil4M02
|
CF3M+Stellite12
|
Stel1ite6
|
316L
|
PTFE
|
磷酸類、尿素、甲銨液
|
200
|
|
ZGlCr5MO
|
ZGlCr5MO+Stellite12
|
Stel1ite6
|
25Cr2Mo1VA
|
柔性石墨
|
水、油品、蒸汽
|
550
|
五、主要外形尺寸及重量：
|
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm)
|
標準值
|
參考值
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f1
|
Z-φd
|
D0
|
H
|
質量
|
|
1.6
|
15
|
130
|
95
|
65
|
45
|
|
16
|
2
|
|
4-φ14
|
218
|
120
|
5．2
|
|
20
|
150
|
105
|
75
|
55
|
|
16
|
2
|
|
4-φ14
|
258
|
140
|
7．1
|
|
25
|
160
|
115
|
85
|
65
|
|
16
|
2
|
|
4-φ14
|
275
|
160
|
7．4
|
|
32
|
180
|
135
|
100
|
78
|
|
18
|
2
|
|
4-φ18
|
280
|
180
|
8．5
|
|
40
|
200
|
145
|
110
|
85
|
|
18
|
3
|
|
4-φ18
|
330
|
200
|
12．5
|
|
50
|
230
|
160
|
125
|
100
|
|
18
|
3
|
|
4-φ18
|
350
|
240
|
20
|
|
65
|
290
|
180
|
145
|
120
|
|
18
|
3
|
|
4-φ18
|
400
|
280
|
25
|
|
80
|
310
|
195
|
160
|
135
|
|
20
|
3
|
|
8-φ18
|
355
|
280
|
35
|
|
100
|
350
|
215
|
180
|
155
|
|
22
|
3
|
|
8-φ18
|
415
|
320
|
50
|
|
125
|
400
|
245
|
210
|
185
|
|
24
|
3
|
|
8-φ18
|
460
|
360
|
75
|
|
150
|
480
|
280
|
240
|
210
|
|
24
|
3
|
|
8-φ23
|
510
|
400
|
100
|
|
200
|
600
|
335
|
295
|
265
|
|
26
|
3
|
|
12-φ23
|
710
|
400
|
210
|
|
250
|
650
|
405
|
355
|
320
|
|
30
|
3
|
|
12-φ23
|
786
|
450
|
446
|
|
300
|
750
|
460
|
410
|
375
|
|
30
|
3
|
|
12-φ23
|
925
|
500
|
648
|
|
2.5
|
15
|
130
|
95
|
65
|
45
|
|
16
|
2
|
|
4-φ14
|
120
|
218
|
5.2
|
|
20
|
150
|
105
|
75
|
55
|
|
16
|
2
|
|
4-φ14
|
140
|
258
|
7．0
|
|
25
|
160
|
115
|
85
|
65
|
|
16
|
2
|
|
4-φ14
|
160
|
275
|
7．4
|
|
32
|
180
|
135
|
100
|
78
|
|
18
|
2
|
|
4-φ18
|
180
|
280
|
8．5
|
|
40
|
200
|
145
|
110
|
85
|
|
18
|
3
|
|
4-φ18
|
200
|
330
|
12．5
|
|
50
|
230
|
160
|
125
|
100
|
|
20
|
3
|
|
4-φ18
|
240
|
350
|
16
|
|
65
|
290
|
180
|
145
|
120
|
|
22
|
3
|
|
8-φ18
|
250
|
345
|
22
|
|
80
|
310
|
195
|
160
|
135
|
|
22
|
3
|
|
8-φ18
|
250
|
360
|
33
|
|
100
|
350
|
230
|
190
|
160
|
|
24
|
3
|
|
8-φ23
|
320
|
370
|
18
|
|
125
|
400
|
270
|
220
|
188
|
|
28
|
3
|
|
8-φ25
|
320
|
480
|
85
|
|
150
|
480
|
300
|
250
|
218
|
|
30
|
3
|
|
8-φ25
|
320
|
598
|
105
|
|
200
|
600
|
360
|
310
|
278
|
|
34
|
3
|
|
12-φ25
|
400
|
702
|
178
|
|
250
|
622
|
425
|
370
|
332
|
|
36
|
3
|
|
12-φ30
|
400
|
782
|
446
|
|
300
|
698
|
485
|
430
|
390
|
|
40
|
4
|
|
16-φ30
|
500
|
880
|
456
|
|
4.0
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
2
|
4
|
3-φ14
|
120
|
233
|
5．4
|
|
20
|
150
|
105
|
75
|
55
|
5l
|
16
|
2
|
4
|
3-φ14
|
140
|
275
|
7．0
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
2
|
4
|
3-φ14
|
160
|
285
|
8．85
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
2
|
4
|
4-φ18
|
180
|
302
|
11．8
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
3
|
4
|
4-φ18
|
200
|
355
|
16．5
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-φ18
|
200
|
350
|
23
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8-φ18
|
250
|
400
|
28
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8-φ18
|
250
|
430
|
33
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4．5
|
8-φ23
|
320
|
465
|
53
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
4．5
|
8-φ25
|
320
|
505
|
93
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
3
|
4．5
|
8-φ25
|
320
|
611
|
115
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
3
|
4．5
|
12-φ30
|
400
|
722
|
210
|
|
6.4
|
15
|
170
|
105
|
75
|
55
|
41
|
18
|
2
|
4
|
4-φ14
|
140
|
195
|
10
|
|
20
|
190
|
125
|
90
|
68
|
5l
|
20
|
2
|
4
|
4-φ18
|
160
|
228
|
13
|
|
25
|
210
|
135
|
100
|
78
|
58
|
22
|
2
|
4
|
4-φ18
|
180
|
275
|
14．5
|
|
32
|
230
|
150
|
110
|
82
|
66
|
24
|
2
|
4
|
4-φ23
|
200
|
325
|
19
|
|
40
|
260
|
165
|
125
|
95
|
76
|
24
|
3
|
4
|
4-φ23
|
240
|
360
|
25
|
|
50
|
300
|
175
|
135
|
105
|
88
|
26
|
3
|
4
|
4-φ23
|
200
|
410
|
35
|
|
65
|
340
|
200
|
160
|
130
|
110
|
28
|
3
|
4
|
8-φ23
|
250
|
450
|
48
|
|
80
|
380
|
210
|
170
|
140
|
121
|
30
|
3
|
4
|
8-φ23
|
250
|
485
|
56
|
|
100
|
430
|
250
|
200
|
168
|
150
|
32
|
3
|
4．5
|
8-φ25
|
320
|
537
|
125
|
|
125
|
500
|
295
|
240
|
202
|
176
|
36
|
3
|
4．5
|
8-φ30
|
320
|
590
|
136
|
|
150
|
550
|
340
|
280
|
240
|
204
|
38
|
3
|
4．5
|
8-φ34
|
320
|
646
|
157
|
|
200
|
650
|
405
|
345
|
300
|
260
|
44
|
3
|
4．5
|
12-φ34
|
400
|
756
|
256
|
|
10.0
|
15
|
170
|
105
|
75
|
55
|
35
|
20
|
2
|
6．5
|
4-φ14
|
140
|
202
|
l1
|
|
20
|
190
|
125
|
90
|
68
|
45
|
22
|
2
|
6．5
|
4-φ18
|
160
|
228
|
13．2
|
|
25
|
210
|
135
|
100
|
78
|
50
|
24
|
2
|
6．5
|
4-φ18
|
180
|
250
|
14
|
|
32
|
230
|
150
|
110
|
82
|
65
|
24
|
2
|
6．5
|
4-φ23
|
220
|
326
|
15
|
|
40
|
260
|
165
|
125
|
95
|
75
|
26
|
3
|
6．5
|
4-φ23
|
240
|
359
|
29
|
|
50
|
300
|
195
|
145
|
112
|
88
|
28
|
3
|
4
|
4-φ25
|
280
|
414
|
49
|
|
65
|
340
|
220
|
170
|
138
|
110
|
32
|
3
|
4
|
8-φ25
|
320
|
464
|
65
|
|
80
|
380
|
230
|
180
|
148
|
121
|
34
|
3
|
4
|
8-φ30
|
400
|
547
|
95
|
|
100
|
430
|
265
|
210
|
172
|
150
|
38
|
3
|
4．5
|
8-φ30
|
450
|
621
|
115
|
|
125
|
500
|
310
|
250
|
210
|
176
|
42
|
3
|
4．5
|
8-φ34
|
450
|
732
|
149
|
|
150
|
550
|
350
|
290
|
250
|
204
|
46
|
3
|
4．5
|
12-φ34
|
500
|
840
|
310
|
|
200
|
650
|
430
|
360
|
312
|
260
|
54
|
3
|
4．5
|
12-φ4l
|
550
|
925
|
590
|
|
16.0
|
15
|
170
|
110
|
75
|
52
|
35
|
24
|
2
|
6．5
|
4-φ18
|
140
|
148
|
12．2
|
|
20
|
190
|
130
|
90
|
62
|
45
|
26
|
2
|
6．5
|
4-φ23
|
160
|
156
|
15
|
|
25
|
210
|
140
|
100
|
72
|
50
|
28
|
2
|
6．5
|
4-φ23
|
180
|
175
|
17
|
|
32
|
230
|
165
|
115
|
85
|
65
|
30
|
2
|
6．5
|
4-φ25
|
220
|
200
|
21．4
|
|
40
|
260
|
175
|
125
|
92
|
75
|
32
|
3
|
6．5
|
4-φ27
|
240
|
231
|
32
|
|
50
|
300
|
215
|
165
|
132
|
88
|
36
|
3
|
4
|
8-φ25
|
280
|
432
|
54
|
|
65
|
340
|
245
|
190
|
152
|
110
|
44
|
3
|
4
|
8-φ30
|
320
|
483
|
79
|
|
80
|
380
|
260
|
205
|
168
|
121
|
46
|
3
|
4
|
8-φ30
|
400
|
590
|
115
|
|
100
|
430
|
300
|
240
|
200
|
150
|
48
|
3
|
4．5
|
8-φ34
|
450
|
72l
|
180
|
