一、產品概述：

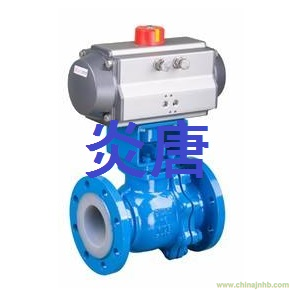

氣動襯氟法蘭球閥Q641F46（Q6B41F46 防爆氣動襯氟球閥、氣動襯氟塑料球閥、碳鋼襯氟氣動球閥、不銹鋼襯氟氣動球閥、鑄鋼襯氟氣動球閥、軟密封氣動球閥）：本閥是為各種強腐蝕性介質管路的啟閉控制而設計的，內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蝕性和密封性。廣泛適用于石油、化工、染化、醫藥、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。本閥采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。
二、產品特點：
1、采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質；
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
3、啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性；
4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；
5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。
三、執行標準：
設計標準：GB12237
結構長度：GB12221
法蘭標準：JB/T79-94
GB9113.1-26
檢驗試驗：JB/T9092-99
四、性能參數：
|
型號
|
Q41F46-10
|
Q41F46-16
|
Q41F46-10C
|
Q41F46-16C
|
|
工作壓力（MPa）
|
1.0
|
1.6
|
1.0
|
1.6
|
|
適用溫度（℃）
|
-10～180
|
-20～180
|
|
適用介質
|
腐蝕性介質
|
|
材料
|
閥體
|
鑄鐵內襯聚四氟乙烯
|
鑄鋼內襯聚四氟乙烯
|
|
球體
|
鑄鋼外包聚四氟乙烯
|
|
密封圈
|
增強聚四氟乙烯
|
聚四氟乙烯
|
|
填料
|
聚四氟乙烯
|
五、主要零部件材料表：
|
序號
|
零件名稱
|
灰鑄鐵
|
碳鋼
|
不銹鋼
|
超低碳不銹鋼
|
|
Z
|
C
|
P
|
R
|
Pl
|
R L
|
|
1
|
閥體、閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
球
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
襯里層巾習座
|
FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烴)
|
|
4
|
填料壓蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)聚四氟乙烯
|
|
6
|
螺 栓
|
35
|
35
|
1Crl7Ni2
|
1Crl7Ni2
|
1Crl8Ni9
|
1Crl8Ni9
|
|
7
|
螺母
|
45
|
45
|
OCrl8Ni9
|
OCrl8Ni9
|
OCrl8Ni9
|
OCrl8Ni9
|
|
8
|
手柄
|
WCC
|
六、主要連接尺寸及重量：
|
公稱通徑
|
標準值
|
參考值
|
|
DN
(mm)
|
NPS
(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
重量
(kg)
|
|
l.OMPa
|
|
15
|
1/2
|
140
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
80
|
2.5
|
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
140
|
90
|
3
|
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
160
|
100
|
4.5
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
110
|
5.7
|
|
40
|
11/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
120
|
7
|
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
250
|
135
|
9 5
|
|
65
|
21/2
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
300
|
145
|
15
|
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
4/8-φ18
|
350
|
185
|
19
|
|
100
|
4
|
280
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
240
|
195
|
33
|
|
125
|
5
|
320
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
500
|
210
|
58
|
|
150
|
6
|
360
|
280
|
240
|
21O
|
3
|
24
|
8-φ23
|
200*
|
450
|
93
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
240*
|
490
|
155
|
|
250
|
10
|
533
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
240*
|
550
|
210
|
|
300
|
12
|
610
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
320*
|
600
|
220
|
|
350
|
14
|
686
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
320*
|
675
|
245
|
|
400
|
16
|
762
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
360*
|
780
|
260
|
|
l.6MPa
|
|
15
|
1/2
|
140
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
80
|
2 5
|
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
140
|
90
|
3
|
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
160
|
100
|
4.5
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
110
|
5.7
|
|
40
|
11/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
120
|
7
|
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
250
|
135
|
9.5
|
|
65
|
21/2
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
300
|
145
|
15
|
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
350
|
185
|
19
|
|
100
|
4
|
280
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
240
|
195
|
33
|
|
125
|
5
|
320
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
500
|
210
|
58
|
|
150
|
6
|
360
|
280
|
240
|
21O
|
3
|
28
|
8-φ23
|
200*
|
450
|
93
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
240*
|
490
|
155
|
|
250
|
10
|
533
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
240*
|
550
|
210
|
|
300
|
12
|
610
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
280*
|
600
|
220
|
|
350
|
14
|
686
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
320*
|
675
|
245
|
|
400
|
16
|
762
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
360*
|
780
|
260
|
氣動襯氟法蘭球閥Q641F46（Q6B41F46 防爆氣動襯氟球閥、氣動襯氟塑料球閥、碳鋼襯氟氣動球閥、不銹鋼襯氟氣動球閥、鑄鋼襯氟氣動球閥、軟密封氣動球閥）生產商供應商上海炎唐工業裝備有限公司，中國名牌產品，上海知名品牌；通過ISO9001、TS等認證。致力于閥門的專業研發生產，為用戶提供高品質球閥產品。
