一、產品概述：

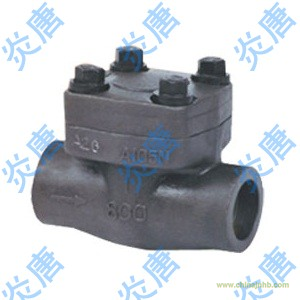

電站鍛鋼焊接止回閥 H61H H61W H61Y（H61H、H61W、H61Y、H64H、H64W、H64Y焊接止回閥、鍛鋼止回閥、電站止回閥、碳鋼焊接止回閥、不銹鋼焊接止回閥、單向閥、逆止閥、升降式電站焊接止回閥、旋啟式電站焊接止回閥）：本閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。
止回閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
止回閥還有三種不同的結構設計，分別是：立升式止回閥、球形止回閥和旋啟式止回閥。連接方式有法蘭,對焊等!
二、標準規范：
制造標準：按MSS SP-118,BS5352,ANSI/ASME B16.34
試驗與驗收：按API 598
標識：按MSS SP-25
三、結構形式：
1.全通徑或縮徑； 2.立升式止回閥 3.球形止回閥 4.旋啟式止回閥 5.可按要求采用彈簧輔助復位 6.采用纏繞式墊片的螺栓型閥蓋、螺紋密封焊接型閥蓋或自密封閥蓋 7.承插焊接ANSI/ASME B16.11 8.螺紋端（NPT端）按ANSI/ASME B1.20.1
四、主要零件材料：
|
序號
|
零件名稱
|
美標碳鋼CS to
ASTM
|
美標合金鋼AS to
ASTM
|
美標不銹鋼鋼SS to
ASTM
|
|
Type A 105
|
Type F22
|
Type F304（L）
|
Type F316（L）
|
|
1
|
閥體
|
A105
|
A182 F22
|
A182 F304（L）
|
A182 F316（L）
|
|
2
|
立升式閥瓣
|
A276 410
|
A276 304
|
A276 F304（L）
|
A276 F316（L）
|
|
3
|
墊片
|
Corrugated SS+graphite
|
SS+PTFE
|
|
4
|
閥蓋
|
A105
|
A182 F22
|
A182 F304（L）
|
A182 F316（L）
|
|
5
|
銘牌
|
|
|
6
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8M
|
A193 B8M
|
|
7
|
球
|
A182 F304
|
A182 F304
|
A182 F304
|
A182 F304
|
|
適用介質
|
（水、油、氣等）W.O.G.etc
|
（酸類）HNO3,CH3OOH
etc
|
|
適用溫度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注：可按要求采用其他材料 CS=碳鋼 AS=合金鋼 SS=不銹鋼
五、主要外形連接尺寸mm和重量KG：
|
通徑
|
縮徑RB
|
3/8
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
|
|
NPS
|
全徑FB
|
|
3/8
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
|
L
|
150～800Lb
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
900～1500Lb
|
111
|
111
|
111
|
130
|
152
|
172
|
220
|
220
|
|
H（OPEN）
|
150～800Lb
|
61
|
61
|
65
|
79
|
95
|
103
|
118
|
132
|
|
900～1500Lb
|
65
|
79
|
79
|
97
|
104
|
120
|
139
|
215
|
|
Weights
|
Bolted
|
150～800Lb
|
1.4
|
1.2
|
1.5
|
3.1
|
3.9
|
5.6
|
8.9
|
12.5
|
|
900～1500Lb
|
1.6
|
3.4
|
3.3
|
5.5
|
6.0
|
9.2
|
12.9
|
16.2
|
|
Welded
|
150～800Lb
|
1.1
|
1.0
|
1.2
|
2.9
|
3.3
|
4.9
|
8.1
|
10.9
|
|
900～1500Lb
|
1.3
|
3.2
|
3.1
|
4.8
|
5.4
|
8.5
|
11.2
|
14.3
|
電站鍛鋼焊接止回閥 H61H H61W H61Y（H61H、H61W、H61Y、H64H、H64W、H64Y焊接止回閥、鍛鋼止回閥、電站止回閥、碳鋼焊接止回閥、不銹鋼焊接止回閥、單向閥、逆止閥、升降式電站焊接止回閥、旋啟式電站焊接止回閥）生產商供應商上海炎唐工業裝備有限公司，中國名牌產品，上海市知名品牌；通過ISO9001、TS等認證。致力于閥門的專業研發生產，為用戶提供高品質止回閥產品。
