一、產品概述：

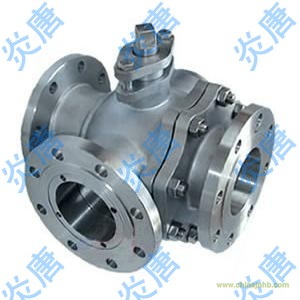

法蘭三通球閥 Q44F Q45F（Q44F、Q45F、Q44PPL、Q45PPL、Q44N、Q45N、Q44H、Q45H、Q44W、Q45W、Q44Y、Q45Y、Q944F、Q945F、Q944PPL、Q945PPL、Q944N、Q945N、Q944H、Q945H、Q944W、Q945W、Q944Y、Q945Y 三通法蘭球閥、碳鋼三通球閥、不銹鋼三通球閥、鑄鋼三通球閥、電動三通球閥、氣動三通球閥）：本閥分為有T形（Q45）三通球閥和L形（Q44）三通球閥，T形能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L形只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
二、產品特點：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力?。?br /> 2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封；
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口；
4，維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修；
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
三、執行標準：
產品規范 設計規范 結構長度 連接法蘭 試驗 與檢驗
GB/T12237 GB/T12221 JB/T79-94；GB/T9113 GB/T13927
API608 ASME/ANS B16.10 ASME/SNS B16.5 API 598
四、壓力試驗：
公稱壓力 1.6 MPa 2.5 MPa 4.0 MPa 6.4 MPa 10.0 MPa 150 Lb 300 Lb 600 Lb
強度試驗 2.4 MPa 3.75 MPa 6.0 MPa 9.5 MPa 15.0 MPa 3.1 MPa 7.5 MPa 15.0 MPa
水密封試驗 1.76MPa 2.75 MPa 4.4 MPa 7.04 MPa 11.0 MPa 2.2 MPa 5.5 MPa 11.0 MPa
氣密封試驗 0.6MPa
五、性能參數：
工作壓力（℃） 1.6 2.5 4.0 1.6 2.5 4.0
適用溫度（℃） ≤150
適用介質 水、蒸汽、油品等 弱腐蝕性介質
材料 閥體 碳素鋼鑄件 鉻鎳鈦不銹鋼鑄件
球體、閥桿 2Cr13 鉻鎳鈦不銹鋼
密封圈 增強聚四氟乙烯
填料 聚四氟乙烯
六、主要零部件材料：
名稱 CF8類 CF3類 CF8M CF3M
閥體 A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球閥 A351-CF8 A351-CF3 A351-CF8M A351-CF3M
閥桿 A182-F304 A182-F304L A182-F316 A182-316L
閥座 PTFE/增強PTFE
閥座支承圈 A182-F304 A182-F304L A182-F316 A182-F316L
O形圈 氟橡膠
彈簧 17-49H
螺柱 A193-B8
螺母 A194-8
七、產品外形結構連接尺寸mm：
PN16
DN L D D1 D2 b Z-φd
15 108 95 65 45 14 4-φ14
20 117 105 75 55 14 4-φ14
25 127 115 85 65 14 4-φ14
32 140 135 100 78 16 4-φ18
40 165 145 110 85 16 8-φ18
50 178 160 125 100 16 8-φ18
65 191 180 145 120 18 8-φ18
80 203 195 160 135 20 8-φ18
100 229 215 180 155 20 8-φ18
125 356 245 210 185 22 8-φ18
150 394 280 240 210 24 8-φ23
200 457 335 295 265 26 12-φ23
PN25
DN L D D1 D2 b Z-φd
15 130 95 65 45 16 4-φ14
20 140 105 75 55 16 4-φ14
25 150 115 85 65 16 4-φ14
32 165 135 100 78 18 4-φ18
40 180 145 110 85 18 4-φ18
50 200 160 125 100 20 4-φ18
65 220 180 145 120 22 8-φ18
80 250 195 160 135 22 8-φ18
100 280 230 190 160 24 8-φ23
125 320 270 220 188 28 8-φ25
150 360 300 250 218 30 8-φ25
200 400 360 310 278 34 12-φ25
PN40
DN L D D1 D2 b Z-φd
15 130 95 65 45 16 4-φ14
20 140 105 75 55 16 4-φ14
25 150 115 85 65 16 4-φ14
32 180 135 100 78 18 4-φ18
40 200 145 110 85 18 4-φ18
50 220 160 125 100 20 4-φ18
65 250 180 145 120 22 8-φ18
80 280 195 160 135 22 8-φ18
100 320 230 190 160 24 8-φ23
125 360 270 220 188 28 8-φ25
150 400 300 250 218 30 8-φ25
200 500 375 320 282 38 12-φ25
法蘭三通球閥 Q44F Q45F（Q44F、Q45F、Q44PPL、Q45PPL、Q44N、Q45N、Q44H、Q45H、Q44W、Q45W、Q44Y、Q45Y、Q944F、Q945F、Q944PPL、Q945PPL、Q944N、Q945N、Q944H、Q945H、Q944W、Q945W、Q944Y、Q945Y 三通法蘭球閥、碳鋼三通球閥、不銹鋼三通球閥、鑄鋼三通球閥、電動三通球閥、氣動三通球閥）生產商供應商上海炎唐工業裝備有限公司，中國名牌產品，上海知名品牌；通過ISO9001、TS等認證。致力于閥門的專業研發生產，為用戶提供高品質球閥產品。
