一、產品概述：

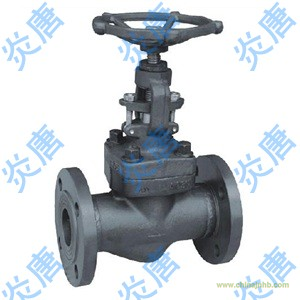

鍛鋼法蘭截止閥（J41H、J41Y、J41W 鍛鋼截止閥、碳鋼鍛鋼截止閥、不銹鋼鍛鋼截止閥、鉻鉬鋼鍛鋼截止閥、鍛鋼高壓截止閥、高溫截止閥、硬密封截止閥）：本閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(304夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
二、主要零件材料：
序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 閥體 A105 A182 F22 A182 F304(L) A182 F316(L)
2 墊片 Corrugated SS+graphite SS+PTFE
3 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圓柱銷 A276 420 A276 304
5 填料壓套 A276 410 A182 F304(L) A182 F316(L)
6 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A194 8 A194 8M
8 閥桿螺母 A276 410
9 螺母 A194 2H A194 4 A194 8 A194 8M
10 銘牌 SS
11 手輪 A197
12 填料壓板 A216 WCB A351 CF8
13 填料 Flexible Graphite PTFE
14 閥蓋 A105 A276 304 A182 F304(L) A182 F316(L)
15 閥桿 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 閥瓣 A276 420 A276 304 A276 304(L) A276 316(L)
適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適用溫度 -29℃～425℃ -29℃～550℃ -29℃～180℃
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼。
三、產品外形結構尺寸mm和重量KG：
NPS 1/2 3/4 1 11/4 11/2 2
L(RF)
L1(BW) 150Lb 108 117 127 140 165 203
300Lb 152 178 203 216 229 267
600Lb 165 190 216 229 241 292
H(開) 150Lb～300Lb 166 171 207 240 258 330
600Lb 171 207 240 258 330 380
W 100 100 125 160 160 180
重量 150Lb RF 4.5 6.9 9.8 13.5 19.5 28.0
BW 2.3 3.6 7.8 8.2 12.0 15.0
300Lb RF 4.8 7.7 11.0 16.8 21.2 32.6
BW 2.8 4.0 8.5 9.2 12.6 16.8
600Lb RF 5.6 7.8 12.5 17.0 23.5 38.8
BW 3.4 4.7 9.2 10.5 13.3 18.9
