一、產品概述：

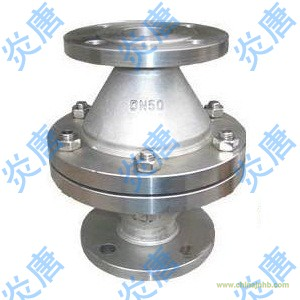

防爆阻爆燃型管道阻火器 GZW-1 GZW-I（GZW-1、GZW-I、GYW-1、GYW-I 防爆管道阻火器、鑄鋼管道阻火器、不銹鋼管道阻火器、碳鋼管道阻火器、高壓阻火器、燃型阻火器、防爆阻火器、阻爆阻火器、轟型阻火器）：本閥是用來阻止易燃?xì)怏w和易燃液體蒸汽的火焰向外蔓延的安全裝置。設計阻火內件時，是根據不同混合氣體的介質、氣體的組分、壓力降、長徑比、彎頭數量來設計MESG值并達到一定阻火速度值的有規則填料。當火焰進入阻火器后，被有規則的阻火元件切割成許多細小的火焰流，由于傳熱的作用和器壁效應，進入的氣體被冷卻，使冷卻的氣體達不到著火溫度，沒有著火溫度就不能形成燃燒，最終使火焰流猝滅，從而達到阻火目的。
二、性能及特點：
1、阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火。
2、阻火器易檢修，安裝方便。耐燒性能合格，耐燒試驗1小時無回火現象。
3、阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。
三、零部件材料：
|
閥體材料
|
碳鋼WCB、不銹鋼304、316、
|
|
阻火芯件材料
|
不銹鋼防爆阻火波紋板
|
|
密封件材料
|
耐油石棉橡膠、四氟PTFE
|
|
環境溫度 ℃
|
≤480
|
|
公稱壓力(MPa)
|
0.6~5.0
|
|
防爆級別
|
BS5501:ⅡA、ⅡB、ⅡC
|
三、產品外形連接尺寸mm：
|
法蘭連接外形尺寸： GB、JB
|
|
公稱通徑
DN
|
尺寸mm
|
|
D
|
K
|
DL
|
H
|
N-d
|
|
DN20
|
?105
|
?75
|
?130
|
160
|
4×14
|
|
DN25
|
?115
|
?85
|
?135
|
160
|
4×14
|
|
DN32
|
?135
|
?100
|
?155
|
180
|
4×18
|
|
DN40
|
?145
|
?110
|
?170
|
200
|
4×18
|
|
DN50
|
?160
|
?125
|
?195
|
220
|
4×18
|
|
DN65
|
?180
|
?145
|
?220
|
220
|
4×18
|
|
DN80
|
?195
|
?160
|
?250
|
250
|
8×18
|
|
DN100
|
?215
|
?180
|
?295
|
260
|
8×18
|
|
DN125
|
?245
|
?210
|
?360
|
300
|
8×18
|
|
DN150
|
?280
|
?240
|
?430
|
360
|
8×22
|
|
DN200
|
?335
|
?295
|
?520
|
420
|
12×22
|
|
美標法蘭連接外形尺寸：ANSI、API、ASME 可供JIS標準
|
|
公稱通徑
|
尺寸mm
|
|
D
|
K
|
DL
|
H
|
N-d
|
|
3/4"
|
98
|
70
|
?130
|
160
|
4×15
|
|
1
|
108
|
79.5
|
?135
|
160
|
4×15
|
|
1-1/4"
|
117
|
89
|
?155
|
180
|
4×15
|
|
1-1/2"
|
127
|
98.5
|
?170
|
200
|
4×15
|
|
2"
|
152
|
120.5
|
?195
|
220
|
4×19
|
|
2-1/2"
|
178
|
139.5
|
?220
|
220
|
4×19
|
|
3"
|
190
|
152.5
|
?250
|
250
|
4×19
|
|
4"
|
229
|
190.5
|
?295
|
260
|
8×19
|
|
5"
|
254
|
216
|
?360
|
300
|
8×22
|
|
6"
|
279
|
241.5
|
?430
|
360
|
8×22
|
|
8"
|
343
|
298.5
|
?520
|
420
|
8×22
|
