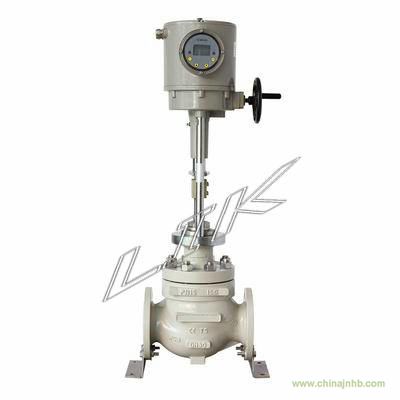

德國萊克LIK品牌-進口電動套筒調節閥是一種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用多彈簧氣動執行機構或電動執行機構。流道呈S流線性，整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。特別適用于流量大，閥前后壓差較大、泄露要求不搞的場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有PN1.6、4.0、6.4、10.0；閥體口徑范圍DN20-300，適用流體溫度-196-+560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流量特性有直線、等百分比特性。多種品種規格可供選擇
進口電動套筒調節閥 主要零件材料及結構圖
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
|
2
|
密封墊
|
PTFE/柔性石墨
|
|
3
|
套筒
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
4
|
閥芯
|
304
|
304
|
316
|
316L
|
|
5
|
閥蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
6
|
閥桿
|
304
|
304
|
316
|
316L
|
|
7
|
填料
|
PTFE/柔性石墨
|
|
8
|
彈簧
|
65Mn
|
304
|
316
|
316L
|
|
9
|
螺母
|
304
|
304
|
316
|
316L
|
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
進口電動套筒調節閥 主要技術參數
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數
(KV)
|
直線
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百
分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
|
公稱壓力PN（MPa）
|
1.6 2.5 4.0 6.4 10.0
|
|
執行機構型號
|
PSL
|
201/202
|
204
|
208
|
312
|
320
|
|
3810L
|
3810LSA-08
|
3810LSA-20
|
3810LSB-30
|
3810LSB-50
|
3810LSC-65
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50：1
|
|
工作溫度t（℃）
|
普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
|
|
輸入信號
|
0-10mADC、4-20mADC、220VAC（開關信號）
|
|
電源電壓
|
220VAC 50Hz
|
