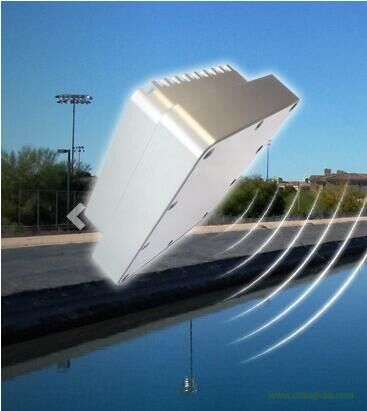

WS系列雷達波流速儀用于監測天然河流、明渠以及地下排污井的水流表面流速，并可結合水位計構成在線流量監測系統。應用K頻段雷達波探測水體流速的技術難點在于低速段的測量，由于在雷達波在平靜的水面上難以形成有效的反射信號，因此國內外多數同類產品的起測流速通常在0.2米/s以上，能夠穩定測量的實際流速通常在0.5m/s以上。該采用了DSP技術和先進的phyTrack速度檢測與跟蹤算法，是一款專門針對水體表面流速特征而開發的雷達波流速儀。該雷達波流速儀提供高達每秒20次以上的計算速度和串行接口，極高的靈敏度可偵測到小于0.1m/s以下的表面流速。對于較為平滑的水面，同樣可以提供較好的數據穩定性與重復性。
產品特點：
結構緊湊，低功耗設計
高靈敏度，可測量小于0.1m/s的極低流速
自動識別水流方向
內置角度傳感器，20-60度俯角自動補償
寬輸入電壓范圍，適用于太陽能供電應用
支持多種通信接口（RS-232，RS-485，SDI-12,CAN，報警漏極開路輸出）
IP66外殼，適合室外和惡劣環境應用
K波段24.125 GHz或24.200 GHz選擇可在全球各地運行
先進的phyTrack水體跟蹤算法
水流數據的詳細統計
可配置的傳入，傳出或兩個對象檢測與統計數據的積累為選定的方向
可自定義的通信協議
雷達的設置，實時監控和統計分析的PC應用程序軟件
易于在橋梁，纜道、墻壁或雷達水位計現有支架上安裝
可選的OEM嵌入式模塊
可選的無線通信模塊
可選一體化太陽能供電模組
|
基本參數
|
雷達類型
|
K-band 24.125GHz/24.200GHz Doppler radar,
27 dBm EIRP
|
|
雷達波束角
|
12° Azimuth
24° Elevation
|
|
偵測距離
|
50 m
|
|
測速范圍
|
0.10 m/s to 15 m/s
|
|
防護等級
|
IP66
|
|
電氣參數
|
輸入電壓
|
9 to 27 VDC
|
|
功耗
|
< 1,35W (typical 1,0W)
|
|
最大工作電流
|
< 250 mA
|
|
工作溫度范圍
|
-40°C to +85°C
(without heating or coolers)
|
|
儀器尺寸
|
110mm x 90mm x 50mm
|
|
|
通訊接口
|
串行接口
|
1 x serial RS-485 half-duplex
1 x serial RS-232 (two wire interface)
|
|
波特率
|
1200 bps to 115200 bps
|
|
通訊協議
|
ASCII-S, GLX-NMEA,
other available on request
|
|
CAN 協議
|
Up to 1Mbps CAN2.0
|
|
報警輸出
|
2 x open collector, max 50V 200mA
|
|
端子
|
M12 circular 12-pin
|
適用場合：
水文斷面雷達波在線測流系統
橋梁洪水應急監測系統
灌溉明渠水量流量監測系統
末級渠道水量流量監測系統
污水、下水井流量在線監測系統
化工危險液體流量監測系統
|
