安全光幕也就是光電安全保護裝置（也稱安全保護器、沖床保護器、紅外線安全保護裝置等）. 在現代化工廠里，人與機器協同工作，在一些具有潛在危險的機械設備上，如沖壓機械、剪切設備、金屬切削設備、自動化裝配線、自動化焊接線、機械傳送搬運設備、危險區域（有毒、高壓、高溫等），容易造成作業人員的人身傷害。
1.抗干擾能力強
2.使用壽命長
3.靜電噴涂金屬漆
4.信號模式多樣具有NPN PNP 繼電器輸出等多種模式
5.防塵防水等級IP65(防水潑濺)
6.反應速度最快15ms
7.支持反接保護
9.型號多樣具有常規三個系列. 支持過壓保護
10.適用各類液壓、鍛壓、焊接、剪切等大中小型設備
|
輸出電流
|
可選PNP/NPN,雙路PNP，雙路NPN，光幕信號
|
|
電源電壓
|
DC12（光幕信號輸出）；24V（PNP/NPN信號輸出）
|
|
發射器電流損耗
|
最大60mA/最大2W
|
|
接收器電流損耗不帶負荷
|
最大200mA/最大6W
|
|
輸出電流
|
50mA
|
|
安全級別
|
四級（EN/IEC 61496-1和-2）
|
|
靈敏度
|
2-20ms
|
|
電擊保護等級（IEC61140）
|
Ⅲ
|
|
環境溫度
|
-20~+65℃（但不結冰）
|
|
存儲溫度
|
-25~+75℃
|
|
防護等級（EN60529）
|
IEC IP65
|
|
外殼材料
|
鋁合金
|
|
光學材料
|
PMMA
|
|
工作范圍
|
0~24m
|
|
發射波長
|
IR 950nm
|
產品參數：光軸間距10mm 20mm 30mm 40mm 80mm
保護高度：保護高度=（光軸數-1）*光軸間距
沖壓機械，鍛壓機械，剪切機械，工裝設備，自動化裝配線，制模機械，壓濾機械，橡膠機械注塑機械，升降控制機械，切紙機械，立體車庫，木工機械，折彎?rùn)C(jī)械，自動化涂裝設備，自動化裝配線，自動倉儲設備，自動焊接線，其它存在危險場合.

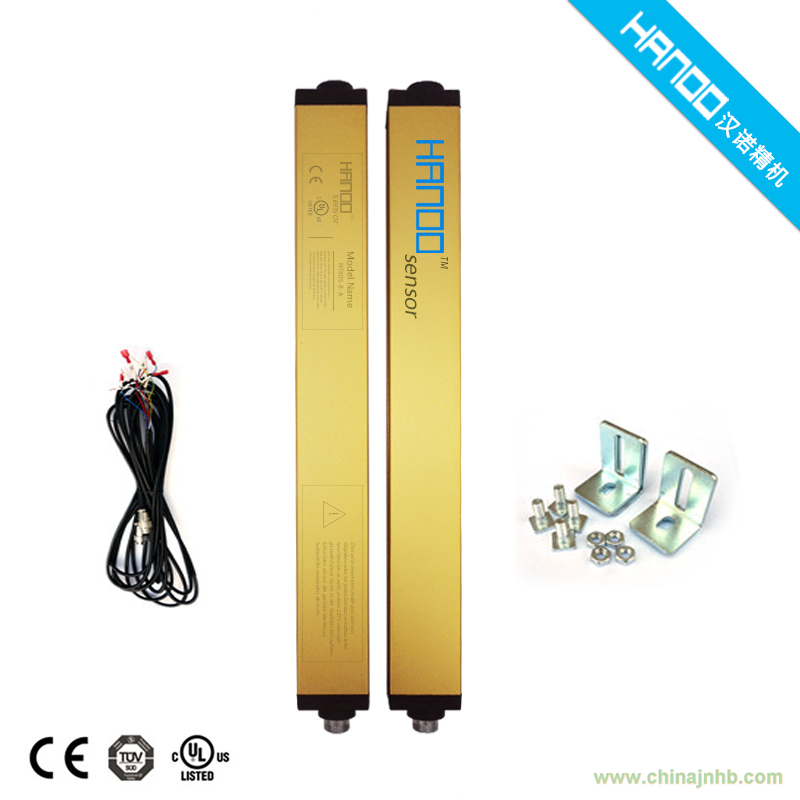

發射器： 由若干發射器件組成，發射紅外光線;
接收器： 由若干接收器件組成，接受紅外光線，與發射器的發射器件一一對應，形成保護光幕，產生通光、遮光信
號，同時通過信號電纜將信號傳輸給控制器對外部設備進行控制;
信號電纜：用來傳輸控制器和發射器、接收器之間的信號;
控制電纜：用來連接控制器和機床、設備，以實現機床或其他設備的安全控制;
安裝支架：把發射器與接收器固定在機臺上;
SR系列 SBC-01系列 SPC-02系列
![]( "14577529271888623.jpg")
![]( "14577529385335035.jpg")
![]( "14577529484649488.jpg")
以上控制器選型針對E、P、N三種光幕，例如HT10-8E-Q、HS20-8E-Q光幕可選SBC或者SPC控制器。HT10-8P-Q、HS20-8P可選SR繼電器，而HT10-8-Q只能輸出PNP和NPN信號，不可以接控制器。
1.根據現場實際工作環境選擇合適的安全光幕型號
2.目前安全光幕的型號有HR、HS、HT三大系列
|
HR系列
|
HR安全光幕為了適應市場需求，多年來研究出經濟可靠的HR系列，其產品特點具有抗干擾能力強，故障率低，易于設備的擴展，便于維護，比市場其他的一般單片機開發的光幕更適合環境。HR光幕添加的過壓保護，反接保護，短路保護，讓光幕穩定的問您提供持續不斷的保護。
|
|
HS系列
|
永久適合工業的安全光幕、抗震能力進一步優化、抗干擾能力也有進很大的進步、此外HS光幕有著更安全的專用信號，這意味著更多的排除外界干擾，使誤動作降低至幾十萬分之一。過壓保護，反接保護，短路保護，依然為您持續不斷的提供穩定的保護。
|
|
HT系列
|
最具有抗震的工業安全光幕，寬范圍的點排列，對射距離可達24米，可持續在惡劣的工況工作，適合環境惡劣的工況。
HT光幕有更安全的專用信號，這意味著更多的排除外界干擾，使誤動作降低至幾十萬分之一。過壓保護，反接保護，短路保護，依然為您持續不斷的提供穩定的保護。
適合用于鍛壓、沖床等重型機械加工行業。
|
