設備結構

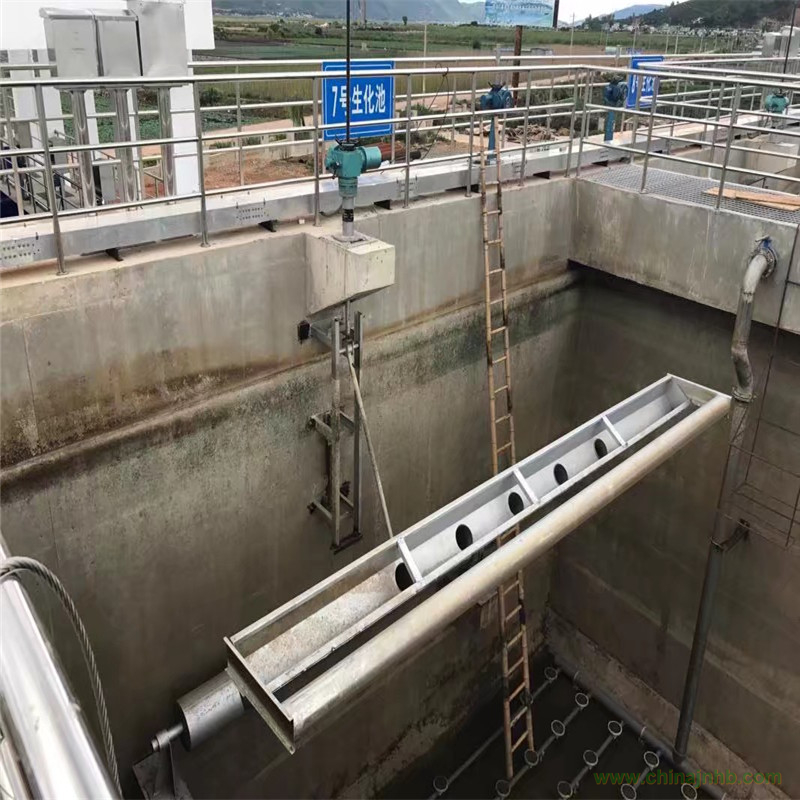

旋轉式潷水器由電機、減速機組成驅動裝置；渦輪、蝸桿、絲杠組成的升降裝置；四連桿機構、排水支管和總管、出水堰槽、浮筒及排渣裝置、水下軸承等組成。旋轉式潷水器通過驅動裝置和四連桿機構將絲杠的直線升、降運動轉換成出水堰及排水管的旋轉運動，以潷除上清液。浮筒排渣裝置在堰口前方的水上、水下和兩側形成一個無浮渣的出水區域，浮筒漂浮于水面可以自動調節與堰口之間的距離。

驅動機構采用高品質電機和減速機，也可采用原裝進口精密伺服馬達和驅動裝置。升降機構是通過渦輪傳動絲杠完成提升、下降功能的。機架和中間連桿等水上部件為碳鋼焊接件表面，進行熱鍍鋅處理。水下部件及標準件為304不銹鋼，排水支管、排水總管等經酸洗、鈍化處理。

訂貨須知

1、訂貨時用戶需提供下列參數：反應池尺寸、水深、保護高度、最高水位、最低水位、排水中心高度、排水能力、排水時間。

2、自控柜或自控系統需提供潷水器數量、反應池控制室的距離，以及其他特殊要求等條件。

3、用戶如有特殊需求，在不影響處理效果的前提下，經雙方協商可對設備作局部修改等。

4、訂貨時應注明：規格、型號、交貨日期、運輸方式。

5、預埋件由需方按供方要求自備。A：支腿預埋鐵兩件，尺寸為400×400×14（mm），B：電動推桿支架預埋鐵一件，尺寸為700×240×14（mm）。
