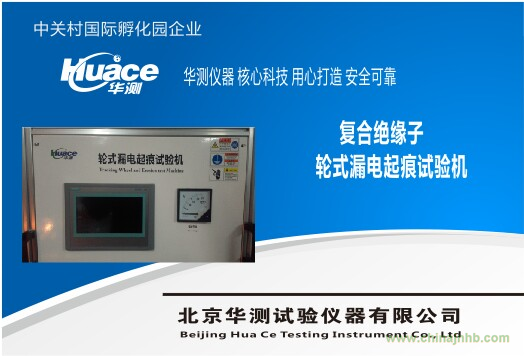

產品簡介

執行IEC62217及ANSIC29.13等標準的要求設計制造的 ◆工作原理 1.測試前，使用去離子水將試品表面進行清潔處理； 2.將試品固定到旋轉輪上。每次試驗中選用同一產線生產的兩對絕緣子試品

規格

執行IEC62217及ANSI C29.13等標準的要求設計制造的
 ◆工作原理
1. 測試前，使用去離子水將試品表面進行清潔處理；
2. 將試品固定到旋轉輪上。每次試驗中選用同一產線生產的兩對絕緣子試品，該兩對絕緣子要求所使用的絕緣材料成分相同或相近；樣品要求使用標準規定的金具生產；四只絕緣子試品之間相互分開90度；

3. 啟動設備旋轉系統，將試品1浸沒在鹽水中，并保持該狀態T1=40s±4s；
4. 當時間達到T1后，電機旋轉帶動轉輪順時針方向旋轉，使試品1從下側垂直狀態變?yōu)樽髠?cè)水平狀態，該旋轉時間大約耗時T2=8s±1s; 同時，試品2～4也按照順時針一次旋轉到達下一狀態；
5. 試品1～4保持其狀態T1=40s±4s；
6. 當時間達到T1后，電機繼續帶動轉輪順時針方向旋轉，使試品1從左側水平狀態變?yōu)樯蟼?cè)垂直狀態，使試品1的外側金具與高壓電極相接觸。該旋轉時間大約耗時T2=8s±1s; 同時，試品2～4也按照順時針一次旋轉到達下一狀態；
7. 試品1～4保持其狀態T1=40s±4s；此時，試驗變壓器通電并輸出工頻高電壓，通過高壓電極，系統給試品1施加工頻高電壓。由于試品絕緣子表面殘留鹽水，在高電壓下會產生電暈放電或電弧放電。觀察并記錄不同類型放電產生的具體位置；
8. 當時間達到T1后，試驗變壓器斷電，停止輸出高電壓。隨后電機旋轉帶動轉輪順時針方向旋轉，使試品1從上側垂直狀態變?yōu)橛覀?cè)水平狀態，該旋轉時間大約耗時T2=8s±1s; 同時，試品2～4也按照順時針一次旋轉到達下一狀態；
9. 此時試品2到達上側垂直狀態，試品2外側金具與高壓電極接觸后，變壓器恢復通電，恢復高電壓輸出，繼續之前試品1的狀態，如此循環；
10. 在試品4承受高電壓時間結束后，恢復到初始位置時，為一個試驗循環，共192s。
11. 一個完整的輪式試驗包含30，000個試驗循環。大約持續時間為68天。
12. 試驗鹽水要求每周更換一次。每周停機檢查的時間應控制在1小時以內，停機時間不計算在試驗時間內。整個試驗過程中，總停機時間不應超過60小時。最后，要求施加相當于停機時間3倍的額外試驗。試驗報告中應記錄所有的停機情況。
