DW302差壓變送器

一、概述
    DW302系列智能微差壓變送器可以迅速測量出空氣或非腐蝕氣體的壓力和差壓，最小量程50Pa，最大量程200KPa。儀表自帶的撥碼開關和一鍵清零按鈕使量程重設，單位選擇，零點校正，出廠值恢復均可在現場實現。是高精度差壓傳感器和智能軟件技術完美結合。適用于潔凈室、除塵器、暖通空調、樓宇自控等微差壓測量的場合。
二、特點

     ●自動調零：手動按鈕一鍵調零，消除飄移
     ●量程：從±50Pa到2000mbar（根據型號，見選型表）
     ●儀表自帶Pa、mmH2O、mbar、inWC、mbar、inWG、Kpa、PSI等單位可調
     ●可設定中間指零量程
     ●5位LCD高清數顯
     ●儀表自身可調量程
     ●墻裝式安裝，簡易快捷
     ●美觀大方

三、技術指標

     ●量    程：見選型表
     ●精    度：±1.5%F.S讀數±3Pa
     ●輸    出：0~10V或4~20mA
     ●電    源：18~30Vdc（2線）
     ●響應時間：1/e（63%）0.3秒
     ●分辨率：1Pa，0.1mm H2O，0.01mbar
     ●介質類型：空氣和中性氣體
     ●防護等級:IP65，ABS外殼
     ●過    壓：25KPa
   外殼參數
        ●外    殼：ABS
   ●防火等級：HB as per Ul94

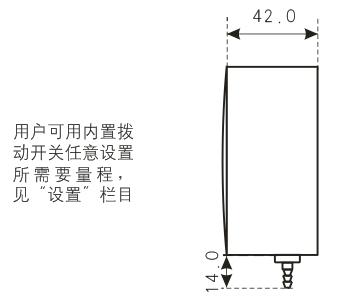

   ●尺    寸：見圖一
   ●防    護：IP65
   ●顯    示：5位LCD，尺寸：50X15mm
   ●字    高：10mm
   ●連    接：5.2mm倒刺接口
   ●電纜接口：最大直徑7mm

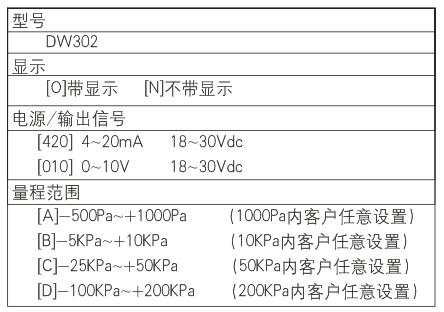

四、產品選型

自動調零
調零時，斷開兩個壓力接口，輕輕按下按鈕

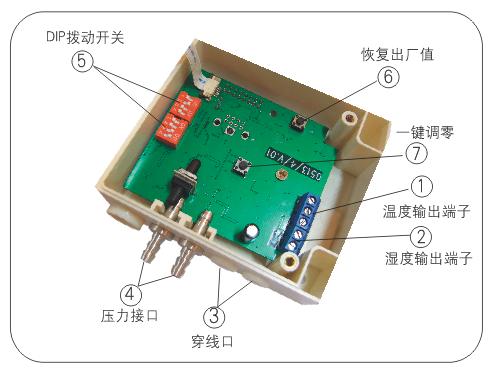

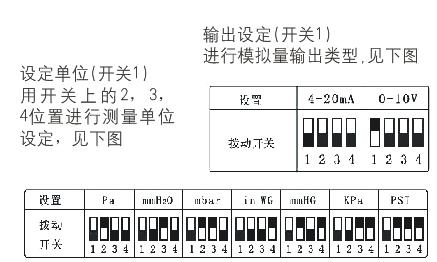

可以由不同的方法設定測量單位和量程：撥動開關，按鈕或軟件旋下變送器殼上的2個螺絲，打開。詳細設置參見右圖及下表。

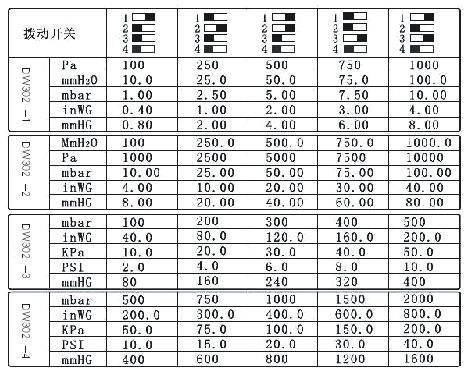

設置測量范圍(開關2)
用開關2的第1，2，3位置進行測量范圍設定，見下圖

例如：
0～750mmH2O，表示測量范圍是750mmH2O
-500～500Pa，表示測量范圍是1000Pa

維護
遠離腐蝕性溶劑。
保持變送器和探頭用于潔凈室和風管。

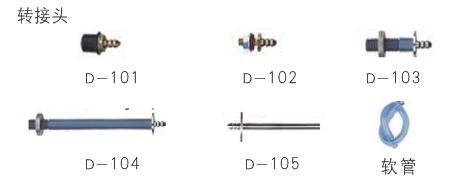

配件任選
軟管，接頭，三通等

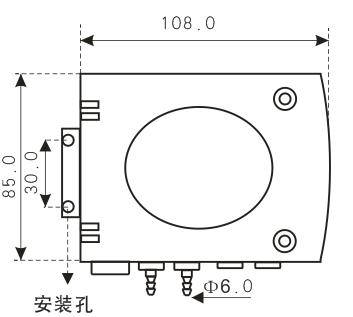

安裝
用四個螺釘將變送器固定在墻體上，如圖所示
