一、概述

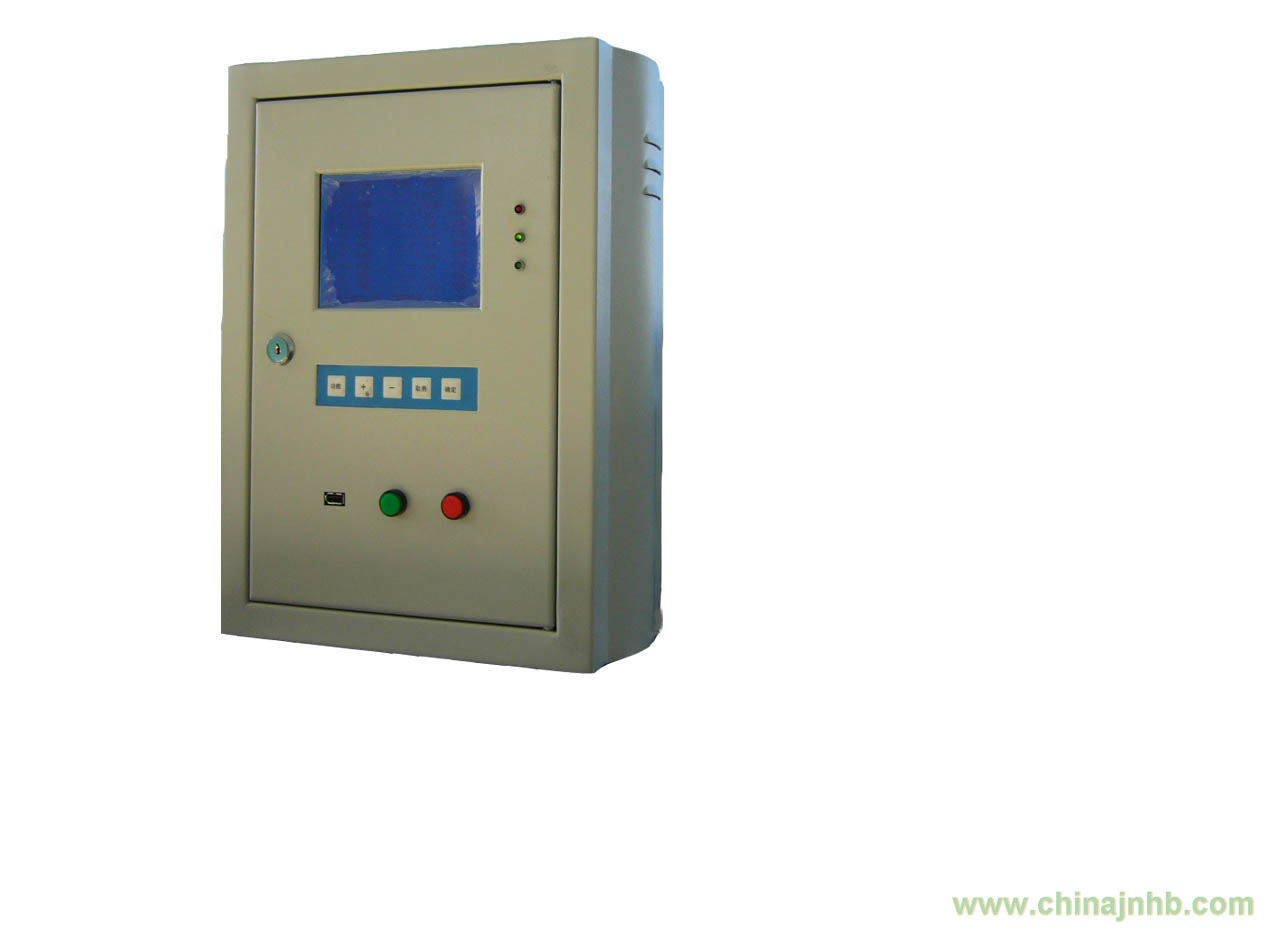

多通道液晶控制器主要配合4-20mA輸出信號檢測探頭。功能更智能化，操作更簡單，性能可靠 ,抗干擾能力強。
二、主要技術指標
供電電源：AC220V
接收信號：DC(4～20mA )(二線制、三線制) 、RS-485
接收通道：1～20路
顯示方式：320×240點液晶滾動顯示
存儲容量：20*6553組歷史數據
數據導出：U盤/.TXT格式（可選）
輸出信號：RS485（可選）
采樣頻率：≥100ms
工作溫度：常溫
三、控制器和探頭的配接
每個接線端子有三個接線口，標示為 V+ S+ GND，其中V+為電源正極，GND為電源負極，S+為信號線，這三個極分別接探頭的電源正極、信號和電源負極。若探頭為兩線制，則GND端不接，只接電源正極和信號線。
