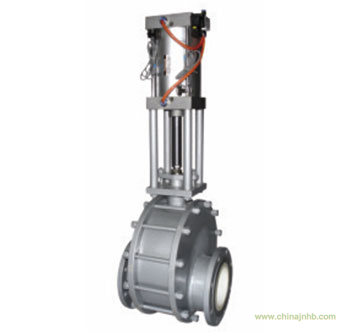

Z644TC氣動陶瓷雙閘板閥的產品簡介

   Z644TC-10C雙閘板氣鎖出料閥  本閥適用于發電廠干灰系統、倉泵出料輸送，也可適用于礦山、

造紙、化工等各類有磨損的干粉塵、水、蒸汽等介質在管道上作啟閉之用。公稱壓力1.0MPa，適用

溫度≤250℃。  本閥參照Armstrong閥門技術，關閉后任何方向全部密封。閥體閥蓋采用WCB鑄鋼件

及無縫鋼管焊接。閥板與閥蓋間密合面采用耐磨陶瓷、也可以用熱噴涂硬質耐磨材料，表面光滑。

填料采用碳素纖維盤根，或V型密封件。  本閥密封性能好，耐磨性強，啟動負荷小，卡灰及積灰

現象少，使用壽命長。

Z644TC氣動陶瓷雙閘板閥技術參數

1.公稱通徑：DN40-350（也可根據客戶需要定制）

2.公稱壓力1.0—1.6MPa

3.氣動執行器工作壓力：0.4~0.6MPa

適用溫度≤200℃（另有耐高溫型最高可耐400℃高溫）

4.適用介質：粉煤灰、干粉塵、氣體、水等

5.適用范圍：火力發電廠干灰系統、倉泵出料輸送。

化工、冶金、造紙、制藥等行業中散狀物料輸送系統。

各類有磨損的介質在管道上作啟閉之用。

Z644TC氣動陶瓷雙閘板閥工作原理

當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時話，閥桿帶動

閥板向上運動，閥門開啟。閥板與閥座之間加載彈簧，彈簧彈力始終使閥板壓向閥座保證閥門的密封性，

又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的

影響與防止顆粒介質進入兩密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、

拋光作用，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥

門內腔。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行提供了可靠的保證。
