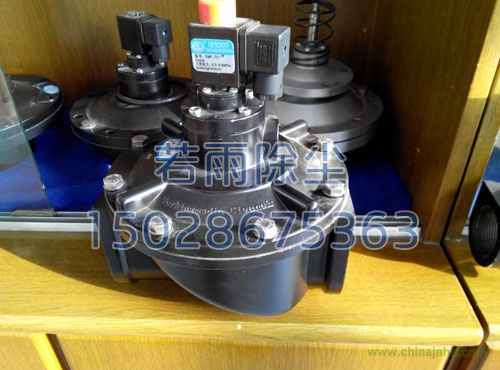

直角式電磁脈沖閥的特征是脈沖閥的空氣進出口管成90°直角，故稱直角脈沖閥。直角式脈沖閥內的膜片把脈沖閥分成前、后兩個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼脈沖閥的輸出口，脈沖閥處于關閉狀態。
脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵移動，閥后氣室放氣孔打開，后氣室迅速失壓，膜片后移，壓縮空氣通過脈沖閥輸出口噴吹，脈沖閥處于開放狀態，壓縮空氣瞬間從脈沖閥內噴出，形成噴吹氣流。
當脈沖控制儀的電信號消失，脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼脈沖閥出口，脈沖閥又處于關閉狀態。
直角式電磁脈沖閥是一種專為布袋式除塵器配套使用而設計的專用電磁閥，它是脈沖袋式除塵器清灰噴吹系統的壓縮空氣開關，受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排（室）噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以保證除塵的處理能力和收塵效率，達到抖動布袋去塵目的。
