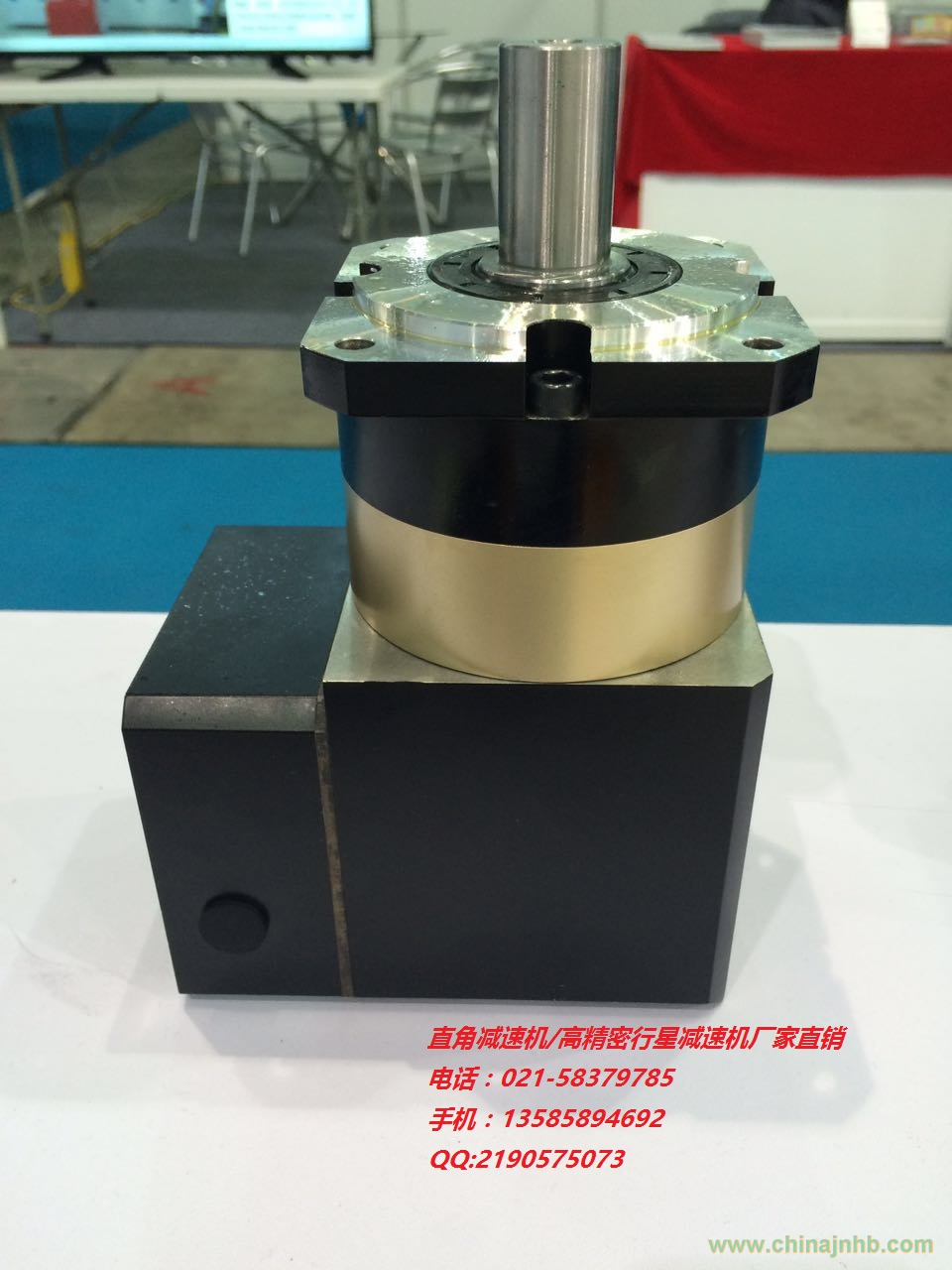

WPL90直角減速機  WPL120直角減速機   WPL160直角減速機廠家直銷

產品廣泛適用于機器人、機械手臂、數控機床、等離子焊接割設備、攻絲機械、塑料機械、包裝印刷機械、紡織印染機械、電子設備、醫療設備、光伏、船艦、通訊、航空航天等各種領域。

本公司生產的伺服行星減速機可分為：PL系列、PE系列、PLF系列、PX系列、PLS系列、WPL系列、WPLF系列、WPX系列

伺服電機基本選型：

         100W/200W----40/50法蘭

         400W-------------60/80法蘭

         750W-------------80/90法蘭

         1.1KW/1.5KW—115/120/130法蘭

         2.2KW/3.5KW----142/160法蘭

         3.5KW--------------180/190法蘭

行星減速機具體型號：

      PL系列： PL60 PL80 PL90 PL120 PL160

      PLF系列：PLF60 PLF80 PLF90 PLF120 PLF160

      PX系列：PX60 PX90 PX115 PX142 PX190

      PLS系列：PLS60 PLS90 PLS120

      PE系列:  PE50 PE70 PE90 PE120 PE155

      WPL系列：WPL60 WPL90 WPL120 WPL160

      WPLF系列：WPLF60 WPLF90 WPLF120 WPLF160

      WPX系列：WPX90 WPX115 WPX142

L1速比（3 4 5 6 8 10）

L2級速比（9 12 15 16  20 25 30 32 36 40 48 64）

L3級速比（48 60 64 75 80 90 100 120 125 150 160 180 200 240 256 320 384 512）

技術參數：
    外形尺寸： 40mm---200mm
    減速比： 3---512
    傳遞力矩： 3Nm---1800Nm
    精密側隙：≤5arcmin
    安裝方式： 任意

安裝說明：

1.       與原動機的連接

第一步 安裝前確認動機和減速機是否完好無損，并嚴格檢查電機與減速機相連接的各部位尺寸是否匹配，主要指電機的凸臺尺寸與減速機凹槽尺寸及配合公差。

第二部 調整減速機輸入軸彈性夾緊裝置使其緊固螺栓與減速機法蘭外側工藝對齊，插入內六角扳手松開緊固螺栓

第三部 將電機的輸出軸、定位凸臺及減速機連接部位的防銹油用汽油或者鋅納水擦拭干凈，其目的是保證連接的緊密性及運轉的靈活性，并且防止不必要的磨損。將電機與減速機自然連接，連接時必須保證電機輸出軸與輸入軸同軸度一致，且二者外側法蘭平行。另外在安裝時嚴禁用鐵錘等擊打，防止軸向力或徑向力過大損壞軸承或齒輪

第四部  在電機與減速機連接前，請先將手機方位與減速機方位盡量對齊，為保證受力均勻，請先將任意對角位置的螺栓旋上，但不要鎖緊，在鎖另外對角螺栓。

2.       與工作及連接

與工作機安裝時，應重視傳動中心軸線對中，其誤差不得大于所用聯軸器的使用補償量，對中良好能延長使用壽命，并獲得理想的傳動效率。在輸出軸上安裝傳動件時不允許用錘子敲打，通常利用裝配夾具和軸端的內鎖紋，用螺紋傳動件壓入，否則有可能造成減速機內部零件的損壞，最好不采用鋼性固定聯軸器。

3.        減速機的固定

減速機應牢牢的安裝在穩定的基礎或支座上，且空氣循環流暢。減速機固定不好，基礎不可靠，運轉時會引起震動及噪聲，并促使軸承及齒輪受損。當傳動連接件有突出物或采用齒輪、鏈輪傳動時應考慮加裝防護裝置。安裝就位后應按次序全面檢查安裝位置的準確性，各緊固件壓緊的可靠性，安裝后應能靈活轉動。減速機采用油脂方可空載試運轉時間不得少于2小時。運轉應平穩，無沖擊、振動、雜音及漏油現象，發現異常應及時排除。

4.        安裝方式
