（一）.產品用途：

該設備主要是測試產品在粉塵的氣候環境下的貯存,運輸和使用時的性能試驗,主要用于對電工電子產品、燈具電柜、電器元件、汽車、摩托車及其零部件等到產品在模擬粉塵的氣候條件下,對產品的物理以及其它相關性能進行測試,測試后,通過檢定來判斷產品的性能是否能夠達到要求,以便供產品的設計、改進、檢定及出廠檢驗使用.
（二）.設備型號及滿足標準

型號:SC-008

工作室尺寸：2000mm×2000mm×2000mm  D×W×H

滿足標準：  GB4208-2008

（三）. 功能及主要特點

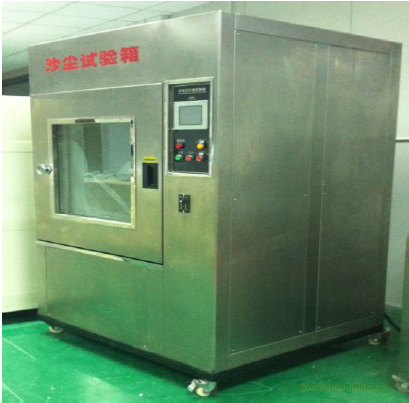

1.砂塵試驗室由工作室體、吹塵循環風道、真空系統、粉塵回收裝置、電氣控制系統、安全保護系統等部件組成

2.設備為整體(回轉)結構形式,風機在設備中下部,回轉循環泵/風道連接試驗裝置,進砂裝置在試驗箱上風口,控溫系統位于箱體后部，儀表控制系統位于試驗箱的右下面.

3.工作室下部為漏斗型裝置,在漏斗壁上安裝電磁振動器 以滿足砂塵回收的需要.

4.箱門上設有觀察窗. 試驗箱為單開門，采用雙層耐老化硅橡膠密封.

5.試驗箱外壁材料為冷軋鋼板防銹處理后噴涂,內壁采用SUS304不銹鋼板加工成型,機架為5#槽鋼防銹處理后噴涂.

6.砂塵空氣循環裝置：循環風道及通風機,風機功率達到300W.

7.真空系統由真空泵、真空管路、真空壓力指示表、空氣流量計等組成。

真空管路：由銅管、橡膠軟管、空氣過濾器組成管路系統,真空壓力指示表：數字式壓力指示表，通過4～20A電流轉換成電信號傳送到控制屏上,空氣流量計：空氣流量值轉換成電信號傳送到控制屏。

8.控制系統:

操作界面：有噴淋角度按鈕、試驗時間等項工作狀態。

運行方式：采用觸摸屏操作控制、運行溫度、吹塵周期、振動周期、抽真空定時、工作定時等參數

（四）.設備技術參數和性能指標

1.試驗用塵濃度：砂塵濃度為粒子≤50um

2.干燥滑石粉用量:2～4Kg/m³

3.金屬篩網標稱線徑：50um

4.篩網間標稱距離：75um

5.吹塵時間：1S-999H可調

6.振擊時間：1S-999H可調

7.定時范圍：0S-999H

8.抽氣速率:40～60倍外殼體積,最大壓差為2kpa.

9.電源：380v、50Hz三相五線

10.滿足IP5X～IP6X 的試驗條件

（五）. 安全保護措施

漏電、短路、超溫、電機過熱、過電流保護/控制器停電記憶；

抽真空系統：配備真空泵，壓力計、空氣過濾、空氣流量計、連接管等。

（六）.設備主要零部件配制表
