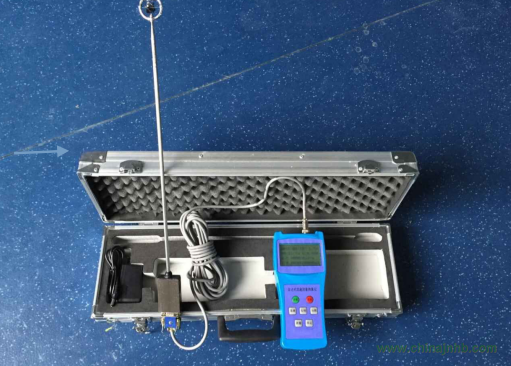

江蘇通達儀表有限公司自主研發專業生產TD-B130流速儀 野外存儲式專業測量流量流速儀，作為傳統型轉子式流速儀器的主要配套產品，用于接收給定時段內流速儀產生的信號，并由此自動測算出該時段內平均流速、流量、可加擴展功能測量水位、計算規則斷面面積。是專門為水文站、廠礦、環保監測站、農田排灌、水文地質調查等部門在野外進行明渠流速、流量測量而研制的。
TD-B130流速儀 野外存儲式專業測量流量流速儀主要技術性能及參數
1） 測速公式： （m/s）（自動計算）
2） 測速范圍： 0.01～15.00（m/s）
3） 測算誤差： ≤0.01%
4） 顯示： 8×4位漢字液晶顯示
5） 測量方式： 有線
6） 工作溫度： 0℃～50℃
7） 功耗： ＜30mA
8） 電源： DC 7.2V
（內置充電電池，容量2200mAh，可連續使用40h）
9） 存儲量： 2GB約大于1萬組（帶時標）
10）通訊方式： RS232
11）時鐘誤差： ≤2min/year
12）儀表可以輸入水位或者加裝水位傳感器測量斷面面積計算瞬時流量、累計流量。
13）可以通過SD卡，直接讀取存儲的歷史數據記錄，表格格式
14）可以通過專用軟件進行歷史數據分析
TD-B130流速儀 野外存儲式專業測量流量流速儀測量原理
流速測量：流速儀在水力推動下，其內置信號裝置產生轉數信號。從而，可根據某個單位時段內流速儀產生的信號總數，由以下公式計算出流速：
（m/s）
式中： v—測流時段內平均流速（m/s）
b—旋槳（或旋杯）水力螺距
a—流速儀常數（m/s）
T—測流歷時
R—T時段內流速儀轉子的總轉數
對某個個體流速儀來說，b 和a為定值。因此，測流時，只要測出T和R值，即可計算出流速。
流量測量：輸入被測斷面類型，并手工輸入（或者通過輔助傳感器測量）規則斷面的水位、寬度計算斷面面積，儀表更具Q=V*S測算流速Q(mào)值
TD-B130流速儀 野外存儲式專業測量流量流速儀 使用、操作
儀器接口：儀器前端有一個金屬航空插座，供儀器接收來自流速儀的信號，一個DC插頭供充電使用，一個DB9接口
與計算機之間的通訊使用
TD-B130流速儀 野外存儲式專業測量流量流速儀數據查閱：
讀取SD卡中的，帶SD卡中“NJZMLSY.CSV”表格文件：
查閱按按時間存儲的記錄
五、儀器維護與故障排除：
|
故障現象
|
原因分析
|
排除方法
|
|
插上插頭，無顯示，N不變化
|
1．電池沒電
2．插頭線斷
|
1．充電
2．重新焊
|
|
一直顯示“！SD”
|
有無設置加載SD卡，卡是否存滿，接觸不良
|
重新插，加載SD卡
|
|
顯示不清，計數不正常
|
1．電池電壓不足
2．線路板內部故障
|
1．充電
2．送廠維修
|
|
按鍵失靈
|
薄膜面板未插好
|
重新插
|
|
備注：關于電池組的充電，儀表帶自動重放電保護，充電4-5小時就可以，充滿檢測充電器綠燈。
|
