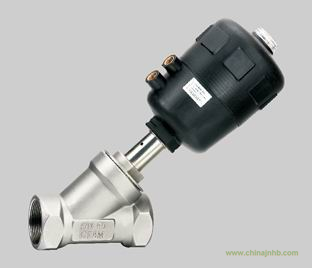

進口氣動活塞式角座閥
德國萊克閥門中國總代理-germany lik valves international
·出色的調節質量結合高過流能力
·高使用壽命
·自動化單元及 ELEMENT 的簡單集成
·帶有連接套頭、壓合接頭或焊接接頭的不銹鋼外殼
·適合 10 bar(g) 蒸汽
簡介：進口氣動活塞式角座閥尤其適合清潔的液體和惰性氣體，帶腐蝕性的介質, 依靠其特殊的設計. 截止閥在快速流轉，相對高溫的控制系統應用領域，提供了解決方案。它主要應用于蒸汽的控制。它的常用領域在機械工程行業. 而它在生物制藥和食品加工行業上，也有著很廣泛的應用。
技術參數
|
應用領域
|
尤其適合清潔的液體和惰性氣體，帶腐蝕性的介質, 依靠其特殊的設計. 截止閥在快速流轉，相對高溫的控制系統應用領域，提供了解決方案。它主要應用于蒸汽的控制。它的常用領域在機械工程行業. 而它在生物制藥和食品加工行業上，也有著很廣泛的應用。
|
|
工作壓力
|
0 - 40 bar
|
|
工作溫度
|
-10 - 300°C
|
|
尺寸范圍
|
DN 6 - 150
|
|
閥體材質
|
鑄鐵，鑄鋼，鑄造青銅，不銹鋼(熔模鑄造), PVC-U, PVDF
|
|
密封材質
|
PTFE, PEEK, NBR, FPM,
EPDM, 金屬
|
|
連接方式
|
對焊 (DIN, ASME BPE, BS
OD), 螺紋, 螺套, 法蘭, 插焊粘接
|
|
控制方式
|
手動 氣動, 電動
|
|
設備 / 附件
|
密封調節裝置，行程限制器，手動覆蓋裝置，閥位開關，光學位置指示器，電動位置指示器，開關盒，先導閥，定位器，過程控制器
|
|
閥體結構
|
兩位兩通,
T型閥 (兩位三通)
|
進口氣動活塞式角座閥安裝尺寸
塑料執行器、常閉式
|
連接口
|
通徑DN
(mm)
|
KV值（m/h）
|
執行器Ф
（mm）
|
閥座上流向工作壓力（MPa）
|
閥座下流向的
工作壓力（MPa）
|
|
不銹鋼閥體，內螺紋
|
|
G3/8
|
13
|
4.2
|
50
|
0-1.6
|
0-1.6
|
|
G1/2
|
13
|
4.2
|
50
|
0-1.6
|
|
G3/4
|
20
|
8.5
|
50
|
0-1.0
|
|
63
|
0-1.6
|
|
G1
|
25
|
18
|
63
|
0-1.0
|
|
80
|
0-1.6
|
|
G1 1/4
|
32
|
27
|
63
|
0-0.-
|
|
80
|
0-1.3
|
|
G1 1/2
|
40
|
42
|
63
|
0-0.4
|
|
80
|
0-0.8
|
|
G2
|
50
|
55
|
80
|
0-0.4
|
|
100
|
0-0.8
|
|
不銹鋼閥體，法蘭式
|
|
DN25
|
25
|
18
|
63
|
0-1.6
|
0-1.0
|
|
80
|
0-1.6
|
|
DN32
|
32
|
27
|
63
|
0-0.8
|
|
80
|
0-1.3
|
|
DN40
|
40
|
42
|
63
|
0-0.5
|
|
80
|
0-0.8
|
|
DN50
|
50
|
55
|
80
|
0-0.4
|
|
100
|
0-0.8
|
|
不銹鋼閥體，卡箍式
|
|
DN10
|
13
|
3.3
|
40
|
0-1.6
|
0-1.0
|
|
50
|
0-1.6
|
|
DN15
|
13
|
3.3
|
40
|
0-1.0
|
|
50
|
0-1.6
|
|
DN20
|
18
|
6.4
|
50
|
0-1.0
|
|
DN25
|
18
|
11.3
|
50
|
0-0.6
|
|
63
|
0-1.0
|
|
DN32
|
31
|
19
|
63
|
0-0.8
|
|
80
|
0-1.6
|
|
DN40
|
35
|
24
|
63
|
0-0.4
|
|
80
|
0-1.0
|
|
DN50
|
45
|
40
|
63
|
0-0.25
|
|
80
|
0-0.6
|
