高性能數字半橋2.5KW【電磁加熱控制器】產品技術規格書
一、產品電氣規格
1、額定電壓頻率：AC 220V / 50Hz
2、電壓適應范圍：100V～260V
3、額定功率：2.5KW(20～100%即0.5～2.5KW可調)，額定工作電流：10～12A
二、環境適應能力
1、溫度：-20℃～50℃
2、濕度：≤95%
三、基本性能概述
1、電壓與功率特性：210～260V恒定功率輸出；
2、熱效率≥95%；
3、IGBT過熱保護溫度：85±5℃；
4、工作頻率：5～40KHz；
5、采用工業級高可靠AVR高速運算處理器，半橋式串聯諧振；
6、采用高可靠數字鎖相環控制技術，數字化無級調節實現功率20%～100%可調，且還兼容0～5V或4～20mA模擬量PID控制功率輸出；
7、具有完全電氣隔離軟啟動控制接口（短路啟動/斷開停止），便于與溫控器連接；具有12V/24V輸入啟動/停止模式控制接口，便于與各種固態繼電器連接（有電壓輸入工作，反之停止加熱，另注意：當使用此功能時，軟啟動接口就要空著，且需要把短接環拆除），控制反映速度快，啟動時間＜1S；
8、具有加熱線圈短路、開路保護功能，130%過載與空載瞬間保護功能，瞬間保護響應時間≤2uS；
9、線圈兼容性寬，可以兼容替換其它公司的相同型號產品；
10、抗干擾能力強，在同一加熱體上可以同時控制30臺控制器同時啟動/停止而互不干擾；
11、開放式應用平臺，用戶可以搭配我司專用的數字編程顯示器自動讀取電流、頻率、相位差、溫度等重要參數，也可根據需要設置各種應用參數，使安裝調試更加簡單方便；
12、可以設置1～255天工作時間，計時完畢自動關閉，需輸入密碼方可重新啟動(若有需要，出廠密碼請咨詢廠家)；
13、采用工業級元器件，100%經高溫老化測試，確保長期在50℃工業環境中24小時連續可靠工作，平均無故障使用壽命：≥50000Hrs；

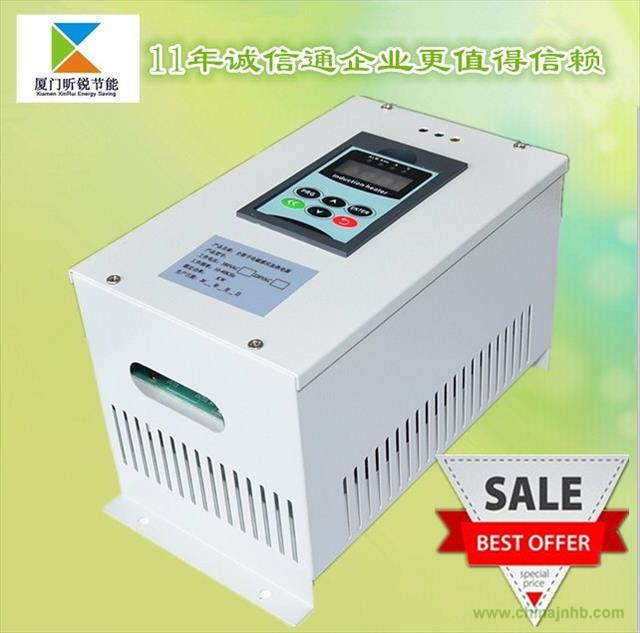

14、產品出廠標配：控制板、散熱器與散熱風扇一體化，配上機箱與數字編程顯示器；
15、控制器實物尺寸：長220mm*寬130mm*高140mm（含機箱）；
1、電源采用寬電壓設計，210V～260V恒定功率輸出，特別適合電網電壓波動較大的場合使用；
2、采用雙60A原裝進口IGBT半橋串聯諧振結構，產品質量更穩定，抗干擾能力更強，長時間連續工作不燒板；
3、增加0～5V或4～20mA模擬量PID控制接口，控制功率大小輸出，使加熱溫度控制更精確，更適合各種加熱設備的生產配套；
4、增加12V/24V電壓控制接口，便于固態繼電器控制使用；
5、引起日本先進生產工藝，產品出廠前經過嚴格的功能測試與老化測試，質量得到有效保障；
6、全國統一保修1年，產品終生維護，全程的技術指導與服務，讓您無后顧之憂！
五、系統接線說明及示意圖
1、三個指示燈，Power：電源指示燈(紅色)，Work：為工作燈(綠色)，Failure：為故障燈(黃色)。正常工作時Power和Work在亮，Failure滅；當發電路發生故障時Failure在閃亮，當 Work工作燈在閃亮?xí)r，表示在檢測線圈負載。
2、Soft Boot(綠色插座) 此接口是軟啟動/停止控制接口，短路時工作，斷開時停止。
3、AC-L 和AC-N是220V電源輸入，OUT1和OUT2是輸出端子接加熱線圈。
4、線圈參考參數：
云母繞包玻璃纖維編織耐高溫電纜，橫截面國標4mm2電感量為100～150uH，約為20～25m左右，要求保溫棉壓緊之后厚度約為：管狀線圈15～25mm，平板線圈：10～15mm，額度工作電流：10～12A，一般工作頻率為：10K～20KHZ。
