CTA系列數控切斷坡口中心
一、 數控切斷坡口機、全自動坡口機、管道數控切割機、精密切管機
二、 系統簡介

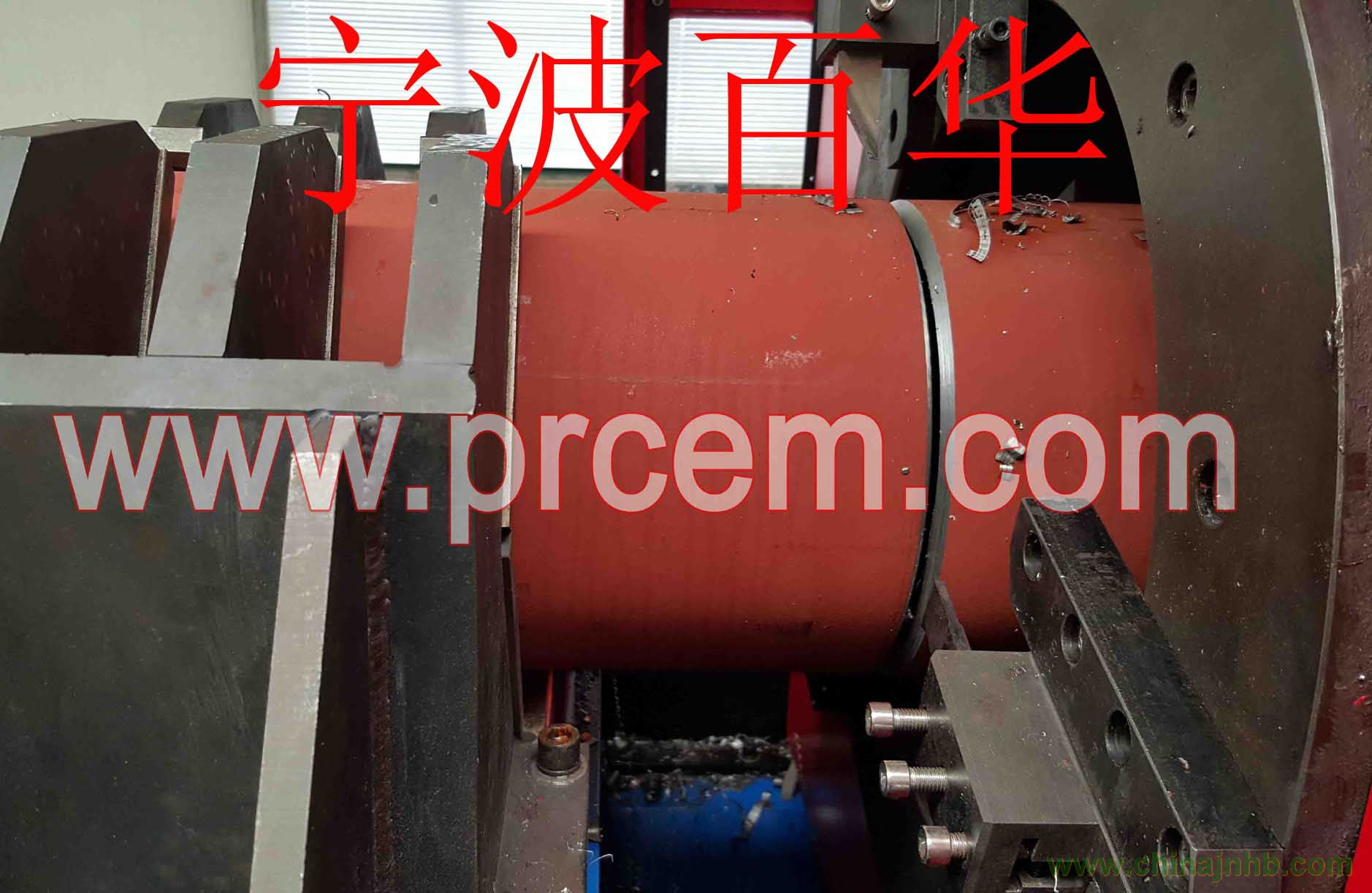

CTA系列數控切斷坡口加工中心是用于管道預制的坡口加工設備，采用管材夾緊不動，刀盤旋轉進行切斷和坡口加工；刀盤的轉動由凸輪盤驅動 ，這項技術目前獨一無二。設備加工范圍大，通過PLC數控控制系統結合人機控制界面完成所有加工動作，人機界面采用10寸觸摸屏輸入各項加工參數，從管材輸入到加工完成，通過程序設定后加工過程無需人工二次干預即可完成加工，一個人就可以單獨操作一臺或多臺設備。
實現自動取管→自動定長送進→自動循環加工→自動出管整個加工過程無縫銜接、一氣喝成。
三、 系統技術優勢
1. 全數字化設定：傻瓜式操作，操作者只需選擇加工材質，輸入管材直徑、壁厚、長度等管材參數即可；
2. 全自動加工：自動取管→自動定長送管→自動循環加工→自動出管整個加工過程無縫銜接、一氣呵成
3. 專家系統：提供開放式專家數據庫
4. 主機性能：可配備雙刀架、三刀架、四刀架，滿足壁厚2-50mm（常規30mm）的管道切斷坡口加工
5. 加工能力：一次性完成切斷+2道坡口加工，可進行直口切斷或V、U、雙V等各種形式的坡口加工
6. 加工效率：加工效率，壁厚8mm以內的管子1分鐘以內即可完成切斷+2道坡口加工。
7. 完善的安全保護：以人為本的設計理念，采用封閉式機床防護罩和安全門，有效隔離鐵屑和切屑液飛濺等，在加工過程中當安全門打開時設備加工中斷，關閉時即可啟動繼續加工，同時具有設備故障報警提示、參數設置錯誤提示等一系列安全措施。
四、 主機參數
1、加工效率
|
直徑
|
壁厚
|
材質
|
加工方式
|
加工時間
|
|
3′
|
89mm
|
6mm
|
碳鋼
|
切斷+雙坡口
|
＜50秒
|
|
4′
|
114mm
|
8mm
|
碳鋼
|
切斷+雙坡口
|
＜60秒
|
|
8′
|
219mm
|
10mm
|
碳鋼
|
切斷+雙坡口
|
＜80秒
|
|
12′
|
325mm
|
12mm
|
碳鋼
|
切斷+雙坡口
|
＜120秒
|
2、主要參數
|
型號
參數
|
CTA-12
|
CTA-16
|
CTA-24
|
|
適用管徑
|
φ48-325
|
φ108-426
|
φ325-630
|
|
刀盤轉速
|
55
|
51
|
45
|
|
主電機功率(KW)
|
3.0
|
4.0
|
5.5
|
|
適用材質
|
碳鋼、合金鋼、不銹鋼、低溫鋼、耐熱鋼等
|
|
加工壁厚
|
2-30
|
|
夾緊系統
|
電動自定心主夾緊系統+電動自定心副夾緊系統
|
|
夾緊方式
|
電動
|
|
主夾緊電機功率(W)
|
550
|
|
副夾緊電機功率(W)
|
750
|
|
主夾緊行程
|
100mm
|
|
副夾緊行程
|
180mm
|
|
同時參與加工的刀具數量
|
3把或2把
|
|
冷切方式
|
循環水冷
|
|
進刀速度
|
0-0.6mm/r
|
|
退刀速度
|
0-1.5mm/r
|
|
坡口型式
|
Ｖ/Ｉ/Ｕ/雙Ｖ型(標配0°切斷刀和30°V型坡口刀)
|
|
進退刀方式
|
伺服控制自動進刀、退刀
|
|
升降方式
|
重載電動升降系統
|
|
輸入電源
|
AC 380V 50Hz
|
