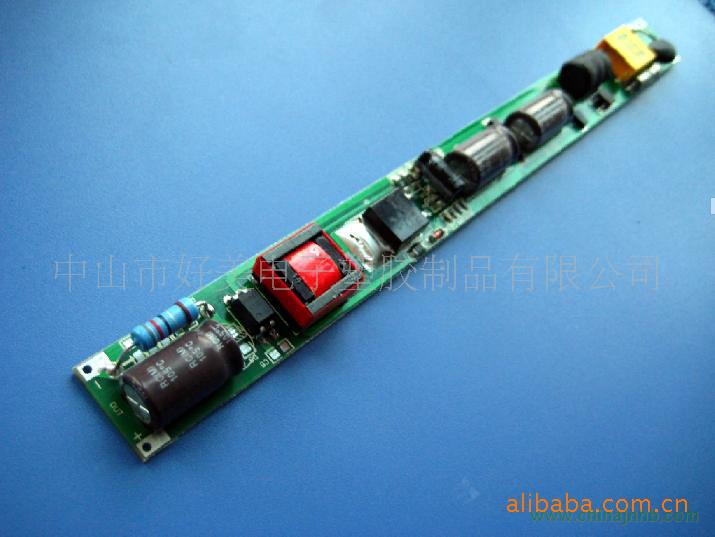

產品概述：
2 AM-RA-08L電源是專為輸入AC110V，并兼容AC220V，為解決AC110V情況下，串聯燈珠及功率因素受到約束而開發的專用方案，該方案是先升壓再降壓的LED日光燈用的非隔離恒流開關電源。
輸出電流/電壓可以根據客戶要求進行調整。
*電壓輸入范圍與客戶燈板接入方式有關。本公司推薦燈珠串聯數不超過50串/156V.,輸出電流不超過280毫安/16并。以使電源獲得最大的輸入電壓范圍和最小的熱量，確保電源保持長壽命高可靠性的工作性能。
如果客戶不能按照推薦條件工作，則電源的輸入電壓范圍低壓一般為：串聯燈珠的電壓+20V。
主要特點：
2 裝配尺寸小巧，15mm高度，特別適合/T8/T10（內徑24/26毫米）管徑；（尺寸L225*W12*H9，）
2 寬電壓輸入，在輸入交流75~265V交流電壓下可正常工作。(按推薦工作條件)
2 高精度恒流可達±2%
2 大功率可至22W；
2 大電流可達280毫安；
2 高效率》0.82
2 提供高壓沖擊保護。
2 提供過流，輸出短路保護。
2 防雷擊，浪涌保護。
2 高可靠性耐高溫環境85℃；
2 特別針對鋁塑管進行電磁干擾和熱設計，完全避免閃燈現象；
應用范圍：
2 此LED日光燈恒流源廣泛應用于LED日光燈T8/T10管徑（內徑24/26毫米）的管徑尺寸。應用于PC管或鋁塑管。功率5-22W可調，使用燈珠個數為132/144/276/288等草帽燈/3528燈或5050燈。
使用光源規格：VF=3.0-3.4V、IF=20mA；6并或8并或12/16并，其他連接方式，可根據客戶要求調整。
輸出配置方案：為單組輸出，6并或8并或12并或16并，其他連接方式，可根據客戶要求調整。
*按客戶要求進行調整的應用，需經客戶的嚴格認證，本公司才可以批量生產。
推薦工作條件：
2 在推薦工作條件下工作，電源能獲得最佳的性能；
-
單顆LED光源的電壓：VF=3.125V，N個串聯時每路得電壓= N*3.125(V)
-
單顆LED光源的工作電流IF=17mA，M路并聯的總電流= M *17 (mA)
-
全電壓的工作條件：在燈珠串聯數不超過24串/75V時，電壓范圍= AC 85-265V；
-
-
為保持散熱良好，并聯數M≤16路 電流≤280mA
-
輸出電流典型值=102 mA（在此電流下進行相關測試）
產品主要規格：
2 輸入電壓
工作范圍為：85V～265V AC（輸出端≤24串或75V）
輸出端電壓+20V～265V AC（輸出端≥24串或75V）
額定工作范圍為：110-230VAC。
2 輸入頻率
范圍為：，50/60Hz。
2 效率
效率》0.82
在輸入電壓185-230VAC且輸出為滿載時，恒流源總的效率大于≥80%，典型值為80%。
*電源效率與燈板的匹備接法有關。
2 啟動沖擊電流
當輸入電壓為220VAC時，啟動沖擊電流小于10A。
2 最大輸入電流
小于130毫安。
2 三次諧波
三次諧波含量小于10%。
2 PFC值
按照推薦使用條件≥0.90
非推薦條件下，與燈板的匹備接法有關。
*PFC有時與輸入電壓范圍是沖突的。由客戶在樣品確認時權衡。
2 輸出電流
輸出單路，輸出電流均為30-280mA，輸出電流范圍誤差在±3%；恒流精度誤差在±2%
額定輸出電流為：102 mA；輸出電流范圍誤差在99 mA～105 mA；恒流精度（102 mA）時誤差在100 mA～103 mA以內。
其他輸出電流/精度可根據客戶要求進行調整。
推薦工作電流≤280 mA
使用注意事項：要求輸出為白光，6并或8并或12并/16并，其他連接方式，可根據客戶要求調整。
2 過壓，開路保護
LED恒流源具有輸出開路，過壓保護功能，以防止損壞LED。但建議用戶使用不要長期處于過壓和開路狀態。
2 短路保護
輸出短路后不損壞該制品，短路恢復正常輸出
-
環境特性
2 溫度、濕度
工作溫度范圍：-40℃~+55℃
儲存溫度范圍：-40℃~+80℃
工作濕度：<=90%相對濕度（無冷凝）
部品最大溫升：?！?5度，額定負載，不帶外殼。
2 防塵和防水
無外殼
-
應用注意事項：
2 AM-RA-08L電源標稱的可正常工作的范圍內，輸出電流會有偏差，允許值為±3%，請在訂單中明確使用的輸入電壓和輸出負載情況，以便我們進行適當?shù)膮?shù)調整。
2 AM-RA-08L電源的負載是按白色LED燈珠（VF=3.125V）調整的，其它顏色的LED接入，請檢查接入VF值是否符合應用的電壓范圍。
安裝方法：
2 絕緣: LED日光燈電源可以采用大號熱縮管進行絕緣，或者用電工膠布進行絕緣。
2 安裝時，元件面朝著鋁塑管圓弧面，輸入輸出引線根據燈管要求進行調整。
