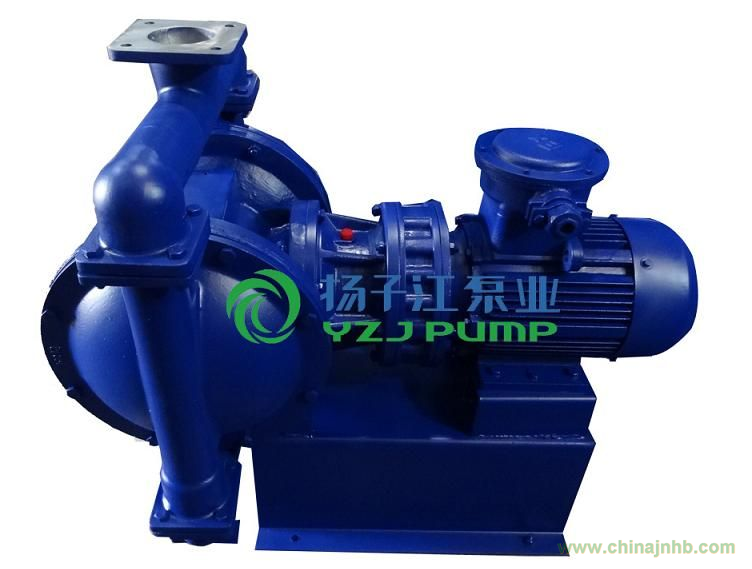

DBY型電動隔膜泵是一種新型的泵類,近年來,由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業,產品設計均參考美國ABEL公司樣機,該泵適用于低壓,即出口壓力≤3kgf/cm2的場合.
電動隔膜泵主要用途:
⑴各種劇毒、易燃、易揮發液體。
⑵各種強酸、強堿、強腐蝕液體。
⑶可輸送較高溫度的介質150℃。
⑷作為各種壓濾機前級送壓裝置。
⑸熱水回收及循環。
⑹油罐車、油庫、油品裝卸。
⑺泵吸泡菜果醬、土豆泥、巧克力等。
⑻泵吸油漆、樹膠、顏料粘合劑。
⑼各種瓷器軸漿水泥灌漿灰漿泥漿。
⑽各種橡膠漿乳膠、有機溶劑、填料。
⑾用泵為油輪駁船清倉吸取倉內污水及剩油。
⑿啤酒花及發酵粉稀漿、糖漿、糖密。
⒀泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
⒁各種特殊介質的吸送。
|
電動隔膜泵結構簡圖
|
|
|
電動隔膜泵技術參數
流量：0-20m3/h；
揚程：30m；
功率：0.37-4kw；
轉速：1450r/min；
口徑：10-100mm；
溫度：-15-+150℃；
自吸高度：5-7m。
電動隔膜泵型號意義：
DBY – 40
DBY - 電動隔膜泵；
40 - 進出口直徑
|
|
電動隔膜泵性能參數表
|
型 號
|
流量
（m3/h）
|
揚程
（m）
|
吸程
（m）
|
最大允許通
過顆粒直徑
（mm）
|
使用溫度℃
|
轉速
（r/min）
|
電機功率
（KW）
|
|
鑄鐵
|
不銹鋼
|
|
DBY-10
|
0.5
|
30
|
7
|
1
|
90
|
150
|
1450
|
0.37
|
|
DBY-15
|
0.75
|
30
|
7
|
1
|
90
|
150
|
1450
|
0.5
|
|
DBY-25
|
3.5
|
30
|
7
|
2.5
|
90
|
150
|
1450
|
1.5
|
|
DBY-40
|
4.5
|
30
|
7
|
2.5
|
90
|
150
|
1450
|
1.5
|
|
DBY-50
|
6.5
|
30
|
7
|
3
|
90
|
150
|
1450
|
2.2
|
|
DBY-65
|
8
|
30
|
7
|
4.5
|
90
|
150
|
1450
|
2.2
|
|
DBY-80
|
16
|
30
|
7
|
8
|
90
|
150
|
1450
|
4
|
|
DBY-100
|
20
|
30
|
7
|
8
|
90
|
150
|
1450
|
4
|
