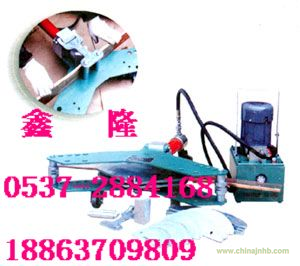

電動液壓彎排機
分離式液壓彎排機是一種新型的彎制鋁排，銅排的新額工具，它具有結構合理，操作方便，使用安全等特點。
一、液壓彎排機用途
DWP電動液壓彎排機適用于彎制鋁排、銅排，應用于工礦企業、變電所、電廠，是彎排的理想液壓工具。
電動液壓彎排機結構
由電動泵，高壓輸油管，快速接頭， 工作缸，彎排部件(包括上、下花板，夾板模頭，直角模頭，輥柱，R模板等)組成。
電動彎排機，彎排機，電動彎排機型號，電動彎排機價格，DWP-10A電動彎排機，液壓彎排機，手動彎排機，電動液壓彎排機，DWP-10A電動彎排機
DWP電動液壓彎排機規格與性能參數
1、型號：DWP-10A
2、最大工作壓力：63MPa
3、最大工作行程：250mm
4、彎排范圍：鋁銅排寬度40、50、60、80、100、120、125
厚度：4-12mm
5、彎曲角度：α≥90°
6、彎曲半徑：2.5倍排寬
7、油箱容量：2kg
8、液壓油牌號：N15
9、最大操作力：≤400N
DWP電動液壓彎排機（手動彎排機，整體式彎排機）采用優質材料和先進加工工藝，具有速度快及無故障工作時間長等特點。
液壓彎排機性能特點：(技術參數)
表一
|
型號
|
DWP-10A
|
DWP-12A
|
|
彎曲角度a
|
180度>a≥90度
|
180度>a>90度
|
|
彎排半徑mm
|
2.5倍排寬
|
2.5倍排寬
|
|
彎排厚度mm
|
4、5、6、8、10
|
4、5、6、8、10、12
|
|
彎排寬度mm
|
40、50、60、80、100
|
40、50、60、80、100、120
|
|
最大工作壓力MPa
|
45
|
50
|
|
最大工作行程mm
|
250
|
320
|
|
液壓油牌號
|
N15
|
N15
|
SWP-10A、SWP-12A液壓彎排機模板分配情況
表二
|
排寬mm
|
排厚mm
|
模板半徑mm
|
模板厚度mm
|
代用說明
|
|
40
|
4、5、6、8、10
|
100
|
4、5、8
|
10mm排厚用4+5mm模板合用；
6mm排厚用5mm模板代用
|
|
50
|
4、5、6、8、10
|
125
|
4、5、8
|
|
60
|
4、5、6、8、10
|
150
|
4、5、8
|
|
80
|
8、10
|
200
|
8、10
|
/
|
|
100
|
8、10
|
250
|
8、10
|
/
|
|
120
|
8、10、12
|
300
|
8、10、12
|
/
|
