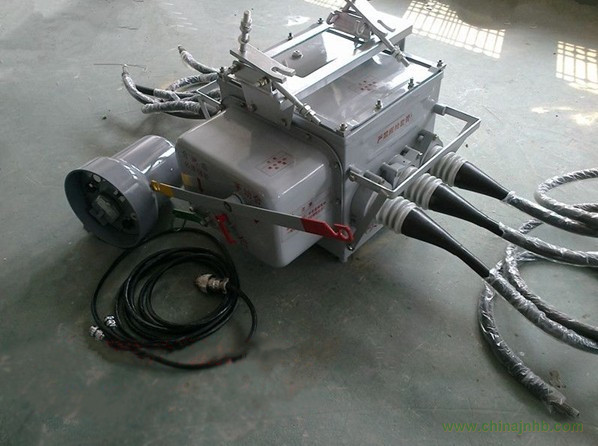

^VSP5-12^^VSP5-12^戶外柱上真空負荷開關適應于額定電壓為12kV、額定頻率50Hz的戶外三相交流配電系統中，作為開、合負荷電流和關合短路電流之用。適用于變電站、工礦企業及城、農網作保護和控制和城、農網自動化配電網絡以及頻繁操作的場所

產品結構及特點：

1. 卓越的開斷性能：在引進東芝技術，趕超日本技術，進行擴容設計，將關合短路電流擴容到20kA;采用真空滅弧，SF6氣體絕緣，開關內有與真空滅弧室相串聯的隔離斷口，滅弧性能和耐壓性能優越。二者間由機構保證動作順序（真空滅弧室先斷開后關合、隔離刀先合后斷開)。 適于開斷負荷電流，開關內除了真空斷口之外，還串有一個SF6隔離斷口，耐電壓性能特別優越。

2. 高安全性：滅弧和絕緣介質均為無油介質，在箱體頂部安裝有防爆裝置，即使發生意外內部故障，也不會有

高溫氣體或飛濺物泄漏出來。

3. 免維護：開關的主回路和操動機構軍密封在SF6氣體為介質的箱體內；開關的主回路采用電纜頭引出或采用我

司具有專利的拐角套管。

4. 由于采用零表壓SF6氣體絕緣，使開關體積精巧緊湊，同時又盡可能避免了漏氣隱患。具有手動/自動操作，

使開關操作靈活。配電磁操作機構，電保持。有電關合，失電分閘，結構簡單可靠。

5. 安裝方式靈活：可采用柱上吊裝或坐裝安裝方式。

6. 具有自動化配電接口:可配裝各種變比的電流互感器，用于測量和保護以及計量，及配備遠動輔助接點。

7. 高可靠性:集日本東芝三十多年真空設備技術和實踐結晶，用我公司完善的質量管理體系為保證，使生產的產 具有高度的可靠性，SF6氣體充氣壓力為零表壓，不易產生泄露，可靠的密封技術，使開關內的氣體可保證20年正常工作。實現了無油化、無火災、無爆炸危險，運行十分安全。

8. 無需檢查、保養：帶電部分及操作機構在密封容器之內，不受外部環境影響。電弧被封閉在密封的真空滅弧室內，開關內部無污染源，因此本開關運行期間無需保養和檢修。

概述

FZW28（A）-12F型戶外分界真空負荷開關使用于柱上安裝的場合，具有手動和電動操作功能。開關本體采用引進日本東芝公司VSP5-12，本開關為免維護負荷開關。采用真空滅弧和SF6氣體作對地及相間絕緣介質。

本產品符合：GB3804《高壓交流負荷開關》及GBT11022《高壓開關設備和控制設備標準的共用技術要求》。

本說明描述了柱上真空負荷開關的結構、功能和組裝方法。 FZW28（A）-12F型戶外分界真空負荷開關（VSP5-12開關本體與FDR-01控制器）具備故障檢測功能，保護控制功能和通訊功能，安裝于10KV架空線路上，可實現自動切除單相接地故障和自動隔離相間短路故障。安裝點適用于10KV配電線路用戶進線的責任分界點處，也可以適用于符合要求的分支線連接處。 自動閉鎖相間短路故障 快速定位故障點 自動切除單相接地故障
