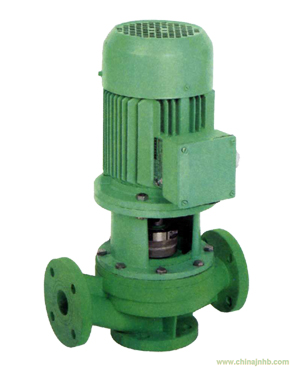

■FPG增強聚丙烯管道泵產品概述：
FPG增強聚丙烯管道泵一次注塑成型，機械強度高，耐腐蝕性能強，介質不與金屬接觸，機封密封使用壽命長，效率高、價格便宜，是替代不銹鋼泵和其它非金屬泵的理想產品。
■FPG增強聚丙烯管道泵型號意義：
.jpg)
■FPG增強聚丙烯管道泵結構圖：
|
1
|
泵體
|
.jpg)
|
|
2
|
葉輪
|
|
3
|
泵蓋
|
|
4
|
靜環壓蓋
|
|
5
|
機械密封
|
|
6
|
托架
|
|
7
|
柱頭螺釘
|
|
8
|
電機
|
|
9
|
葉輪軸
|
■FPG增強聚丙烯管道泵安裝說明：
1、管道泵在安裝使用前應仔細核對型號規格是否配套適用，并詳細閱讀產品使用說明書。
2、耐腐蝕泵在安裝使用前必須仔細檢查各部位緊固件有無松動，若有松動必須重新擰緊。
3、安裝管路不可直接支撐在泵的進出口法蘭上，必須另設支撐點，以防泵變形損壞。
4、泵的安裝位置高于液面(在泵的吸程允許范圍內)時，應在吸入管路端安裝底閥，并在排出管路上設置灌液螺孔和閥門，供起動前灌泵之用。
5、泵的進口直徑應安裝相同的吸入管，泵的出口管安裝同進口水平，最好配裝閥門，便于操作時先開機后開閥，先關閥后停機。
6、泵在安裝使用時應注意泵的流量和揚程必須按使用說明書標準，如揚程低達不到標準，應在泵出口處安裝球閥控制流量，以免超負荷燒壞電機。
FPG增強聚丙烯管道泵性能參數：
.jpg)
|
型號規格
|
流量
m3／h
|
揚程
m
|
轉速
r／m i n
|
效率
%
|
吸程
m
|
進出口
m m
|
配套電機
kW
|
|
25 FPG-11
|
4
|
11
|
2 90 0
|
46
|
5
|
25×25
|
0.55
|
|
40 FPG-18
|
12
|
18
|
2 900
|
54.4 3
|
6
|
40×40
|
1.5
|
|
50 FPG-22
|
18
|
22
|
2900
|
5 1.74
|
6
|
50×50
|
2.2
|
|
40 FPG-25
|
18
|
25
|
2 900
|
55.63
|
6
|
40×40
|
3
|
|
50 FPG-28
|
22
|
28
|
2 900
|
53.6 3
|
6
|
50×50
|
4
|
