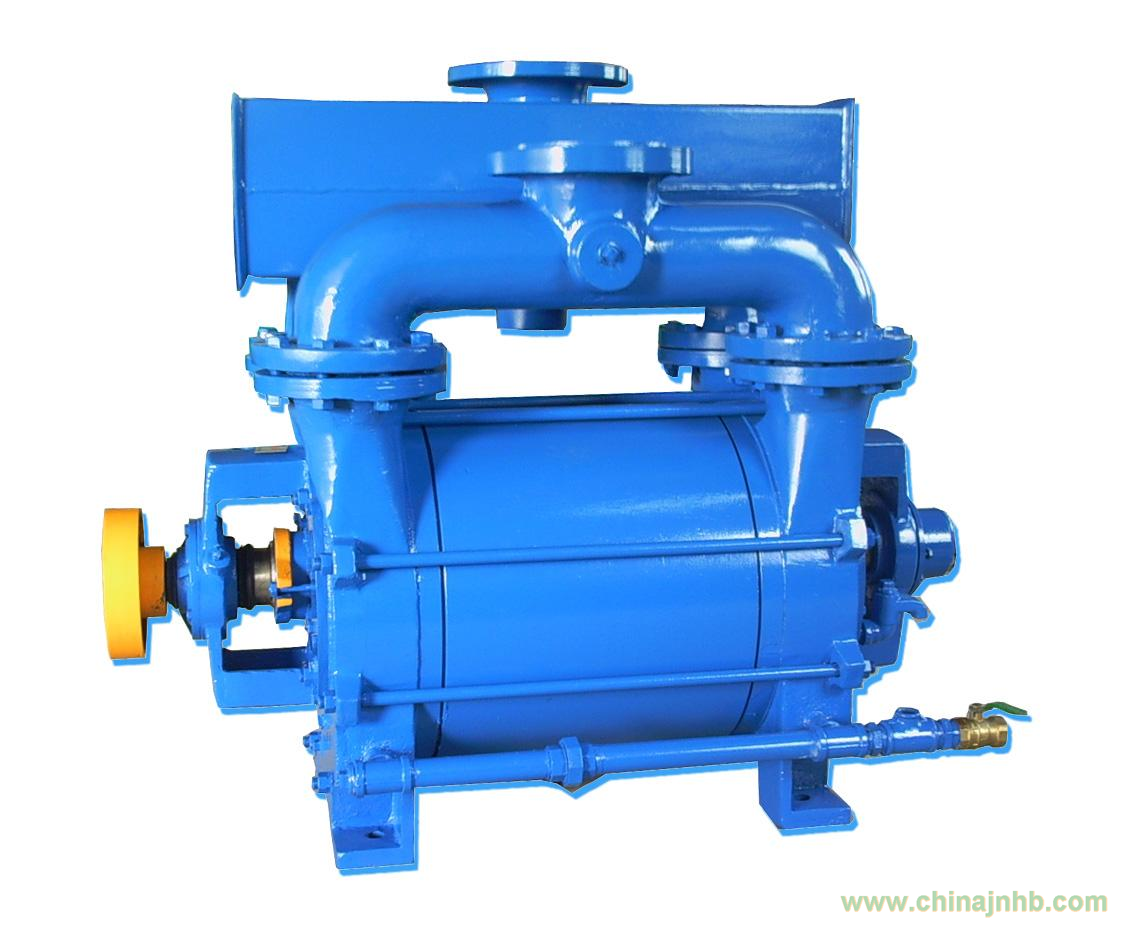

2BE型水環式真空泵產品概述：
2BE型水環式真空泵及壓縮機，是我公司在多年科研成果和生產經驗的基礎上，結合同類產品先進技術，研制開發的高效節能產品通常用于抽吸不含固體顆粒，不溶于水，無腐蝕性的氣體，以便在密閉容器中形成真空和壓力。通過改變結果材料，亦可用于抽吸腐蝕氣體或以腐蝕性液體做工作液。2BE型水環式真空泵廣泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、石器、洗煤、選礦、化肥等行業。
2BE型水環式真空泵采用單級作用的結構形式，具有結構簡單，維修方便，運行可靠，高效節能的優點，并能適應排水量大，載荷沖擊波動等惡劣工況。
我們對于2BE型水環式真空泵關鍵部位，如分配板，葉輪和泵軸進行了系統優化設計，簡化了結構，提高了性能，實現節能，采用焊接葉輪，葉片一次沖壓、成型，型線合理；從根本上解決了動平衡問題。葉輪與泵軸采用熱裝過盈配合，性能可靠，運轉平穩。葉輪焊接后，整體運行良好的熱處理，葉片具有良好的韌性，使葉片的抗沖擊，抗折彎能力得以根本保證，2BE型水環式真空泵能適應載荷沖擊波動的惡劣工況。
2BE型水環式真空泵，自帶氣水分離器，多位置沒有排氣口，泵蓋設有排氣閥檢修窗口，葉輪與分配板間隙通過定位軸兩端壓蓋調整，安裝使用方便，操作簡單，便于維修。
■ 2BE型水環式真空泵型號意義：
.jpg)
■ 2BE型水環式真空泵產品特點：
1、軸承全部采用原裝進口軸承，保證了2BE型水環式真空泵的葉輪精確定位及運轉過程中的高穩定性。
2、葉輪材質全部采用球墨鑄鐵鑄造或鋼板焊接，充分保證了2BE型水環式真空泵葉輪在各種惡劣工況下的穩定性，且大大提高了2BE型水環式真空泵的使用壽命。
4、泵體全部采用鋼板制作，提高了2BE型水環式真空泵的使用壽命。
5、2BE型水環式真空泵的軸套作為最易損壞的零件，本公司全部采用高鉻不銹鋼制作，比普通材質壽命提高了5倍。
6、2BE型水環式真空泵皮帶輪（皮帶傳動）采用標準高精度錐套皮帶輪，運行可靠，皮帶壽命長，拆卸方便。
7、2BE型水環式真空泵聯軸器（直聯傳動）采用標準高強度彈性聯軸器，彈性元件采用聚氨酯材質，運行穩定可靠，使用壽命長。
8、獨特的上置式氣水分離器節約空間，并有效降低了2BE型水環式真空泵噪聲。
9、鑄件全部采用樹脂砂鑄造，表面質量好。鑄件表面無需打膩，使2BE型水環式真空泵散熱效果最好。
10、機械密封（選配件）全部采用進口件，充分保證2BE型水環式真空泵在長時間運行過程中無泄漏。
11、2BE型水環式真空泵泵體內壁型線采用近似橢圓的型線以保證好的抽氣效果。
■ 2BE型水環式真空泵結構圖：
.jpg)
■ 2BE型水環式真空泵性能參數：
|
型號
|
轉速
（傳動方式）
r/min
|
軸功率
kW
|
電機功率
kW
|
配用電機
380V
|
極限真空度
mbar
|
最大抽氣速率
|
泵重
(整機）
kg
|
|
m3/h
|
m3/min
|
|
2BE1 102-0
|
1450（直聯）
1300（皮帶）
1625（皮帶）
1750（皮帶）
|
5.8
5.0
6.8
8.0
|
7.5
7.5
7.5
11
|
Y132M-4
Y132M-4
Y132M-4
Y160M-4
|
33mbar
(-0.098MPa)
|
235
210
270
290
|
3.9
3.5
4.5
4.8
|
311
295
311
346
|
|
2BE1 103-0
|
1450（直聯）
1300（皮帶）
1625（皮帶）
1750（皮帶）
|
8.2
7.0
9.9
11.1
|
11
11
15
15
|
Y160M-4
Y160M-4
Y160L-4
Y160L-4
|
33mbar
(-0.098MPa)
|
340
300
385
412
|
5.7
5.0
6.4
6.9
|
363
347
388
388
|
|
2BE1 151-0
|
1450（直聯）
1100（皮帶）
1300（皮帶）
1625（皮帶）
1750（皮帶）
|
10.8
7.2
9.2
13.2
14.8
|
15
11
11
15
18.5
|
Y160L-4
Y160M-4
Y160M-4
Y160L-4
Y180M-4
|
33mbar
(-0.098MPa)
|
405
300
360
445
470
|
6.8
5.0
6.0
7.4
7.8
|
469
428
444
469
503
|
|
2BE1 152-0
|
1450（直聯）
1100（皮帶）
1300（皮帶）
1625（皮帶）
1750（皮帶）
|
12.5
8.3
10.5
15.0
17.2
|
15
11
15
18.5
22
|
Y160L-4
Y160M-4
Y160L-4
Y180M-4
Y180L-4
|
33mbar
(-0.098MPa)
|
465
340
415
510
535
|
7.8
5.7
6.9
8.5
8.9
|
481
437
481
515
533
|
|
2BE1 153-0
|
1450（直聯）
1100（皮帶）
1300（皮帶）
1625（皮帶）
1750（皮帶）
|
16.3
10.6
13.6
19.6
22.3
|
18.5
15
18.5
22
30
|
Y180M-4
Y160L-4
Y180M-4
Y180L-4
Y200L-4
|
33mbar
(-0.098MPa)
|
600
445
540
660
700
|
10.0
7.4
9.0
11.0
11.7
|
533
480
533
551
601
|
|
2BE1 202-0
|
970（直聯）
790（皮帶）
880（皮帶）
1100（皮帶）
1170（皮帶）
1300（皮帶）
|
17
14
16
22
25
30
|
22
18.5
18.5
30
30
37
|
Y200L2-6
Y180M-4
Y180M-4
Y200L-4
Y200L-4
Y225S-4
|
33mbar
(-0.098MPa)
|
760
590
670
850
890
950
|
12.7
9.8
11.2
14.2
14.8
15.8
|
875
850
850
940
945
995
|
|
2BE1 203-0
|
970（直聯）
790（皮帶）
880（皮帶）
1100（皮帶）
1170（皮帶）
1300（皮帶）
|
27
20
23
33
37
45
|
37
30
30
45
45
55
|
Y250M-6
Y200L-4
Y200L-4
Y225M-4
Y225M-4
Y250M-4
|
33mbar
(-0.098MPa)
|
1120
880
1000
1270
1320
1400
|
18.7
14.7
16.7
21.2
22.0
23.3
|
1065
995
995
1080
1085
1170
|
|
2BE1 252-0
|
740（直聯）
558（皮帶）
660（皮帶）
832（皮帶）
885（皮帶）
938（皮帶）
|
38
26
31.8
49
54
60
|
45
30
37
55
75
75
|
Y280M-8
Y200L-4
Y225S-4
Y250M-4
Y280S-4
Y280S-4
|
33mbar
(-0.098MPa)
|
1700
1200
1500
1850
2000
2100
|
28.3
20.0
25.0
30.8
33.3
35.0
|
1693
1460
1515
1645
1805
1805
|
|
2BE1 253-0
|
740（直聯）
560（皮帶）
660（皮帶）
740（皮帶）
792（皮帶）
833（皮帶）
885（皮帶）
938（皮帶）
|
54
37
45
54
60
68
77
86
|
75
45
55
75
75
90
90
110
|
Y315M-8
Y225M-4
Y250M-4
Y280S-4
Y280S-4
Y280M-4
Y280M-4
Y315S-4
|
33mbar
(-0.098MPa)
|
2450
1750
2140
2450
2560
2700
2870
3020
|
40.8
29.2
35.7
40.8
42.7
45.0
47.8
50.3
|
2215
1695
1785
1945
1945
2055
2060
2295
|
|
2BE1 303-0
|
740（直聯）
590（直聯）
466（皮帶）
521（皮帶）
583（皮帶）
657（皮帶）
743（皮帶）
|
98
65
48
54
64
78
99
|
110
75
55
75
75
90
132
|
Y315L2-8
Y315L2-10
Y250M-4
Y280S-4
Y280S-4
Y280M-4
Y315M-4
|
33mbar
(-0.098MPa)
|
4000
3200
2500
2800
3100
3580
4000
|
66.7
53.3
41.7
46.7
51.7
59.7
66.7
|
3200
3200
2645
2805
2810
2925
3290
|
|
2BE1 305-1
2BE1 306-1
|
740（直聯）
590（直聯）
490（皮帶）
521（皮帶）
583（皮帶）
657（皮帶）
743（皮帶）
|
102
70
55
59
68
84
103
|
132
90
75
75
90
110
132
|
Y355M1-8
Y355M1-10
Y280S-4
Y280S-4
Y280M-4
Y315S-4
Y315M-4
|
160mbar
(-0.085MPa)
|
4650
3750
3150
3320
3700
4130
4650
|
77.5
62.5
52.5
55.3
61.2
68.8
77.5
|
3800
3800
2950
3000
3100
3300
3450
|
|
2BE1 353-0
|
590（直聯）
390（皮帶）
415（皮帶）
464（皮帶）
520（皮帶）
585（皮帶）
620（皮帶）
660（皮帶）
|
121
65
70
81
97
121
133
152
|
160
75
90
110
132
160
160
185
|
Y355L2-10
Y280S-4
Y280M-4
Y315S-4
Y315M-4
Y315L1-4
Y315L1-4
Y315L2-4
|
33mbar
(-0.098MPa)
|
5300
3580
3700
4100
4620
5200
5500
5850
|
88.3
59.7
61.7
68.3
77.0
86.7
91.7
97.5
|
4750
3560
3665
3905
4040
4100
4100
4240
|
|
2BE1 355-1
2BE1 356-1
|
590（直聯）
390（皮帶）
435（皮帶）
464（皮帶）
520（皮帶）
555（皮帶）
585（皮帶）
620（皮帶）
|
130
75
86
90
102
115
130
145
|
160
90
110
110
132
132
160
185
|
Y355L2-10
Y280M-4
Y315S-4
Y315S-4
Y315M-4
Y315M-4
Y315L1-4
Y315L2-4
|
160mbar
(-0.085MPa)
|
6200
4180
4600
4850
5450
5800
6100
6350
|
103.3
69.7
76.7
80.8
90.8
98.3
101.7
105.8
|
5000
3920
4150
4160
4290
4300
4350
4450
|
|
2BE1 403-0
|
330（皮帶）
372（皮帶）
420（皮帶）
472（皮帶）
530（皮帶）
565（皮帶）
|
97
110
131
160
203
234
|
132
132
160
200
250
280
|
Y315M-4
Y315M-4
Y315L1-4
Y315L2-4
Y355M2-4
Y355L1-4
|
33mbar
(-0.098MPa)
|
5160
5700 6470
7380
8100
8600
|
86.0
95.0
107.8
123.0
135.0
143.3
|
5860
5870
5950
6190
6630
6800
|
|
2BE1 405-1
2BE1 406-1
|
330（皮帶）
372（皮帶）
420（皮帶）
472（皮帶）
530（皮帶）
565（皮帶）
|
100
118
140
170
206
235
|
132
160
185
200
250
280
|
Y315M-4
Y315L1-4
Y315L2-4
Y315L2-4
Y355M2-4
Y355L1-4
|
160mbar
(-0.085MPa)
|
6000
6700
7500
8350
9450
10100
|
100.0
111.7
125.0
139.2
157.5
168.3
|
5980
6070
6200
6310
6750
6920
|
■ 2BE型水環式真空泵安裝尺寸：
2BE1 202/203/252/253泵頭安裝尺寸
.gif)
N1.0進氣端法蘭 N1.1連通管法蘭 N2.0排氣端法蘭
N2.2分離器法蘭 N3.0工作液接口 N4.0分離器排液口
N4.2沖洗、排液口 N4.3泄漏液排放口
|
代號
|
A
|
B1
|
B
|
b
|
C
|
d
|
d6
|
E
|
F
|
H1
|
H2
|
H3
|
H4
|
H5
|
I
|
|
2BE1 202
|
975
|
340
|
700
|
14
|
629
|
50
|
24
|
37
|
82
|
127
|
315
|
590
|
840
|
985
|
50
|
|
2BE1 203
|
1095
|
340
|
700
|
14
|
629
|
50
|
24
|
37
|
82
|
127
|
315
|
590
|
840
|
985
|
50
|
|
2BE1 252
|
1225
|
465
|
800
|
20
|
799
|
70
|
28
|
42
|
105
|
148
|
400
|
755
|
1030
|
1245
|
80
|
|
2BE1 253
|
1375
|
465
|
800
|
20
|
799
|
70
|
28
|
42
|
105
|
148
|
400
|
755
|
1030
|
1245
|
80
|
|
代號
|
J
|
K
|
L
|
m
|
N
|
S
|
T
|
W1
|
W2
|
N3.0
|
N4.0
|
N4.2
|
N4.3
|
|
|
|
2BE1 202
|
507
|
395
|
227
|
53.5
|
175
|
198
|
427
|
155
|
155
|
G1"
|
G3"
|
G3/4"
|
G3/4"
|
|
|
|
2BE1 203
|
567
|
515
|
227
|
53.5
|
175
|
258
|
547
|
155
|
155
|
G1"
|
G3"
|
G3/4"
|
G3/4"
|
|
|
|
2BE1 252
|
630
|
525
|
263
|
74.5
|
200
|
263
|
570
|
215
|
215
|
G11/4"
|
G3"
|
G1"
|
G3/4"
|
|
|
|
2BE1 253
|
705
|
675
|
263
|
74.5
|
200
|
338
|
720
|
215
|
215
|
G11/4"
|
G3"
|
G1"
|
G3/4"
|
|
|
|
代號
|
DN
|
d1
|
d2
|
d3
|
d4
|
n
|
代號
|
DN
|
d1
|
d2
|
d3
|
d4
|
n
|
|
2BE1 202
|
N1.0
N2.0
|
100
|
18
|
158
|
180
|
220
|
8
|
2BE1 252
|
N1.0
N2.0
|
125
|
18
|
188
|
210
|
250
|
8
|
|
N1.1
N2.2
|
125
|
18
|
188
|
210
|
250
|
8
|
N1.1
N2.2
|
150
|
22
|
212
|
240
|
285
|
8
|
|
2BE1 203
|
N1.0
N2.0
|
100
|
18
|
158
|
180
|
220
|
8
|
2BE1 253
|
N1.0
N2.0
|
125
|
18
|
188
|
210
|
250
|
8
|
|
N1.1
N2.2
|
125
|
18
|
188
|
210
|
250
|
8
|
N1.1
N2.2
|
150
|
22
|
212
|
240
|
285
|
8
|
2BE1 202/203/252/253直聯傳動安裝尺寸
N1.0進氣端法蘭 N1.1連通管法蘭 N2.0排氣端法蘭
N2.2分離器法蘭 N3.0工作液接口 N4.0分離器排液口
N4.2沖洗、排液口 N4.3泄漏液排放口
|
代號
|
A
|
B1
|
d6
|
E
|
H2
|
H3
|
H4
|
H5
|
H6
|
J
|
K
|
L
|
N
|
P
|
R
|
|
2BE1 202
|
1785
|
600
|
27
|
37
|
804
|
1160
|
302
|
1015
|
490
|
507
|
1060
|
469
|
36
|
1625
|
280
|
|
2BE1 203
|
2035
|
600
|
27
|
37
|
804
|
1160
|
302
|
1015
|
490
|
567
|
1060
|
529
|
206
|
1625
|
280
|
|
2BE1 252
|
2285
|
700
|
27
|
42
|
979
|
1425
|
328
|
1210
|
580
|
630
|
1560
|
595
|
250
|
1800
|
120
|
|
2BE1 253
|
2655
|
700
|
27
|
42
|
979
|
1425
|
328
|
1210
|
580
|
705
|
1820
|
670
|
250
|
2060
|
120
|
|
代號
|
S
|
W1
|
W2
|
N3.0
|
N4.0
|
N4.2
|
N4.3
|
|
|
|
|
|
|
|
|
|
2BE1 202
|
175
|
155
|
155
|
G1"
|
G3"
|
G3/4"
|
G3/4"
|
|
|
|
|
|
|
|
|
|
2BE1 203
|
175
|
155
|
155
|
G1"
|
G3"
|
G3/4"
|
G3/4"
|
|
|
|
|
|
|
|
|
|
2BE1 252
|
200
|
215
|
215
|
G11/4"
|
G3"
|
G1"
|
G3/4"
|
|
|
|
|
|
|
|
|
|
2BE1 253
|
200
|
215
|
215
|
G11/4"
|
G3"
|
G1"
|
G3/4"
|
|
|
|
|
|
|
|
|
|
代號
|
DN
|
d1
|
d2
|
d3
|
d4
|
n
|
代號
|
DN
|
d1
|
d2
|
d3
|
d4
|
n
|
|
2BE1 202
|
N1.0
N2.0
|
100
|
18
|
158
|
180
|
220
|
8
|
2BE1 252
|
N1.0
N2.0
|
125
|
18
|
188
|
210
|
250
|
8
|
|
N1.1
N2.2
|
125
|
18
|
188
|
210
|
250
|
8
|
N1.1
N2.2
|
150
|
22
|
212
|
240
|
285
|
8
|
|
2BE1 203
|
N1.0
N2.0
|
100
|
18
|
158
|
180
|
220
|
8
|
2BE1 253
|
N1.0
N2.0
|
125
|
18
|
188
|
210
|
250
|
8
|
|
N1.1
N2.2
|
125
|
18
|
188
|
210
|
250
|
8
|
N1.1
N2.2
|
150
|
22
|
212
|
240
|
285
|
8
|
2BE1 202/203/252/253皮帶傳動安裝尺寸
N1.0進氣端法蘭 N1.1連通管法蘭 N2.0排氣端法蘭
N2.2分離器法蘭 N3.0工作液接口 N4.0分離器排液口
N4.2沖洗、排液口 N4.3泄漏液排放口
|
代號
|
B1
|
B2
|
B3
|
B4
|
B
|
d6
|
E
|
H2
|
H3
|
H4
|
H5
|
H6
|
K1
|
K2
|
P
|
|
2BE1 202
|
730
|
273
|
951
|
469
|
1030
|
27
|
37
|
470
|
784
|
1140
|
282
|
995
|
580
|
580
|
1400
|
|
2BE1 203
|
850
|
333
|
1071
|
529
|
1140
|
27
|
37
|
470
|
784
|
1140
|
282
|
995
|
580
|
580
|
1400
|
|
2BE1 252
|
950
|
345
|
1230
|
595
|
1280
|
27
|
42
|
580
|
979
|
1425
|
328
|
1210
|
800
|
800
|
1900
|
|
2BE1 253
|
1100
|
420
|
1380
|
670
|
1430
|
27
|
42
|
580
|
979
|
1425
|
328
|
1210
|
800
|
800
|
1900
|
|
代號
|
R
|
S
|
W1
|
W2
|
N3.0
|
N4.0
|
N4.2
|
N4.3
|
|
|
|
|
|
|
|
|
2BE1 202
|
120
|
180
|
155
|
155
|
G1"
|
G3"
|
G3/4"
|
G3/4"
|
|
|
|
|
|
|
|
|
2BE1 203
|
120
|
180
|
155
|
155
|
G1"
|
G3"
|
G3/4"
|
G3/4"
|
|
|
|
|
|
|
|
|
2BE1 252
|
150
|
200
|
215
|
215
|
G11/4"
|
G3"
|
G1"
|
G3/4"
|
|
|
|
|
|
|
|
|
2BE1 253
|
150
|
200
|
215
|
215
|
G11/4"
|
G3"
|
G1"
|
G3/4"
|
|
|
|
|
|
|
|
|
代號
|
DN
|
d1
|
d2
|
d3
|
d4
|
n
|
代號
|
DN
|
d1
|
d2
|
d3
|
d4
|
n
|
|
2BE1 202
|
N1.0
N2.0
|
100
|
18
|
158
|
180
|
220
|
8
|
2BE1 252
|
N1.0
N2.0
|
125
|
18
|
188
|
210
|
250
|
8
|
|
N1.1
N2.2
|
125
|
18
|
188
|
210
|
250
|
8
|
N1.1
N2.2
|
150
|
22
|
212
|
240
|
285
|
8
|
|
2BE1 203
|
N1.0
N2.0
|
100
|
18
|
158
|
180
|
220
|
8
|
2BE1 253
|
N1.0
N2.0
|
125
|
18
|
188
|
210
|
250
|
8
|
|
N1.1
N2.2
|
125
|
18
|
188
|
210
|
250
|
8
|
N1.1
N2.2
|
150
|
22
|
212
|
240
|
285
|
8
|
2BE1 303/305/306/353/355/356泵頭安裝尺寸
N1.0進氣端法蘭 N1.1連通管法蘭 N2.0排氣端法蘭 N2.01上置排氣法蘭
N2.2分離器法蘭 N3.0工作液接口 N3.2填料函密封液接口
N4.0分離器排液口 N4.2沖洗、排液口 N4.3泄漏液排放口 N5.0自動溢流閥
|
代號
|
A
|
B1
|
B2
|
b
|
DN1
|
d
|
d6
|
d7
|
d8
|
d9
|
F
|
H1
|
H2
|
H3
|
H4
|
H5
|
H6
|
|
2BE1 303
|
1580
|
670
|
1010
|
28
|
25
|
100
|
35
|
M12
|
68
|
85
|
165
|
335
|
475
|
910
|
935
|
825
|
1185
|
|
2BE1 305/306
|
1690
|
670
|
1010
|
28
|
25
|
100
|
35
|
M12
|
68
|
85
|
165
|
335
|
475
|
910
|
935
|
825
|
1185
|
|
2BE1 353
|
1745
|
800
|
1160
|
32
|
32
|
120
|
35
|
M12
|
78
|
100
|
165
|
395
|
560
|
1050
|
1080
|
930
|
1370
|
|
2BE1 355/356
|
1885
|
800
|
1160
|
32
|
32
|
120
|
35
|
M12
|
78
|
100
|
165
|
395
|
560
|
1050
|
1080
|
930
|
1370
|
|
代號
|
H7
|
I
|
J
|
L1
|
L2
|
L3
|
m
|
S
|
T1
|
T2
|
T3
|
W1
|
W2
|
W3
|
W4
|
N3.2
|
N4.3
|
|
2BE1 303
|
1360
|
205
|
875
|
430
|
443
|
315
|
106
|
395
|
890
|
864
|
790
|
230
|
230
|
480
|
505
|
G1/2"
|
G1/2"
|
|
2BE1 305/306
|
1360
|
205
|
930
|
430
|
443
|
315
|
106
|
450
|
1000
|
974
|
900
|
230
|
230
|
480
|
505
|
G1/2"
|
G1/2"
|
|
2BE1 353
|
1570
|
245
|
955
|
430
|
455
|
335
|
127
|
455
|
1050
|
1000
|
910
|
285
|
285
|
555
|
580
|
G1/2"
|
G1/2"
|
|
2BE1 355/356
|
1570
|
245
|
1025
|
430
|
455
|
335
|
127
|
525
|
1190
|
1140
|
1050
|
285
|
285
|
555
|
580
|
G1/2"
|
G1/2"
|
|
代號
|
DN
|
d1
|
d2
|
d3
|
d4
|
n
|
代號
|
DN
|
d1
|
d2
|
d3
|
d4
|
n
|
|
|
|
2BE1 303
2BE1 305
2BE1 306
|
N1.0
N2.01
|
150
|
22
|
212
|
240
|
285
|
8
|
2BE1 353
2BE1 355
2BE1 356
|
N1.0
N2.01
|
200
|
22
|
268
|
295
|
340
|
8
|
|
|
|
N1.1
N2.2
|
200
|
22
|
268
|
295
|
340
|
8
|
N1.1
N2.2
|
250
|
22
|
320
|
350
|
395
|
12
|
|
|
|
N2.0
|
125
|
18
|
188
|
210
|
250
|
8
|
N2.0
|
150
|
22
|
212
|
240
|
285
|
8
|
|
|
|
N4.0
|
100
|
18
|
158
|
180
|
220
|
8
|
N4.0
|
125
|
18
|
188
|
210
|
250
|
8
|
|
|
2BE1 303/305/306/353/355/356直聯傳動安裝尺寸
N1.1連通管法蘭 N2.2分離器法蘭 N3.0工作液接口
N3.2填料函密封液接口 N4.0分離器排液口
N4.2沖洗、排液口 N4.3泄漏液排放口 N5.0自動溢流閥
|
代號
|
A
|
B1
|
DN1
|
d6
|
d7
|
d8
|
d9
|
H2
|
H3
|
H4
|
H5
|
I
|
J
|
K1
|
K2
|
|
2BE1 303
|
2855
|
870
|
25
|
27
|
M12
|
68
|
85
|
1025
|
1560
|
1385
|
675
|
205
|
875
|
1050
|
1050
|
|
2BE1 305/306
|
3208
|
870
|
25
|
27
|
M12
|
68
|
85
|
1025
|
1560
|
1385
|
675
|
205
|
930
|
1225
|
1225
|
|
2BE1 353
|
3265
|
990
|
32
|
27
|
M12
|
78
|
100
|
1240
|
1880
|
1680
|
870
|
245
|
955
|
1185
|
1185
|
|
2BE1 355/356
|
3580
|
990
|
32
|
27
|
M12
|
78
|
100
|
1240
|
1880
|
1680
|
870
|
245
|
1025
|
1270
|
1270
|
|
代號
|
L
|
P
|
R
|
W1
|
W2
|
N3.2
|
N4.3
|
|
|
|
|
|
|
|
|
|
2BE1 303
|
705
|
2380
|
140
|
230
|
230
|
G1/2"
|
G1/2"
|
|
|
|
|
|
|
|
|
|
2BE1 305/306
|
760
|
2750
|
150
|
230
|
230
|
G1/2"
|
G1/2"
|
|
|
|
|
|
|
|
|
|
2BE1 353
|
790
|
2670
|
150
|
285
|
285
|
G1/2"
|
G1/2"
|
|
|
|
|
|
|
|
|
|
2BE1 355/356
|
860
|
2840
|
150
|
285
|
285
|
G1/2"
|
G1/2"
|
|
|
|
|
|
|
|
|
|
代號
|
DN
|
d1
|
d2
|
d3
|
d4
|
n
|
代號
|
DN
|
d1
|
d2
|
d3
|
d4
|
n
|
|
2BE1 303
2BE1 305
2BE1 306
|
N1.1
N2.2
|
200
|
22
|
268
|
295
|
340
|
8
|
2BE1 353
2BE1 355
2BE1 356
|
N1.1
N2.2
|
250
|
22
|
320
|
350
|
395
|
12
|
|
N4.0
|
100
|
18
|
158
|
180
|
220
|
8
|
N4.0
|
125
|
18
|
188
|
210
|
250
|
8
|
2BE1 303/305/306/353/355/356皮帶傳動安裝尺寸
.gif)
N1.1連通管法蘭 N2.2分離器法蘭 N3.0工作液接口
N3.2填料函密封液接口 N4.0分離器排液口
N4.2沖洗、排液口 N4.3泄漏液排放口 N5.0自動溢流閥
|
代號
|
A
|
B1
|
B2
|
B3
|
B4
|
B
|
DN1
|
d6
|
d7
|
d8
|
d9
|
H2
|
H3
|
H4
|
H5
|
|
2BE1 303
|
2285
|
1332
|
500
|
1560
|
705
|
1625
|
25
|
27
|
M12
|
68
|
85
|
725
|
1075
|
1610
|
1435
|
|
2BE1 305/306
|
2285
|
1442
|
555
|
1670
|
760
|
1735
|
25
|
27
|
M12
|
68
|
85
|
725
|
1075
|
1610
|
1435
|
|
2BE1 353
|
2600
|
1452
|
555
|
1730
|
790
|
1930
|
32
|
27
|
M12
|
78
|
100
|
900
|
1270
|
1910
|
1710
|
|
2BE1 355/356
|
2600
|
1592
|
625
|
1870
|
860
|
2070
|
32
|
27
|
M12
|
78
|
100
|
900
|
1270
|
1910
|
1710
|
|
代號
|
I
|
K1
|
K2
|
P
|
R
|
S
|
W1
|
W2
|
N3.2
|
N4.3
|
|
|
|
|
|
|
2BE1 303
|
205
|
970
|
970
|
2240
|
150
|
285
|
230
|
230
|
G1/2"
|
G1/2"
|
|
|
|
|
|
|
2BE1 305/306
|
205
|
970
|
970
|
2240
|
150
|
285
|
230
|
230
|
G1/2"
|
G1/2"
|
|
|
|
|
|
|
2BE1 353
|
245
|
1000
|
1000
|
2400
|
200
|
350
|
285
|
285
|
G1/2"
|
G1/2"
|
|
|
|
|
|
|
2BE1 355/356
|
245
|
1000
|
1000
|
2400
|
200
|
350
|
285
|
285
|
G1/2"
|
G1/2"
|
|
|
|
|
|
|
代號
|
DN
|
d1
|
d2
|
d3
|
d4
|
n
|
代號
|
DN
|
d1
|
d2
|
d3
|
d4
|
n
|
|
2BE1 303
2BE1 305
2BE1 306
|
N1.1
N2.2
|
200
|
22
|
268
|
295
|
340
|
8
|
2BE1 353
2BE1 355
2BE1 356
|
N1.1
N2.2
|
250
|
22
|
320
|
350
|
395
|
12
|
|
N4.0
|
100
|
18
|
158
|
180
|
220
|
8
|
N4.0
|
125
|
18
|
188
|
210
|
250
|
8
|
我們嚴格執行《售后服務承諾書》，我們深信優質、系統、全面、快捷的服務是事業發展的基礎。經過多年的不斷探索和進取，我們堅信"以客戶為核心，以產品質量為根本"的服務理念。并以嚴格的管理、先進的技術創建國內泵業一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，達到顧客滿意"的質量方針，堅持"用戶第一"的原則，構建良好的銷售服務體系，為客戶提供優質的售前、售中及售后服務!
一、售前服務承諾
1、提供專業咨詢。在2小時之內答復您提出的專業技術問題。
2、提供詳細資料。在一個工作日內完成客戶要求的合理的資料需求。
3、提供合理報價。在2小時之內為您提供合理報價。
二、售中服務承諾
1、確認訂單后擬訂合同并嚴格履行合同內容。
2、自覺遵守合同法的規定，確保合同及技術協議順利履行。
3、竭力按時按量為您提供優質產品，并采用最優運輸方式，確保您收到貨物完好無缺。
4、積極與客戶溝通，尊重用戶需求與安排，為用戶提供周到的技術支持。
5、我們承諾無論合同金額大小，所有客戶享受的服務都是公平的。
三、售后服務承諾
1、任何由季誠出廠的產品均享有出廠當日起算的十二個月的質保期（易損件除外）。
2、任何由季誠出廠的產品出貨前均經過嚴格的質量檢測。
3、質保期間產品出現任何問題，如查明確為產品本身質量問題，我們將嚴格落實“包退、包修、包換”的品質承諾，請放心購買和使用由季誠出廠的每一款產品。
