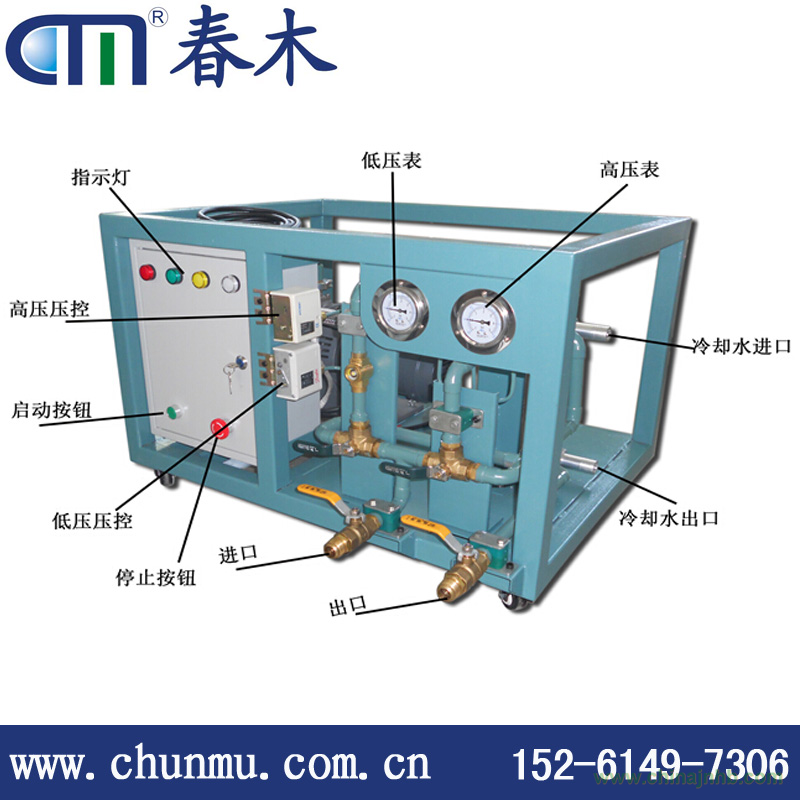

CMR123系列低壓冷媒回收抽空一體機
CMR123系列低壓冷媒回收抽空一體機是針對低壓冷媒：R123/R245FA/R141B/R1233zd等設計開發的快速回收抽空二合一設備。是維修低壓冷媒機組的好幫手。
一、主要特點：
1、采用低壓冷媒回收專用無油真空壓縮機設計；
2、水冷設計，回收速度快，真空度高，回收徹底，免維護；
3、換向閥設計，氣體回收和液體回收無需跟換管道；
4、成熟的系統設計和完善的保護系統，確保安全運行；
5、回收抽空二合一設計、使用更方便。
二、技術參數
|
型號
|
壓縮機流量
|
極限真空
|
液體回收
速度
|
氣體回收速度
|
功率
|
重量
|
電壓
|
|
CMR123-20
|
20m3/h
|
20Pa
|
≤2400kg/h
|
≤96kg/h
|
2HP
|
55kg
|
380v50hz
|
三、主要配置：
1、壓力表：瑞士威科
2、壓力控制器：丹佛斯
3、壓縮機：寶華定制
四：回收原理圖
1、推拉回收操作方式如下：
（1）按照連接圖要求連接所有管道。
（2）依次打開回收罐的氣相口閥、液相口閥，回收機進出口閥門，將三通閥打開至 推拉位置，如上圖所示把手與地面垂直位置，空調上的氣體閥和液體閥從連接 管的另一頭微微打開放掉管道內的空氣，然后擰緊管道。
（3）檢查所有管道連接和管道開啟無誤后打開CMR123電源，回收機開始工作?；? 收機將鋼瓶中的制冷劑氣體抽出，并將壓縮后的制冷劑輸送到空調中，這樣鋼 瓶中的壓力會下降。
（4）因為空調內制冷劑的壓力大于鋼瓶內的壓力，在壓力差的作用下，空調內的制 冷劑液體通過空調側液體接口和鋼瓶側液體接口相連接的管道流入鋼瓶
（5）視液鏡中的液體回收完后，關閉回收機。將三通閥打回至氣態回收位置，鋼瓶 液閥和空調液閥要關掉，開啟回收機，開啟冷卻水，回收剩余的氣體制劑。
2、直接回收氣體示意圖：
（1）按照連接圖要求連接所有管道。
（2）依次打開回收罐的氣體閥、空調上的氣體閥和回收機上的進出口閥門，從連接管的另一頭微打開放掉管道內的空氣，然后擰緊管道。
（3）檢查所有管道連接和管道開啟無誤后打開CMR123電源，回收機開始工作；空調內剩余的制冷劑氣體通過回收機內的壓縮機壓縮冷凝后進入鋼瓶中。
（4）當空調內的制冷劑壓力下降到-0.07Mpa時，回收機自動停止工作。
