TB42401.0磁錘棒
磁錘棒，長度380mm，直徑62，材質：65號冷拉桿，重9公斤。
適用于靜電除塵器頂部振打器。

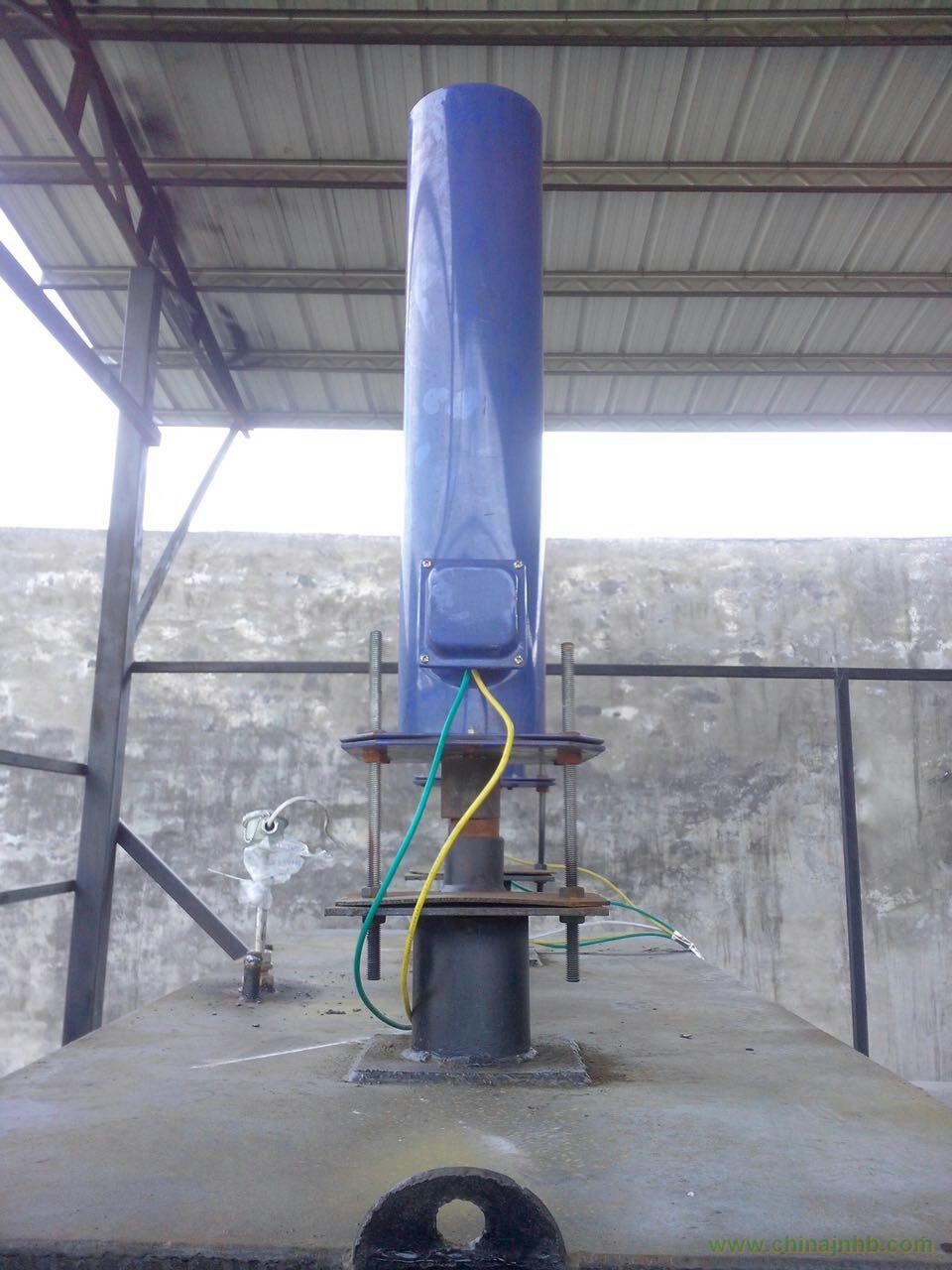

TB40006.1電磁振打器
電磁錘振打器工作原理：
當線圈通電時，線圈周?chē)阋a(chǎn)生磁場，振打棒在磁場力作用下被提升，達到一定高度時因線圈斷電、磁場消失，振打棒在重力作用下自由下落，撞擊振打桿，由振打桿將振打力傳遞到內部陰、陽極系統或氣流分布裝置上，實現振打清灰的目的。
1.頂部電磁振打的振打棒和振打桿之間的相對位置不會因?yàn)橄到y(tǒng)熱脹冷縮的關系而受影響，因此，不會改變振打桿的受力效果。而陰、陽極系統的下部可以自由申縮，因此，對煙氣的溫度有更寬廣的適應范圍。
2.頂部振打的清灰性能與陰、陽極系統的結構型式密切相關。在結構設計中，應充分注意振打器的配置，著力點的位置和力的傳遞三要素。只要結構設計合理，頂部振打清灰完全能夠滿足各種工況要求，它不僅適合于短極板中、小型電除塵器，而且適合于長極板大型電除塵器。
3.目前的電磁錘振打器所能產生的最大振打能量是27．12焦耳，廠內實驗表明，一個振打器對三排高度15m的BE型極板排振打，采用不同振打力時，對中部極板排和邊沿板排第一塊極板(振打加速度最小的一塊)上測量振打加速度分布。當振打力為18．8焦耳時，收塵極板下端獲得的振打加速度>100g。實驗和實踐證明，頂部電磁振打器能滿足陰極清灰所需的振打加速度值（≥50g）的要求，是電除塵設備比較完美的振打清灰方式。
