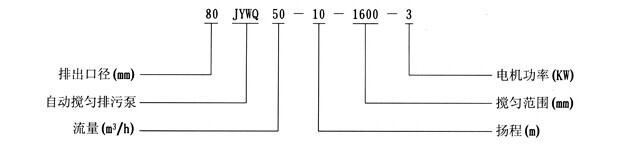

JYWQ帶切割自動攪勻潛水排污泵型號說明
JYWQ帶切割自動攪勻潛水排污泵型號說明
泵的類型：1.污水泵系列 2.潛水泵系列
應用領域：1.農業灌溉 2.污水處理 3.礦山鋼鐵 4.石油工業 5.船舶工業 6.建筑施工 7.樓宇設備 8.輕工行業 9.其他領域
泵的用途：1.給排污水 2.污水中繼 3.坑內排水 4.工地排水 5.混凝土 6.其他用途
使用場合：1.排放污水、雨水 2.把污水提升到高處 3.輸送冷凝器用循環水 4.其他使用場合
泵體材質：1.鑄鐵
泵的特性：1.污水：無腐蝕性的污水 2.污水：腐蝕性的污水 3.污水：長纖維雜質液體 4.污水：含有沉淀物的污水 5.污水：含有泥、沙的廢水 6.污水：其它有雜質的液體
JYWQ帶切割自動攪勻潛水排污泵概述
JYWQ帶切割自動攪勻潛水排污泵是在普通型排污泵的基礎上采用自動攪拌裝置，該裝置隨電機軸旋轉，產生極強的攪拌力，將污水池內的沉積物攪拌成懸浮物，吸入泵內排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤，節約了運行成本，是具有明顯的先進性和實用性的環保產品。
JYWQ帶切割自動攪勻潛水排污泵主要用途
1、農村沼氣池、農田灌溉、河塘清淤。
2、市政工程、建筑工地。
3、住宅區的污水排水站。
4、勘探、礦山、發電廠配套附機。
5、人防系統排水站、自來水廠的給水裝置。
6、城市污水處理廠、醫院、賓館的排水系統。
7、工廠、商業嚴重污染廢水的排放。
JYWQ帶切割自動攪勻潛水排污泵使用條件
A、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
B、無內自流循環冷卻系統的泵，電機部分露出液面不超過?。
C、鑄鐵材質的使用范圍為PH5～9。
D、1Cr18Ni9Ti不銹鋼材質可使用各種腐蝕性介質。
流量范圍 （Q） ：12～1800m3/h 立方米/小時
揚程范圍 （H） ：7～60m 米
轉速 （r/min） ：450～2900r/min 轉/分
JYWQ帶切割自動攪勻潛水排污泵特點
1、采用獨特的雙流道無堵塞葉輪結構，提高污水污物的過流能力和排污能力。
2、自動攪拌裝置，產生極強的攪拌力，將池內的沉淀物攪拌成懸浮物后吸入葉輪排出，達到清淤的作用。
3、隔板將底座一分為二，攪拌與進水互不影響。
4、機械密封為雙端面機械密封，長期處于油室中，保證水泵安全可靠地運行。
5、副葉輪結構的流體動力密封、既有輔助密封作用，從而保護機械密封，又平衡軸向力，延長軸承的使用壽命。
6、泵接線腔內設有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵實施保護。本公司可配全自動安全保護控制柜。
7、電機定子采用B級和F級絕緣，內設熱保護器，當電機過載發熱，保護器及時作出動作，對泵和電機實施絕對的保護。
JYWQ帶切割自動攪勻潛水排污泵優點
1、油室內設有油水探頭，對泵實施絕對保護。
2、攪勻排污泵結構緊湊，體積小、移動方便，安裝簡便，無需建泵房，潛入水中即可工作，減少工程造價。
3、機械密封采用雙道串聯密封，材質為硬質耐腐碳化鎢，耐用，耐磨，可使泵安全連續運行8000小時以上。
4、設計合理，配套電機合理，效率高，節能效果顯著。1、安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合
5、雙導軌自動耦合安裝系統，給泵的安裝、維修帶來極大的方便，人可不必為此進入污水坑。
6、電機可采用水套式外循環冷卻系統，保證電泵在無水（干式）狀態下安全運行。
7、浮球開關可根據所需的水位變化，自動控制泵的停啟，無需專人看管。
8、攪勻排污泵可配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高產品的安全可靠性。
9、大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
10、利用泵自身出水壓力，攪勻污水池內沉淀污泥，真正達到徹底排出污水池沉淀物的目的。

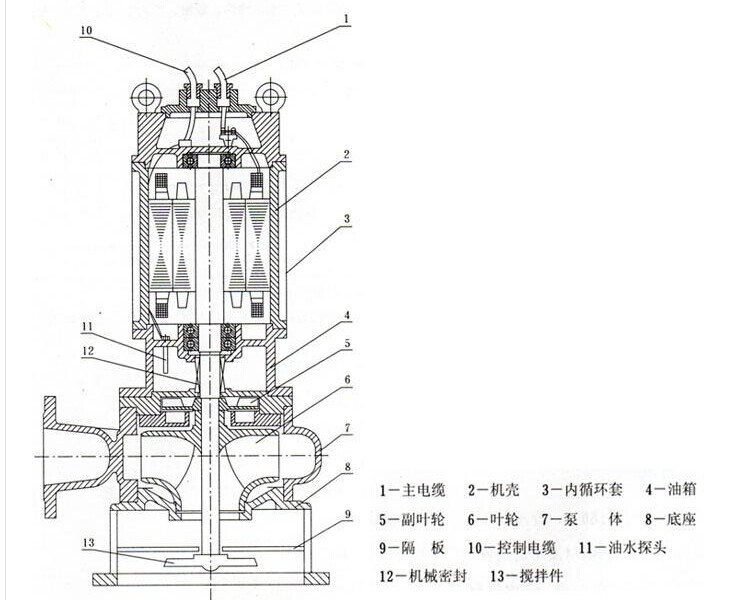

JYWQ帶切割自動攪勻潛水排污泵結構圖
JYWQ帶切割自動攪勻潛水排污泵設計選用要點
1）、選用時應了解自動攪勻排污泵在正常使用條件下的平均無故障工作時間、機械密封壽命、軸承額定壽命、電機設計壽命、電機絕緣等級、電機應該能承受每小時起停次數等。
2）、自動攪勻排污泵應有漏電保護裝置和過熱或過載保護裝置，有密封泄漏監控裝置和可靠的接地裝置。
3）、建筑物室外污水池可安裝非密閉井蓋，不設通氣管。室內污水池（集水井）宜安裝密閉井蓋，設置通氣管。密閉井蓋材質有鑄鋁、灰口鑄鐵和球墨鑄鐵三種。
4）、必須選用嚴格按照國際標準ISO 9906或國內現行有關標準制造生產，并經過權威機構綜合性能測試認定合格的潛水排污泵品牌。
5）、根據用戶需要提升排出的污（廢）水水量、水質及污水池（集水井）設置位置，合理確定自動攪勻排污泵需要的流量和揚程，確定泵的規格
6）、根據污、廢水特性，決定選用泵的種類，是否需要采用切割研磨，是選用漩渦式葉輪還是流道式葉輪，是單流道還是雙流道（同樣條件下，單流道比雙流道的抗堵塞性能要好）。
7）、自動攪勻排污泵若用于抽升腐蝕性廢水時，泵體應選用不銹鋼等耐腐蝕材質。
8）、地下室潛水排污泵宜設雙電源。
9）、當有多個品牌產品可供選擇時，宜針對自動攪勻排污泵主要部件材質、加工精度、設備外觀、過流部件必備功能（大通道、防纏繞、抗堵塞等）及附加功能（長纖維切割撕裂、自動攪勻防止污物沉淀板結等）、供應商承諾無故障使用年限、售后服務、報價等諸方面進行綜合比較，擇優采用。
10）、自動攪勻排污泵成套件（控制柜、液位開關、自動耦合裝置等）應由供應商統一供貨；易損件宜隨機提供備品；選購件（管路閥門、管道配件等）可與主體安裝工程水暖器材統一采購，也可要求水泵供應商代購。
JYWQ帶切割自動攪勻潛水排污泵性能參數表
|
序號
|
型號
|
排出
口徑
（mm）
|
額定
流量
（m3/h）
|
額定
揚程
（mm）
|
攪拌
直徑
（mm）
|
轉速
（r/min）
|
效率
（%）
|
自動
耦合器
|
|
1
|
JYWQ50-12-15-1200-1.5
|
50
|
12
|
15
|
1200
|
2900
|
48
|
CAK-50
|
|
2
|
JYWQ50-20-7-1200-1.1
|
50
|
20
|
7
|
1200
|
2900
|
62
|
CAK-50
|
|
3
|
JYWQ50-10-10-1200-1.1
|
50
|
10
|
10
|
1200
|
2900
|
56
|
CAK-50
|
|
4
|
JYWQ50-15-15-1200-2.2
|
50
|
15
|
15
|
1200
|
2900
|
51
|
CAK-50
|
|
5
|
JYWQ50-25-10-1200-2.2
|
50
|
25
|
10
|
1200
|
2900
|
65
|
CAK-50
|
|
6
|
JYWQ50-15-20-1200-2.2
|
50
|
15
|
20
|
1200
|
2900
|
56
|
CAK-50
|
|
7
|
JYWQ50-20-15-1200-2.2
|
50
|
20
|
15
|
1200
|
2900
|
56
|
CAK-50
|
|
8
|
JYWQ50-42-9-1200-3
|
50
|
42
|
9
|
1200
|
2900
|
56
|
CAK-50
|
|
9
|
JYWQ50-17-25-1200-3
|
50
|
17
|
25
|
1200
|
2900
|
56
|
CAK-50
|
|
10
|
JYWQ50-25-22-1200-4
|
50
|
25
|
22
|
1200
|
2900
|
62
|
CAK-50
|
|
11
|
JYWQ50-40-15-1400-4
|
50
|
40
|
15
|
1400
|
2900
|
70
|
CAK-50
|
|
12
|
JYWQ50-25-32-1600-5.5
|
50
|
25
|
32
|
1600
|
2900
|
52
|
CAK-50
|
|
13
|
JYWQ50-40-30-1600-7.5
|
50
|
40
|
30
|
1600
|
2900
|
68
|
CAK-50
|
|
14
|
JYWQ65-25-15-1400-3
|
65
|
25
|
150
|
1400
|
2900
|
65
|
CAK-65
|
|
15
|
JYWQ65-37-13-1400-3
|
65
|
37
|
13
|
1400
|
2900
|
62
|
CAK-65
|
|
16
|
JYWQ65-25-28-1400-4
|
65
|
25
|
28
|
1400
|
2900
|
60
|
CAK-65
|
|
17
|
JYWQ80-40-7-1600-2.2
|
80
|
40
|
7
|
1600
|
2900
|
54
|
CAK-80
|
|
18
|
JYWQ80-29-8-1600-2.2
|
80
|
29
|
8
|
1600
|
2900
|
54
|
CAK-80
|
|
19
|
JYWQ80-43-13-1600-4
|
80
|
43
|
13
|
1600
|
2900
|
63
|
CAK-80
|
|
20
|
JYWQ80-50-10-1600-3
|
80
|
50
|
10
|
1600
|
1450
|
76
|
CAK-80
|
|
21
|
JYWQ80-40-15-1600-4
|
80
|
40
|
15
|
1600
|
2900
|
70
|
CAK-80
|
|
22
|
JYWQ80-60-13-1600-4
|
80
|
60
|
13
|
1600
|
2900
|
70
|
CAK-80
|
|
23
|
JYWQ80-35-25-1600-5.5
|
80
|
35
|
25
|
1600
|
2900
|
64
|
CAK-80
|
|
24
|
JYWQ80-50-25-1600-7.5
|
80
|
50
|
25
|
1600
|
2900
|
70
|
CAK-80
|
|
25
|
JYWQ80-50-30-1600-7.5
|
80
|
50
|
30
|
1600
|
2900
|
70
|
CAK-80
|
|
26
|
JYWQ100-80-9-2000-4
|
100
|
80
|
9
|
2000
|
1450
|
62
|
CAK-100
|
|
27
|
JYWQ100-110-10-2000-5.5
|
100
|
110
|
10
|
2000
|
1450
|
71
|
CAK-100
|
|
28
|
JYWQ100-70-15-2000-5.5
|
100
|
70
|
15
|
2000
|
1450
|
71
|
CAK-100
|
|
29
|
JYWQ100-100-15-2000-7.5
|
100
|
100
|
15
|
2000
|
1450
|
73
|
CAK-100
|
|
30
|
JYWQ100-80-20-2000-7.5
|
100
|
70
|
20
|
2000
|
2900
|
71
|
CAK-100
|
|
31
|
JYWQ100-50-35-2000-11
|
100
|
100
|
35
|
2000
|
2900
|
68
|
CAK-100
|
|
32
|
JYWQ100-70-22-2000-7.5
|
100
|
80
|
22
|
2000
|
2900
|
70
|
CAK-100
|
|
33
|
JYWQ100-100-22-2000-15
|
100
|
150
|
22
|
2000
|
1450
|
61
|
CAK-100
|
|
34
|
JYWQ100-80-30-2000-15
|
100
|
210
|
30
|
2000
|
1450
|
67
|
CAK-100
|
|
35
|
JYWQ150-150-10-2000-7.5
|
150
|
250
|
10
|
2000
|
1450
|
75
|
CAK-150
|
|
36
|
JYWQ150-210-7-2500-7.5
|
150
|
150
|
7
|
2500
|
1450
|
78
|
CAK-150
|
|
37
|
JYWQ150-250-6-2500-7.5
|
150
|
200
|
6
|
2500
|
1450
|
79
|
CAK-150
|
|
38
|
JYWQ150-150-15-2500-11
|
150
|
65
|
15
|
2500
|
1450
|
79
|
CAK-150
|
|
39
|
JYWQ150-200-10-2500-15
|
150
|
180
|
10
|
2500
|
1450
|
73
|
CAK-150
|
|
40
|
JYWQ150-65-40-3200-18.5
|
150
|
150
|
40
|
3200
|
1450
|
58
|
CAK-150
|
|
41
|
JYWQ150-180-22-2600-18.5
|
150
|
110
|
22
|
2600
|
1450
|
75
|
CAK-150
|
|
42
|
JYWQ150-150-26-2600-18.5
|
150
|
300
|
26
|
2600
|
1450
|
72
|
CAK-150
|
|
43
|
JYWQ150-110-30-2600-18.5
|
150
|
130
|
30
|
2600
|
1450
|
72
|
CAK-150
|
|
44
|
JYWQ150-300-15-2600-22
|
150
|
100
|
15
|
2600
|
1450
|
76
|
CAK-150
|
|
45
|
JYWQ150-130-30-2600-22
|
150
|
300
|
30
|
2600
|
1450
|
70
|
CAK-150
|
|
46
|
JYWQ150-100-40-3000-30
|
150
|
250
|
40
|
3000
|
1450
|
64
|
CAK-150
|
|
47
|
JYWQ200-300-7-3000-11
|
200
|
300
|
7
|
3000
|
1450
|
75
|
CAK-200
|
|
48
|
JYWQ200-250-11-3000-15
|
200
|
250
|
11
|
3000
|
1450
|
72
|
CAK-200
|
|
49
|
JYWQ200-300-10-3000-15
|
200
|
300
|
10
|
3000
|
1450
|
75
|
CAK-200
|
|
50
|
JYWQ200-250-15-3000-18.5
|
200
|
250
|
15
|
3000
|
1450
|
72
|
CAK-200
|
|
51
|
JYWQ200-400-10-3000-22
|
200
|
400
|
10
|
3000
|
1450
|
75
|
CAK-200
|
|
52
|
JYWQ200-200-20-3000-22
|
200
|
200
|
20
|
3000
|
1450
|
73
|
CAK-200
|
|
53
|
JYWQ200-250-22-3000-30
|
200
|
250
|
22
|
3000
|
1450
|
73
|
CAK-200
|
|
54
|
JYWQ250-600-7-3000-22
|
250
|
600
|
7
|
3000
|
1450
|
78
|
CAK-250
|
|
55
|
JYWQ250-600-9-3000-30
|
250
|
600
|
9
|
3000
|
1450
|
78
|
CAK-250
|
我廠在售后服務方面作如下承諾：
一、 我公司對產品質量實行一年保修（易損件及人為因素，使用不當除外）
二、 合同簽訂后，保證保質、保量，按時交貨；
三、 本公司確保所提供水泵產品達到合同指標
四、 對于需方的技術咨詢，隨時給予解答；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題
