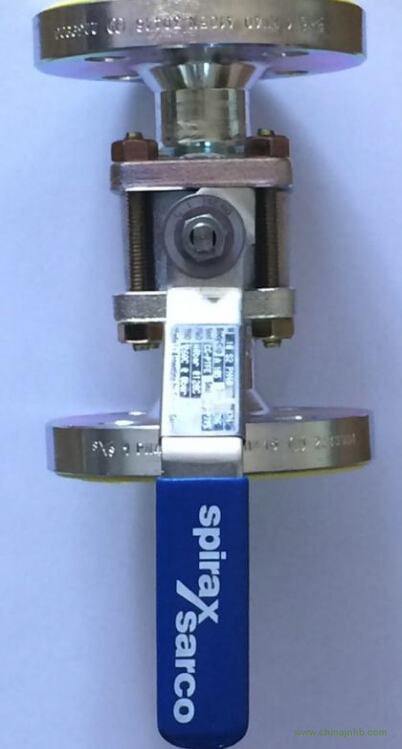

1\斯派莎克螺紋球閥 概述
斯派莎克球閥給予蒸汽，流體與氣體系統一個安全，可靠的切斷或控制方式。我們有完整的產品系列提供多種本體設計，材質、接口、密封材質與特殊選配， 可用于流體、防火、等特殊製程。有手動或氣動兩種型式。尺寸范圍由15mm - 100mm法蘭接續及 1/2" - 2" 牙口接續。閥體材質有鑄鋼及不銹鋼，耐壓至62 bar。斯派莎克球閥系列產品分有單片、雙片或三片式構造可供選擇。
高標準的設計和制造，提供可靠緊密關閉和低維護。
斯派莎克M10S球閥產品系列廣泛，各種尺寸，材質和閥體設計條件，適合各種應用。
2\斯派莎克螺紋球閥 特點
設計緊湊
1/4圈開關，便于運行及維護。
ISO 安裝接口，安裝快捷且便于與自動控制器適配。
扭矩較小，可配置小的氣動執行器。
高流通量，低壓降。
閥體防腐蝕，確保壽命長久。
英國斯派莎克球閥
高標準的設計和制造，提供可靠緊密關閉和低維護。
產品系列廣泛，各種尺寸，材質和閥體設計條件，適合各種應用。
設計緊湊
1/4圈開關，便于運行及維護。
ISO 安裝接口，安裝快捷且便于與自動控制器適配。
扭矩較小，可配置小的氣動執行器。
高流通量，低壓降。
閥體防腐蝕，確保壽命長久。
斯派莎克M10S球閥適用于蒸汽系統應用的球閥
斯派莎克對蒸汽系統及相關設備具有八十多年的經驗和知識。在蒸汽系統應用中，有時必須對蒸汽
管道或設備進行隔離，無論手動或自動控制方式，斯派莎克球閥都能夠提供安全、可預見地、可靠的隔
離作用，因為它們是專為蒸汽系統的應用而設計的。
蒸汽系統要求嚴格不允許有絲毫馬虎，這就需要的設計。在經過多年的研究和發展，制造設備
的不斷更新以及大量重要場合的成功應用經驗，使得斯派莎克球閥都能滿足這一要求。
? 所有斯派莎克產品都完全滿足歐洲壓力設備指令97/23/EC。
? 不會產生泄漏現象——得益于單閥座/密封面設計。
? 高流通能力，低壓降，低的能量損失。
? 高壓應用操作時不會發生粘滯或漂移等現象——低的操作扭矩。
? 閥桿密封磨損時自動補償——貝氏彈性墊圈。
? 便于自動控制——部分型號帶有ISO安裝作為標準。
? 閥座和密封材料根據應用可選擇PTFE，R-PTFE，PEEK，PDR0.8。
? ISO9001/2000質量體系認證——材質跟蹤及相關認證。
? 斯派莎克提供全球范圍內的技術支持和服務。
斯派莎克浮動鋼球概念
浮動鋼球與軟閥座的設計方式，
保證球閥能夠達到ANSI VI級密
封等級。
只有采用合適的高品質的產品，才能使蒸汽系統安全可靠的
運行。具有彈性的閥座材料在高或低的系統壓力下都能保證密封面緊密關閉，并可以降低磨損和閥門操作
扭矩。某些型號采用了一體式的閥座/閥體墊片，潔凈蒸汽型號還可提供空腔填料。所有球閥都是為蒸汽
系統應用而專門設計的。
PTFE材料具有摩擦阻力低，耐用，熱阻低，化學穩定性好等特點。推薦飽和
蒸汽壓力為10bar g。
蒸汽系統密封材料。杜邦公司專為斯派莎克公司開發的密封材料，具有適應
溫度高(260℃)，摩擦系統低等特點。
推薦飽和蒸汽壓力為17.5bar g。
聚醚醚酮(PEEK)具有材質堅韌，耐高溫，熱塑性好——具有較高的抗拉和抗剪能
力，極佳的抗蠕變性能，抗疲勞能力以及耐化學腐蝕等性能。
推薦飽和蒸汽壓力為39bar g。
R-PTFE(25%玻璃填充)具有優良的抗壓縮和耐熱性能在高負荷時降低磨損。
特別推薦用于潔凈蒸汽應用。
PTFE
玻璃填充PTFE
(R-PTFE)
PDR 0.8
可鎖定
手柄
自動控制
斯派莎克推薦使用具有ISO安裝方式的球閥進行自動控制?？商峁?/4圈的電動執行器(BVEA200
系列)和單/雙作用的氣動執行器(BVA200系列)，帶全套限位開關和齒輪箱聯軸器用于手動超越控制。
這些附件可以裝配好以單個緊湊的組件形式提供。詳細信息請參考自動控制產品樣本。
球閥選項
自排氣鋼球
防止有液力阻塞
橢圓手柄
適用于蒸汽系統的球閥
低壓蒸汽冷凝水及制程水系統 M10V, M31V ISO 和 M40V ISO
中壓蒸汽冷凝水及制程水系統 M10S, M10S ISO, M20S, M21S ISO
M31S ISO 和 M40S ISO
高壓蒸汽系統 M10H ISO, M20H 和 M31H ISO
潔凈蒸汽系統 M60G 和 M60V
鍋爐排污 ABV20 和 KBV20
伸長
閥桿
伸長的對
焊端頭
PEEK
特點
1）流動阻力??；
2）結構簡單；
3）體積小、重量輕；
4）目前球閥的密封面材料選用塑料，密封性好；
5）操作方便，開閉迅速，便于遠距離的控制；
6）維修方便，密封圈一般都是活動的，拆卸更換方便；
7）全開或全閉時，球體和閥座的密封面與介質隔離，介質通過不會引起閥門密封面的侵蝕。
注意事項編輯
1）安裝位置、高度、進出口方向必須符合設計要求，螺紋連接應牢固緊密。
2）安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現在國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管道上起到切斷作用的閥門，安裝前應進行強度和密封試驗，合格后方便使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。密封試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力的試驗持續的時間應符合JB/T 9092標準要求，以閥瓣密封面無滲漏為合格。
4）閥門法蘭與管線法蘭間按管路設計要求裝上密封墊。
5）帶傳動機構的球閥，按產品使用說明書的規定安裝。
