一. 概述

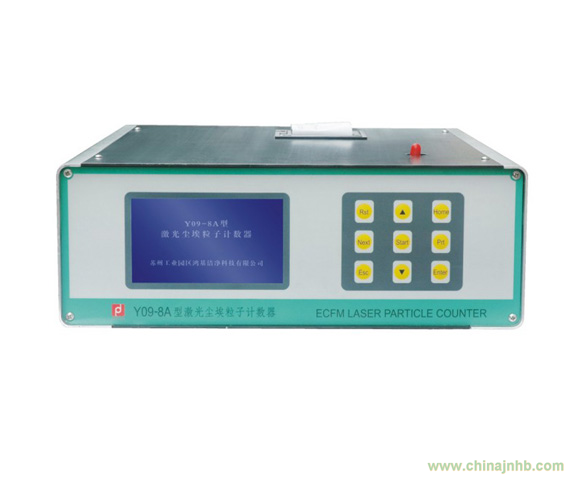

Y09-8A型激光塵埃粒子計數器(以下簡稱儀器)在用于測量潔凈環境中單位體積空氣內的塵埃粒子大小及數目，可直接檢測潔凈度等級為十級到三十萬級的潔凈環境。

本儀器根據塵埃顆粒的光散射原理設計制造。塵埃顆粒在光的照射下，產生一定強度的散射光，其散射光強度與顆粒粒徑成一定比例，因此檢測光散射強度就可測定顆粒的大小，而光脈沖的個數即為相應顆粒的顆數。

本儀器采用激光二極管作為散射系統的光源，它具有能量集中、波長單一的優點，使整機的檢測精度更高、更靈敏。本儀器具有體積小、重量輕、功能多、使用方便等優點，電腦控制，可貯存、打印采樣結果，測試潔凈環境十分便利，是微電子、制藥、生物、醫藥衛生、精密機械、光學、航天技術等行業測試和評定各類潔凈環境理想的測試儀器。

二. 主要技術指標

1.自凈時間：≤10min

2.重復性相對偏差：＜20%

3.粒徑準確度相對偏差：＜40%

4.粒徑離散度相對誤差：＜30%

5.采樣流量：28.3L/min

6.安全性能：絕緣電阻>50MΩ（正常大氣條件）

7.自帶打印機，可打印檢測數據，自動判定潔凈度

三. 主要技術參數

1.光源：760nm激光二極管

2.顯示：2401168液晶屏

3.供電電源：220VAC±10%50Hz

4.最大可測塵埃濃度≤30萬顆/28.3L

5.粒徑分檔六檔：0.3，0.5，1，3，5，10（μm）

6.采樣周期:  1-9999      任選（默認1min）

7.采樣點數： 2~9點       任選

8.每點采樣次數：3次

9.采樣流量：28.3L/min（ICFM）

10.外形尺寸：350*320*126（寬*深*高）

11.重量：6.8kg

12．最大計數范圍：35000/L

13.數據保存：1000組

14.置信度：0.5、5.0μm GBMODEL

四. 使用環境條件

1.操作環境溫度：0-40℃

2.相對濕度RH≤90%RH

3.大氣壓力：86kPa-106kPa
