西安上太儀表專業生產LWG/LWQ系列液體渦輪流量計、氣體渦輪流量計，性能可靠精度高，歡迎咨詢選購。

【渦輪流量計概述】
渦輪流量計(以下簡稱TUF)是葉輪式流量(流速)計的主要品種，它采用多葉片的轉子(渦輪)感受流體平均流速，從而推導出流量或總量的儀表。一般它由傳感器和轉換顯示儀兩部分組成，也可做成一體式。

在各種流量計中TUF、容積式流量計和科氏質量流量計是三類重復性、精確度佳的產品，而TUF又具有自己的特點，如結構簡單、加工零部件少、重量輕、維修方便、流通能力大(同樣口徑可通過的流量大)和可適應高參數(高溫、高壓和低溫)等。

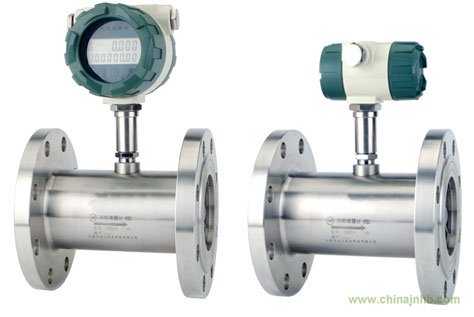

上太儀表LWGY/LWQ系列渦輪流量計吸取了國內外流量儀表的先進技術，經過不斷優化設計，具有結構簡單、輕巧、精度高、重復性好、反應靈敏、安裝維護簡便等特點的新一代渦輪流量計，廣泛應用于石油、化工、食品、國防、計量等領域的液體、氣體流量計量。

 【渦輪流量計優點】

 ◆ 高精確度，一般可達±0.5%R、±1.0%R ;
 ◆ 范圍度寬，中大口徑可達1:20，小口徑為1:10;
 ◆ 重復性好，短期重復性可達0.05% - 0.2% ,在貿易結算中是優先選用的流量計;
 ◆ 結構緊湊輕巧，安裝維護方便 ;
 ◆ 耐壓等級高，儀表表體上不必開孔，易制成高壓型儀表 ;
 ◆ 壓力損失小，流通能力強 ;
 ◆ 可獲得很高的頻率信號(3～4KHz)，信號分辨力強;
 ◆ 抗震動性能強 ;
 ◆ 專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等;

【渦輪流量計技術參數】

 產品名稱：  渦輪流量計，氣體渦輪流量計，液體渦輪流量計
 適用介質：  潔凈的液體、氣體流量計量
 管徑(DN)：  DN4～DN200mm
 公稱壓力：  0.6～25MPa
 工況溫度：  -20～+110℃ 環境溫度  -10～+55℃
 測量精度：  ±0.2%，0.5%，1.0%
 量程范圍：  1:10 ; 1:15; 1:20
 殼體材質：  304不銹鋼； 316L不銹鋼
 供電方式：  12VDC;24VDC； 內置3.2VDC鋰電池(可用3年)
 信號傳輸：  二線制；三線制；距離<1000m
 輸出信號：  4～20mA；脈沖(低電平<0.8V，高電平>8V)
 防護等級：  IP65
 防爆標志：  隔爆型ExdllBT4
 表頭顯示：  累積流量；瞬時流量；
 連接方式：  螺紋式(DN4~40mm)；法蘭式(DN50-200mm)；
 安裝要求：  垂直、水平安裝；前后直管道應滿足前20D后5D(D公稱通徑)，管道傾斜<5度
 特殊連接：  插入式；(需特殊連接定貨時請說明)

 【渦輪流量計原理】
當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中磁通隨之發生周期性變化，產生周期性的感應電勢，即電脈沖信號，經放大器放大后，送至顯示儀表顯示。
TUF的實用流量方程為
  Qv=f/K (7.1)
  Qm=qvρ (7.2)
式中 Qv,Qm－分別為體積流量，m3/s，
質量流量，kg/s；
f－流量計輸出信號的頻率，Hz；
K－流量計的儀表系數，P/m3。
流量計的儀表系數與流量(或管道雷諾數)的關系曲線如圖2所示。由圖可見，儀表系數可分為二段，即線性段和非線性段。線性段約為工作段的三分之二，其特性與傳感器結構尺寸及流體粘性有關。在非線性段，特性受軸承摩擦力，流體粘性阻力影響較大。當流量低于傳感器流量下限時，儀表系數隨著流量迅速變化。壓力損失與流量近似為平方關系。當流量超過流量上限時要注意防止空穴現象。結構相似的TUF特性曲線的形狀是相似的，他僅在系統誤差水平方面有所不同。

【LWG系列渦輪流量計型號說明】

LWG □-□□□□□□□
│ │││││││
│ │││││││
│ │││││││
│ │││││││
│ │││││││
│ ││││││└─── 壓力等級：N:常規；H:高壓型
│ │││││└──── 防爆標志：E:防爆型(ExdIIBT6)
│ ││││└───── 材質：S:304不銹鋼；L:316L不銹鋼
│ │││└────── 量程：S:標準；W:寬量程
│ ││└─────── 精度等級：05；10(0.5;1.0)
│ │└──────── 供電類型：N:基本型；B:電池供電；C:現場顯示4～20mA
│ └───────── 公稱通徑：DN4~200mm
└────────── Q:氣體；Y:液體

【渦輪流量計安裝尺寸圖】

【渦輪流量計應用注意事項】

 1、對流體的要求
   TUF對流體的要求為潔凈(或基本潔凈)、單相或低粘度的。對于腐蝕性介質，使用材質選擇要注意，含雜質多及磨蝕性介質不推薦使用。

  2、對液體粘度的要求
   液體TUF為粘度敏感的流量計，當液體粘度增大時，儀表系數的線性區變窄，下限流量增大，當粘度增加到一定數值時，甚至無線性區域。螺旋葉片的情況比直葉片要好的多。

   對于液體,通常用水校驗傳感器,當精度為0.5級時,可在5×10-6mm2/s以下的液體而不必考慮粘度的影響。當流體粘度高于5×10-6mm2/s時，可用相當粘度的液體校驗而不必作粘度修正。此外也可采取一些措施來補償粘度的影響。如縮小使用范圍度，提高流量下線值或儀表系數乘以雷諾數修正系數等。
    粘度對儀表系數的影響與傳感器結構類型及參數口徑大小等有關。有幾種粘度對儀表系數影響的表示方法：儀表系數與雷諾數的關系，在幾種粘度下，儀表系數與輸出頻率的關系和儀表系數與輸出頻率除以運動年度的比值的關系等。
