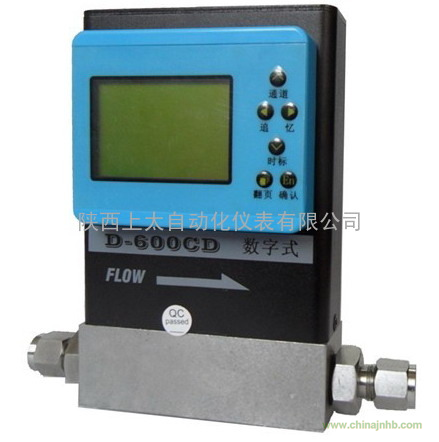

氣體質量流量控制器（Mass Flow Controller)/氣體質量流量計（Mass Flow Metre)用于對氣體的質量流量進行精密測量和控制，特別是對于微小質量流量的測量和控制。D600系列數字型氣體質量流量計/控制器精度高、重復性好、穩定性高、工作壓力范圍寬，廣泛應用于能源、電力、化工、醫療、半導體等各個領域。
【氣體流量計產品特點】
◆ 本地高清晰中文液晶顯示；
◆ 適用極低的流量，精確測量各種量程的流量，最低量程0~5 SCCM( 標準毫升/分鐘）；
◆ 數字、模擬量輸入輸出；
◆ 可連接上位機軟件控制運行；
◆ 極低的零漂和溫漂；
◆ 多氣體、多量程、高精度，響應時間短；
◆ 多種可量程可供選擇：
流量規格（N2）： (0~5、10、20、30、50、100、200、300、500 )SCCM；
（0~1、2、3、5、10、20、30 、50、100）SLM
【注】
SLM和SCCM都常常是氣體質量流量單位。
SLM（Standard Liter per Minute）是表示每分鐘標準升。
SCCM（Standard Cubic Centimeter per Minute）是表示每分鐘標準毫升。
【氣體質量流量計參數】
|
產品名稱
|
氣體質量流量控制器,氣體質量流量計
|
|
適用介質
|
潔凈、干燥的氣體（不能含水汽、油）
|
|
量程范圍（N2)
|
(0~5、10、20、30、50、100、200、300、500 )SCCM；
（0~1、2、3、5、10、20、30 、50、100）SLM
|
|
公稱壓力
|
0～10MPa
|
|
環境溫度
|
5～65℃
|
|
測量精度
|
±1.0%
|
|
響應時間
|
< 1秒
|
|
殼體材質
|
不銹鋼；
|
|
供電方式
|
外供7～16VDC（帶電源適配器）；
|
|
輸出信號
|
4～20mA；0～5V；RS232/RS485
|
|
差壓范圍
|
0.05～0.3MPa；
|
|
表頭顯示
|
累積流量；瞬時流量；工作模式；閥控狀態
|
|
連接方式
|
卡套連接Φ3,Φ6,Φ8,Φ10
|
【氣體質量流量計原理】
氣體質量流量計由質量流量計傳感器、分流器通道、流量控制調節閥、放大控制電路組成。被測氣體分成兩個層流區，一個通過主流量管道，另一個通過毛細管。獨特的設計確保兩個管路里的流體都是層流狀態，因此兩個管路的流量比是恒定的。工作時，毛細管上兩個精確的溫度感應繞組被加熱，當有流量時，被加熱的氣體從上游到下游流動，在兩個感應繞組之間產生了溫差，溫差與電阻的變化成比例關系。
用惠斯頓電橋來測量溫度感應繞組的溫度變化差值。惠斯頓電橋的輸出通過ADC(模數轉換)轉換成12位的數字信號。
微處理器和非易失性存儲器存儲了所有的標定數據，直接控制操作比例電磁閥。這個數字閉環控制系統不斷的比較當前的流量值與設定值，如果與設定值偏離，通過調整閥門進行修正，PID算法運算實現高精確度的控制。根據被測氣體的流量大小輸出0…5VDC或者4…20mA信號。
【生產能力】年產一萬套
【公司網站】www.styb.cn
【廠家熱線】０２９－８４２１１２１１，１３７５９８７８１８７
西安上太儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎、強大的科研能力，匯集西部尖端人才，上太人以“嚴謹、務實、創新”為理念，為客戶奉獻行業精品。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。
