一、產品概述：
該系列泵系臥式單吸多級分段式離心泵，采用了國家推薦使用的高效節能產品的水力模型，具有效率高、性能范圍廣、運轉安全平穩、噪音低、壽命長、安裝維修方便等優點。
產品可供輸送不含固體顆粒（磨料）、不含懸浮物的清水或物理化學性質類似于清水的其它液體之用。也可通過改變泵的材質（或泵過流部件的材質）、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨料的介質等。
泵進口允許壓力小于0.6MPa。
按其使用范圍主要分為以下幾個類型：
D型：用于輸送不含固體顆粒、溫度低于80℃的清水或物理化學性質類似于清水的液體。適合于礦山、工廠和城市給排水工程之用。
DF型：用于輸送不含固體顆粒、溫度為-20℃~105℃的腐蝕性液體。用戶可根據輸送介質的名稱、濃度、比重、使用溫度及泵進口壓力等合理選用泵的材質、密封形式、泵的結構及確定電機的容量等。
DY型：用于輸送不含固體顆粒、溫度為-20℃~105℃、粘度小于120厘泊的油類和石油產品。
MD型：用于輸送顆粒含量≤1.5%，粒度≤0.5mm，溫度為-20~80℃的中性礦井水及其他類似的污水。
二、型號意義：
如D(DF、DY、MD)600-60×6
D ---- 表示多級清水離心泵
DF ---- 表示耐腐多級離心泵
DY ---- 表示多級離心油泵
MD ---- 表示耐磨多級離心泵
600 ---- 表示設計點流量為600m3/h
60 ---- 表示設計點單級揚程為60m
6 ---- 表示級數為6級
如150D30×7
150 ---- 表示泵吸入口直徑為150mm
D ---- 表示多級離心清水泵
30 ---- 表示泵設計點單級揚程為30m
7 ----表示級數為7級
三、結構特點：

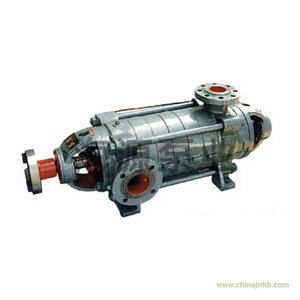

D、DF、DY、MD型泵系臥式、單吸、分段式多級離心泵，吸入口為水平方向，吐出口為垂直向上。泵的進水段、中段、出水段等泵殼體部分通過拉緊螺栓聯接成一體，并根據泵的揚程選擇泵的級數。
該系列泵轉子部分主要由及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。
泵的進水段、中段、出水段之間的密封面均采用密封膠或O型圈密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應予更換。
軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵的各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷或水潤滑的作用。在軸封處裝有可更換的軸套，保護泵軸。
泵在運行中允許轉子在泵殼中軸向游動，該泵型一般采用滾動軸承、干油潤滑結構（D85-67、D155-67型泵可采用滑動軸承、稀油潤滑結構，也可采用滾動軸承、干油潤滑結構）。
該系列泵通過彈性聯軸器由原動機直接驅動，從原動機方向看，泵為順時針方向旋轉。
（如用戶對泵的材料和結構有特殊要求，可與笨公司協商解決，本公司可根據用戶需求變換水泵進出口方向，并可實現該系列泵的多出口結構和功能。）
四、過流部件材質：
D型： 過流部件為鑄鐵，軸為45#鋼；
DF型： 過流部件按使用要求分為鑄鋼和不銹鋼，根據輸送介質溫度及腐蝕性決定材質；
DY型： 過流部件按使用要求分為鑄鐵、鑄鋼和鑄不銹鋼，根據輸送介質溫度決定材質；
MD型： 過流部件材質為耐磨鑄鐵或球磨鑄鐵。
