氣動三通內螺紋球閥由氣動活塞式雙作用或單作用(彈簧復位式)執行機構組成，有比例調節型(采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，改變球芯的旋轉角度，可實現比例調節動作)。二位切換型(采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速切換控制)。

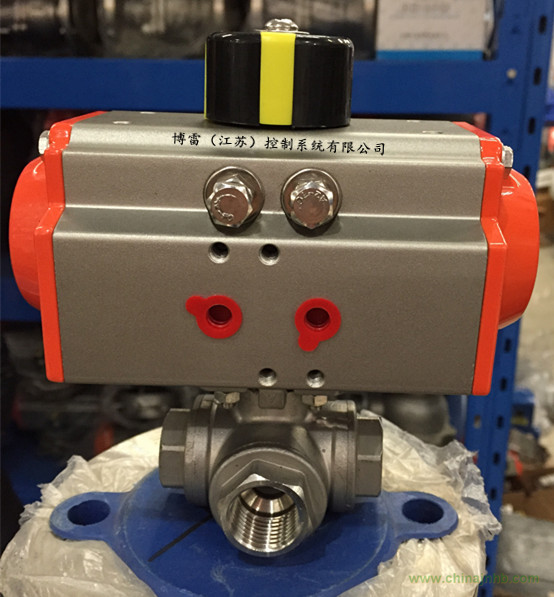

Q614F-16P氣動三通內螺紋球閥 工作原理：
氣動內螺紋球閥的球體分L型和T型，氣動執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。執行器與閥體的直接連接減少了發生故障的機率。螺紋的連接適用與小管路，更加經濟實惠。
Q614F-16P氣動三通內螺紋球閥 產品特點：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
Q614F-16P氣動三通內螺紋球閥 主要技術參數
☆閥體☆
|
閥體形式
|
三通鑄造球型閥
|
|
公稱通徑
|
DN15～50mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4 MPa
|
|
連接形式
|
螺紋式(適用于1/2"～2")
|
|
壓蓋型式
|
螺母旋緊式
|
|
密封填料
|
V型聚四氟乙烯填料、PPL高溫密封材料
|
☆閥內件☆
☆執行機構☆
|
執行器型號
|
GT、SR、ST、AT系列單(雙)作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-20～+90℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
※注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
氣動三通內螺紋球閥閥門控制方式
氣動三通內螺紋球閥分L型和T型，介質流通方向見下圖。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，Q614F-16P氣動三通內螺紋球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
|
L
|
68
|
78
|
86
|
111
|
126
|
143
|
|
L1
|
34
|
39
|
43
|
55.5
|
63
|
71.5
|
|
H
|
19
|
25
|
37
|
45
|
70
|
80
|
|
H1
|
130
|
135
|
139
|
158
|
165
|
202
|
|
H2、H3
|
根基實際配置氣動附件而定
|
|
D
|
140
|
140
|
140
|
164
|
164
|
190
|
|
D1
|
62
|
62
|
62
|
75
|
75
|
91
|
訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。
四、以上價格均為虛價，有意者請聯系我們。
