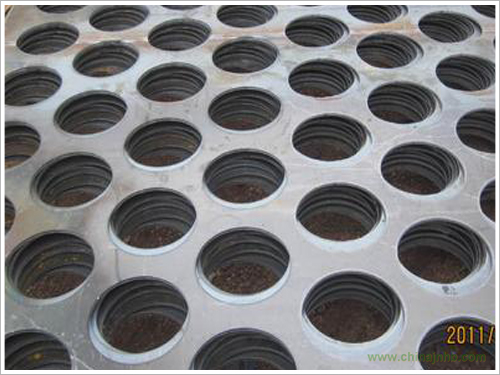

除塵設備上的花板又稱多孔板，是指開有大小相同安裝除塵濾袋孔的鋼隔板。除塵器上部的花板孔可以根據除塵器的不同設計來確定花板孔的大小及尺寸，同一塊花板上的孔的尺寸要統一，一面出現因除塵布袋漲圈卡不嚴密或漲圈彈不開而漏灰的現象。在花板設計中主要是布置濾袋孔的問題，該間距與袋徑、袋長、粉塵性質、過濾速度等有關。如孔與孔之間的距離過密，濾袋底部相互碰撞磨損，在運行數個月內部分濾袋底部破裂，還會令箱體內氣流上升速度太快導致煙塵排放量增加、濾袋局部過濾負荷太高、請回能力不足。正常情況下，花板孔直徑至少大于濾袋直徑的2/5,不小于濾袋直徑的40mm，這樣的設計才是合理可靠?；ò蹇拙鶆虿贾眠m用于中小型脈沖除塵器。疏密布置適用于大中型脈沖除塵器。在設計花板孔時要注意：花板既要承受系統負壓，又要承受濾袋、粉塵層及骨架的重量，花板如有變形可能影響濾袋http://www.hbsjhb.com垂直度及袋口處的密封效果，設計花板時在花板下部應做加強處理。除塵花板應光潔平整，不應有撓曲、凹凸不平等缺陷，其平面偏差度不大于花板長度的2/1000.花板孔徑周邊姚秋月光滑無毛刺，用彈性漲圈固定濾袋的花板孔孔徑公差為±0.3mm?；ò蹇讖郊庸ず蟀惭b位置與理論位置偏差應小于1.5mm，平面偏差度不大于花板長度的2/1000。
袋孔的中心孔距是十分講究的。中心距過小會造成除塵器內部的氣流速度過大，容易造成設備阻力上升，不可避免袋間相互摩擦，孔中心過大，使設備體積變大，造成浪費。一般的圓形老師直徑在150mm左右，相鄰的袋間的距離為200mm*200mm左右，目前使用較多的反吹清灰、摩擦清灰等清灰方式，較小的布袋直徑可在袋內產生較大的清灰壓力。相對普通的濾袋排列方式外開放面積為55.84%，此方法在袋外有更大的開放空間，達到70.3%因此在相同的氣體流量下，開放空間上升氣流速度降低，從而大大減少二次揚塵，減少積存在濾袋上的粉塵，降低除塵器的系統阻力。
 工作原理：除塵器花板是利用旋轉的含塵氣體所 產生的離心力，將粉塵從氣流中分離出來的一種干式氣固分離裝置。當含塵氣流由進風管進入除塵器時，氣流將由直線運動變成圓周運動。
花板設計注意事項：（1）除塵器花板既要承受系統負壓，又要承受濾袋、粉塵層及袋籠的重量，該花板如有變形可能影響除塵濾袋的重直度及袋口處的密封效果，設計時在花板下部應做加強處理（2）優質除塵器花板應光潔平整，不應有撓曲、凹凸不平等缺陷，其平面度偏差不大于花板長度的2/10
