一、 概況

倉頂袋式除塵器是適用于各類庫頂?shù)囊环N高效凈化專用設備，它采用了先進的清灰技術，具有氣體處理能力大、凈化效果好、結構簡單、工作可靠、維護工作量少等特點。本公司生產的MC型脈沖袋式庫頂除塵器，主要針對水泥庫頂而改進的一種專用除塵設備。本設備均選用優質的配件，性能穩定，運行可靠，深受選用單位及用戶的好評。

二、 結構簡介

MC型脈沖袋式除塵器的基本結構由三大部分

1、 上箱體：包括檢查門和出風口。

2、 中箱體：包括多孔板、檢修門、濾袋、骨架等。

3、 噴吹系統：包括脈沖控制儀、電磁脈沖閥、噴吹管、氣包。

三、 技術參考

四、 工作原理

含塵空氣由風口進入除塵器箱體內，細小塵粒由于濾袋的多種效應作用，被滯阻在濾袋外壁。凈化后的氣體通過濾袋從上箱體出風口排出。隨著使用時間的增長，濾袋表面吸附的粉塵增多，濾袋的透氣性減弱，使除塵器阻力不斷增大。為保證除塵器的阻力控制在限定的范圍之內，由脈沖控制儀發出信號，循序打開電磁脈沖閥，使氣包內的壓縮空氣由噴吹管各噴射到對應的骨架（稱為一次風），并在高速氣流通過骨架時誘導數倍于一次風的周圍空氣（稱為二次風）進入濾袋，造成濾袋瞬間急劇膨脹，由于反向脈沖氣流的沖擊作用很快消失，濾袋又急劇收縮，這樣使積附在濾袋外壁上的粉塵被清除。由于清灰是依次分別向幾組濾袋進行，并不切斷需要處理的含塵空氣，所以在清灰過程中，除塵器的處理能力保持不變。

1、噴吹管   2、橡膠連接管  3、電磁脈沖閥  4、氣包連接管  5、氣包

五、 主要配件

控制柜：控制柜是脈沖除塵器的主控設備，采用了COM數字集成電路用  NPN低頻大功率三級管組成的電子無觸電開關，具有較高的集成度和抗干擾能力，耗電省，在電源電壓有較大幅度擺動時，仍能正常工作。運行時無噪聲、無火花、無觸電、無機械易損元件，具有體積小、重量輕、壽命長、工作可靠、維修方便等優點。

主要技術參數：

a. 輸入電壓AC220V ＋20% ~~ —20% 50HZ

b. 輸出電壓DC24V

c. 輸出電流1A

d. 耗電≤8W

e. 輸出脈沖間隔調節范圍1—30Scc（可調）

f. 輸出脈沖寬度調節范圍0.03—0.2Scc（可調）

g. 使用環境：

（1）.溫度—25℃——＋55℃

（2）.空氣相對濕度不超過85%

（3）.無嚴重的腐蝕氣體和導電塵埃

（4）.無劇烈震動或沖擊

1、電磁脈沖閥

電磁脈沖閥是脈沖袋式除塵器噴吹清灰系統的主要裝置，它是向濾袋內噴吹壓縮空氣的開關，受脈沖控制儀輸出信號的控制。本除塵器采用國外先進的電磁脈沖閥，它將脈沖閥與先導閥組合在一起，除閥體進氣口與儲氣筒金屬管連接外，閥體本身無軟管連接，造型新穎，結構合理，安裝方便，工作可靠，壽命長，清洗力大，耗電量小，閥體采用鋁硅合金壓鑄而成，經表面處理后具有一定的防腐蝕能力。

         主要技術參數：

a. 工作壓力0.3—0.5Mpa

b. 工作介質：清潔空氣（不含油、水）

c. 電壓 DC24V

d. 電流﹤720MA

e. 放氣量脈寬0.12s℃ 20標準升（工作壓力0.4Mpa）

f. 重量750g

g. 使用環境（1）溫度—10℃～＋55℃，（2）空氣相對濕度不超過85%

1、 除塵骨架（袋籠）

             本設備除塵骨架為籠形框架，能支撐濾袋在負壓狀態下仍保持有效的過濾面積，骨架采用上抽式安裝。

2、 除塵布袋（也稱過濾袋）

              除塵布袋是過濾含塵氣體的部件。本產品采用滌綸拒水防油濾料，能耐100℃溫度，（瞬間可達130℃）透氣性和機械強度均較好。安裝方法見下圖

六、 安裝、調試注意事項

          本設備為整機出廠，出廠前各項調試均已完成，安裝接線后方可使用。

          建議客戶：1、向庫內輸送水泥時，除塵器引風機和脈沖清灰系統必須開啟。2、水泥庫正常作業時，可關閉引風機，但脈沖清灰系統必須開啟。

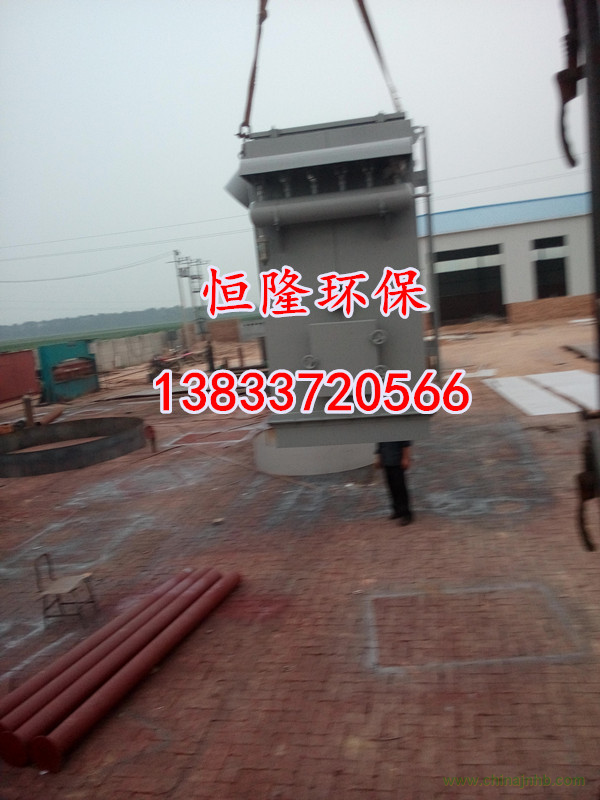

1、 設備起吊時，應注意避免碰損箱體及配件。

2、 安裝前對除塵器各部件進行全面檢查，零部件是否完好齊全，如發現缺少，損壞或變形者，要修整補齊后方可安裝。

3、 箱體等各法蘭之間應嵌入密封填料才能擰緊螺栓，防止漏氣。箱體安裝應垂直，保證設備水平放置。

4、 各入孔、檢查門等處均有密封嵌條，以保證其密封性。

5、 噴吹管拆裝時，注意其噴孔應對準骨架中心。

6、 氣包、電磁脈沖閥噴吹管的連接應可靠密封，不得有漏氣現象。

7、 電控接線請按接線圖正確進行。電控接線后請檢查風機運轉方向是否正確！

8、 噴吹用壓縮空氣應去污除油，壓縮空氣在接入除塵器氣包前應設壓縮空氣進氣和排水在同一管路進行。

七、 維護、檢修注意事項

1、 除塵器投入運行后，應設專人管理維修，熟悉除塵器工作原理及技術性能，掌握調整與維修方法，每班巡回檢查，建立運行記錄。

2、 電磁脈沖閥每三個月應檢查一次。

3、 排氣口如有冒灰現象，應檢查濾袋是否脫落破損，螺栓是否松動，墊料是否老化。（可打開上門蓋檢查）

4、 如每次清灰后發現排氣口冒灰，則屬清灰過度，應調整清灰周期。

5、 應定期檢查濾袋完好狀況（三個月一次），若有破損應立即更換、修補。修補時，應用與濾袋相同材料貼補，嚴禁只用線對口縫合。布袋一般使用期為2年。

6、 經常保持除塵器本體的清潔，油漆有碰損處應及時涂補，至少每三年刷涂一遍。

八、 易損件表
