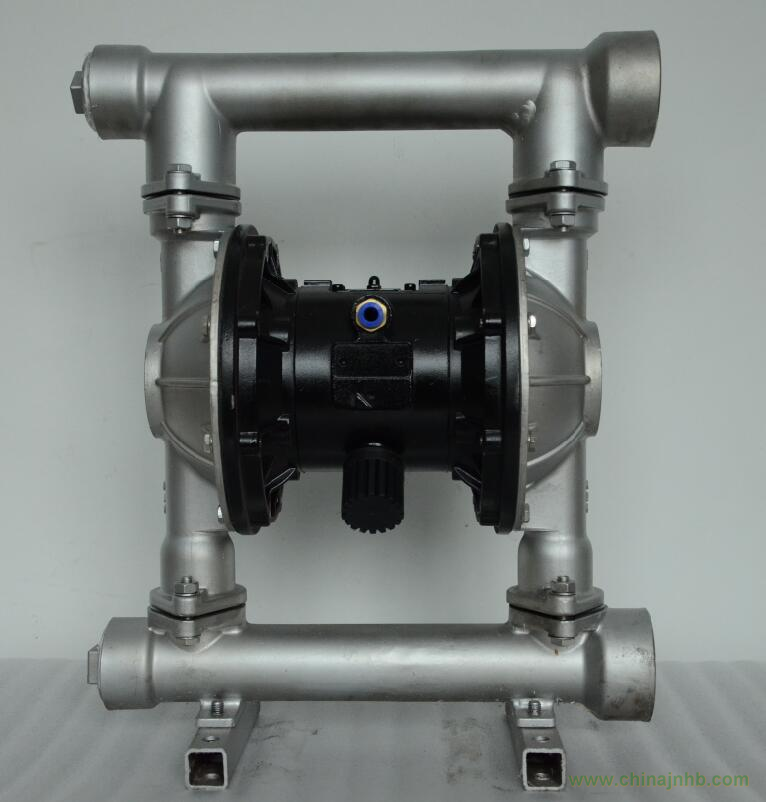

一、QBY3氣動隔膜泵概述
   QBY3氣動隔膜泵是上海江萊泵業研發生產的新型隔膜泵，泵具有使用壽命長、壓力足、噪音低、做工精細、不會停頓等優點，即能抽送流動的液體，又能輸送一些不易流動的介質.此泵配氣閥內置，不易損壞，無油潤滑。共有以下規格直徑：￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm( 1 1/2")、￠50mm(2")、￠65mm( 2 1/2")、￠80mm(3")、￠100mm(4")￠125mm(5")。泵體材質有鑄鋼、不銹鋼304、316/316L、工程塑料、鋁合金、氟塑料，膜片可以根據客戶要求分丁晴橡膠、氯丁橡膠、三元乙丙橡膠、天然橡膠、特氟龍、F46、氟橡膠等材質。有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
    二、QBY3氣動隔膜泵特點
   1、不需灌引水，吸程高達5米，揚程達70米，出口壓力≧7bar
   2、流動寬敞，通過性能好，允許通過最大顆粒直徑達10毫米。抽送泥漿、雜質時，對泵磨損甚微；
   3、揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7bar之間）
   4、該泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全；
   5、不必用電，在易燃、易爆場所使用安全可靠
   6、可以浸沒在介質中工作
   7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
   8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
   9、可輸送較粘的液體（粘度在1萬厘泊以下）；
   10、本泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點；

三、QBY3氣動隔膜泵概述性能參數

四、不銹鋼氣動隔膜泵應用實例

1．油罐清底、盡管有墊水法抽油，也不能保證將油抽凈，表面總要剩下至

少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡、且污染環境。

2．臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗。或者為了不至于污染正常的管線時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。

3．油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間之間至小要剩余50t油，若用排量較大的隔膜泵，可以收到很好的效果。

4．瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦S殘液和含硫水，需要集中排放和處理，否則會形

成酸性腐蝕設備。

5．陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。

6．下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡漬水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排隙漬水。

7．污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。

8．液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。

9．此外、此泵應用于環烷酸精制轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。

五、常見故障及解決方法

常見故障列舉
氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。因此廣泛應用于各行業，產品質量深受好評。以下列舉幾種氣動雙隔膜泵常見故障。
氣動雙隔膜泵常見故障：
1、流量減少。
此種現象一般有以下幾種情況，一是進出口單向閥(塑料球)磨損變小?；蛴袟l狀物，大顆?？ㄗ∷芰锨?。導致吸料時排料口的料液回灌，排料時又把物料從進料口壓回去。二是隔膜片常時間拉伸變形，導致物料腔容積變小。三是黑色，厚的那層膜片破損。中軸帶動時走不到位。
2、泵無力,抽送速度變慢。
此種現象一般有如下幾種情況，一是氣源氣壓減小。先看看進氣壓力表的壓力，壓力值在4～7公斤為正常。然后檢查氣源閥門的開度位置，如氣源開閉是用電磁閥的話，則檢查電磁閥塑料閥片有無破損，導致塑料閥片不能完全打開。
二是消音器堵塞，氣不能快速的排出，導致抽送速度減慢。
三是壓縮空氣的水或雜質過多。進入隔膜泵配氣閥后堵塞進氣孔，或是卡住配氣閥芯。四是配氣閥上下端蓋由于常時間受閥芯的沖擊導致閥蓋破損漏氣。五是泵內部中軸四個密封環磨損而串氣。
3、物料里面有雜質或油污。
這種一般都是膜片破裂所致。
4、進出口漏料。
一是螺桿沒有緊固，二是球座變形或O型圈損壞，三是兩端泵殼沒有對上孔位而傾斜，導致兩個出料口或進料口沒有在同一平面上。
5、泵不動。
此種現象可能有幾種情況。一是閥芯嚴重磨損卡死。二是中軸的軸套磨損。此時應更換銅套。三是中軸兩端螺桿掉落。四是兩層膜片都破裂。五是隔膜泵倒置或平放。
