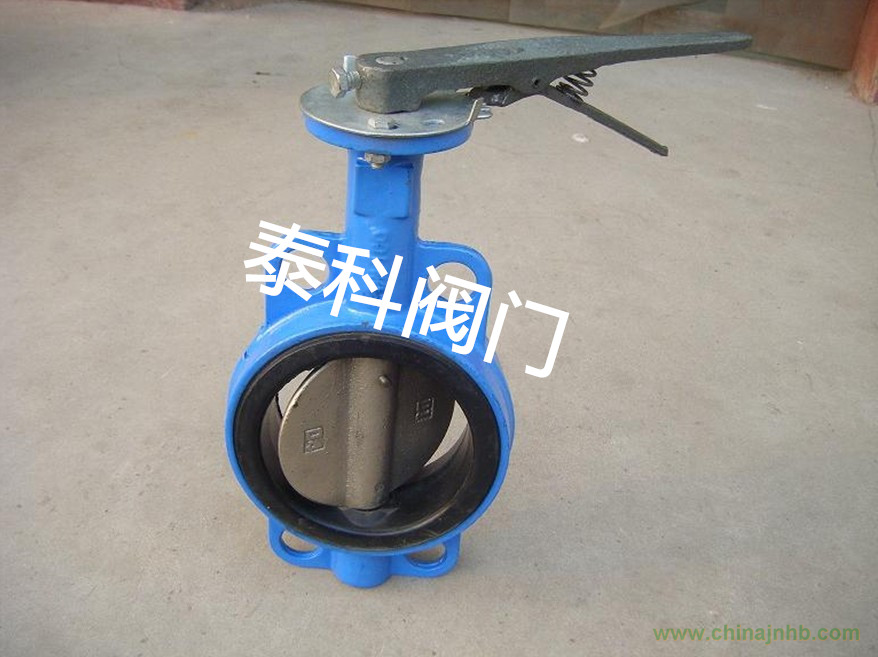

嘉興泰科閥門有限公司主要生產銷售【D71X、D371X對夾式蝶閥】，是目前國內最大的《蝶閥》在線銷售生產商。公司集成優質的D71X、D371X對夾式蝶閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量蝶閥現貨庫存，為用戶提供D71X、D371X對夾式蝶閥選型、原理作用、結構尺寸、安裝說明、資料下載等。
|
D71X、D371X對夾式蝶閥原理作用：
|
對夾式蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
|
D71X、D371X對夾式蝶閥性能特點：
|
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。
6、密封件可更換，且密封可靠達到雙向密封。
7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
8、該閥可設計成法蘭連接和對夾連接。
9、驅動方式可選擇手動、電動或氣動。
|
D71X、D371X對夾式蝶閥技術參數：
|
|
設計標準
|
GB/T2238-1989
|
|
法蘭連接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
結構長度
|
GB/T12221-1989
|
|
壓力試驗
|
GB/T13927-1992；JB/T9092-1999
|
|
公稱通徑
|
DN（mm）
|
50～2000
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
|
D71X、D371X對夾式蝶閥部件材質：
|
|
零件名稱
|
材料
|
|
閥體
|
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
|
|
蝶板
|
鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
各種橡膠、聚四氟
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨
|
|
D71X、D371X對夾式蝶閥外形尺寸：
|
|
公稱通徑
|
結構長度
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
毫米
|
英寸
|
L
|
H
|
H0
|
A
|
B
|
D0
|
n-d
|
D0
|
n-d
|
D0
|
n-d.
|
|
50
|
2
|
43
|
63
|
235
|
270
|
65
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
|
65
|
21/2
|
46
|
70
|
250
|
270
|
65
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
|
80
|
3
|
46
|
83
|
275
|
270
|
65
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
4
|
52
|
105
|
316
|
270
|
65
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
|
125
|
5
|
56
|
115
|
340
|
310
|
65
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
|
150
|
6
|
56
|
137
|
376
|
310
|
65
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
