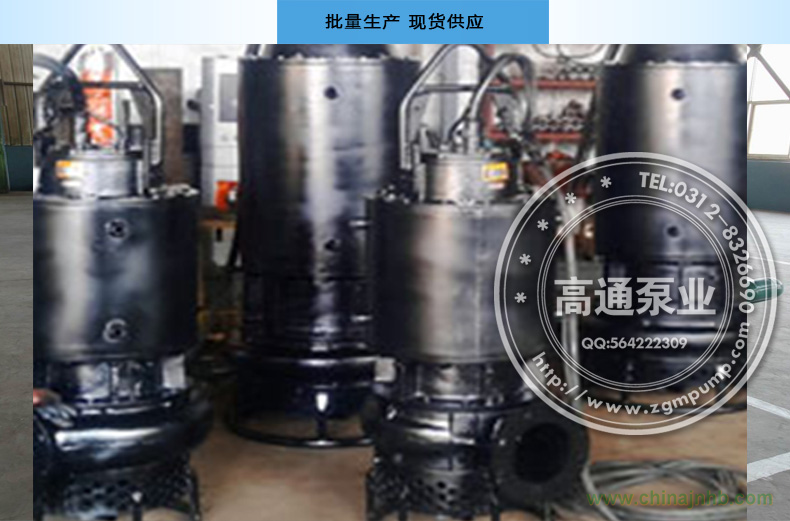

ZJQ潛水式渣漿泵 潛水砂漿泵 潛水吸沙泵
一、ZJQ潛水渣漿泵產品結構說明
ZJQ潛水式渣漿泵又稱潛水泥漿泵，潛水砂漿泵，潛水吸沙泵，是我公司自行設計、研發的新泵型，該泵是由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。
采用Y系列國際電機，F(xiàn)級絕緣，運行安全可靠。
采用雙道串聯密封，選用新型合金材質，具有密封可靠，耐磨，壽命長等特點。
過流部件采用ZJQ潛水式渣漿泵 潛水砂漿泵 潛水吸沙泵
高鉻渣漿泵，材質耐磨，性能好，過流性能優異，是國內同類型泵壽命的2-10倍。
二、ZJQ潛水渣漿泵結構圖
1.信號線 2.電機接線 3.接線盒 4.電機蓋 5.軸承 6.上軸承座 7.電機殼 8.定子 9.轉子 10.軸承 11.油水探頭 12.油室 13.潛水渣漿泵機械密封 14.潛水渣漿泵護板 15.出水管 16.支架 17.潛水渣漿泵泵體 18.潛水渣漿泵葉輪 19.底座濾網 20.鉸刀
三、ZJQ系列渣漿泵直聯傳動清水性能表1
|
ZJQ性能參數表
|
|
|
|
序號
|
型號
|
出水口徑 mm
|
流量 m3/h
|
揚程 m
|
功率 kW
|
η (%)
|
轉速 r/min
|
間斷通過最大粒度 mm
|
重量 kg
|
|
|
1
|
ZJQ10-20-3
|
50
|
10
|
20
|
3
|
37
|
1460
|
8
|
110
|
|
|
2
|
ZJQ15-18-3
|
50
|
15
|
18
|
3
|
46
|
1460
|
8
|
110
|
|
|
3
|
ZJQ20-15-3
|
50
|
20
|
15
|
3
|
52
|
1460
|
8
|
110
|
|
|
4
|
ZJQ25-12-3
|
50
|
25
|
12
|
3
|
58
|
1460
|
8
|
110
|
|
|
5
|
ZJQ30-12-3
|
65
|
30
|
12
|
3
|
60
|
1460
|
8
|
110
|
|
|
6
|
ZJQ35-10-3
|
65
|
35
|
10
|
3
|
64
|
1460
|
8
|
110
|
|
|
7
|
ZJQ40-8-3
|
65
|
40
|
8
|
3
|
66
|
1460
|
8
|
110
|
|
|
8
|
ZJQ15-22-4
|
50
|
15
|
22
|
4
|
43
|
1460
|
10
|
113
|
|
|
9
|
ZJQ18-20-4
|
50
|
18
|
20
|
4
|
46
|
1460
|
10
|
113
|
|
|
10
|
ZJQ20-18-4
|
50
|
20
|
18
|
4
|
50
|
1460
|
10
|
113
|
|
|
11
|
ZJQ25-20-4
|
50
|
25
|
20
|
4
|
52
|
1460
|
10
|
113
|
|
|
12
|
ZJQ30-16-4
|
65
|
30
|
16
|
4
|
52
|
1460
|
10
|
113
|
|
|
13
|
ZJQ35-15-4
|
65
|
35
|
15
|
4
|
60
|
1460
|
10
|
113
|
|
|
14
|
ZJQ40-12-4
|
65
|
40
|
12
|
4
|
63
|
1460
|
10
|
113
|
|
|
15
|
ZJQ45-10-4
|
65
|
45
|
10
|
4
|
66
|
1460
|
10
|
113
|
|
|
16
|
ZJQ20-30-5.5
|
80
|
20
|
30
|
5.5
|
42
|
1460
|
13
|
205
|
|
|
17
|
ZJQ30-20-5.5
|
80
|
30
|
20
|
5.5
|
54
|
1460
|
13
|
205
|
|
|
18
|
ZJQ45-15-5.5
|
80
|
45
|
15
|
5.5
|
41
|
1460
|
13
|
205
|
|
|
19
|
ZJQ15-20-5.5
|
80
|
15
|
20
|
5.5
|
33
|
1460
|
13
|
205
|
|
|
20
|
ZJQ50-10-5.5
|
80
|
50
|
10
|
5.5
|
44
|
1460
|
13
|
205
|
|
|
21
|
ZJQ15-20-7.5
|
80
|
15
|
20
|
7.5
|
34
|
1460
|
13
|
210
|
|
|
22
|
ZJQ20-25-7.5
|
80
|
20
|
25
|
7.5
|
35
|
1460
|
13
|
210
|
|
|
23
|
ZJQ25-20-7.5
|
80
|
25
|
20
|
7.5
|
36
|
1460
|
13
|
210
|
|
|
24
|
ZJQ25-30-7.5
|
80
|
25
|
30
|
7.5
|
36
|
1460
|
13
|
210
|
|
|
25
|
ZJQ30-30-7.5
|
80
|
30
|
30
|
7.5
|
37
|
1460
|
13
|
210
|
|
|
26
|
ZJQ32-20-7.5
|
80
|
32
|
20
|
7.5
|
37
|
1460
|
13
|
210
|
|
|
27
|
ZJQ45-15-7.5
|
80
|
45
|
15
|
7.5
|
41
|
1460
|
13
|
210
|
|
|
28
|
ZJQ100-10-7.5
|
100
|
100
|
10
|
7.5
|
48
|
1460
|
21
|
220
|
|
|
29
|
ZJQ25-40-11
|
80
|
25
|
40
|
11
|
36
|
1460
|
13
|
300
|
|
|
30
|
ZJQ40-25-11
|
80
|
40
|
25
|
11
|
38
|
1460
|
13
|
240
|
|
|
31
|
ZJQ50-21-11
|
80
|
50
|
21
|
11
|
40
|
1460
|
13
|
240
|
|
|
32
|
ZJQ50-26-11
|
80
|
50
|
26
|
11
|
40
|
1460
|
13
|
240
|
|
|
33
|
ZJQ70-20-11
|
80
|
70
|
20
|
11
|
43
|
1460
|
13
|
240
|
|
|
34
|
ZJQ100-18-11
|
100
|
100
|
18
|
11
|
48
|
1460
|
21
|
240
|
|
|
35
|
ZJQ25-40-15
|
80
|
25
|
40
|
15
|
37
|
1460
|
13
|
330
|
|
|
36
|
ZJQ50-26-15
|
80
|
50
|
26
|
15
|
40
|
1460
|
13
|
260
|
|
|
37
|
ZJQ50-28-15
|
80
|
50
|
28
|
15
|
40
|
1460
|
13
|
260
|
|
|
38
|
ZJQ60-30-15
|
100
|
60
|
30
|
15
|
41
|
1460
|
13
|
265
|
|
|
39
|
ZJQ70-24-15
|
80
|
70
|
24
|
15
|
42
|
1460
|
13
|
260
|
|
|
40
|
ZJQ75-25-15
|
100
|
75
|
25
|
15
|
43
|
1460
|
13
|
260
|
|
|
41
|
ZJQ100-18-15
|
100
|
100
|
18
|
15
|
49
|
1460
|
21
|
270
|
|
|
42
|
ZJQ150-15-15
|
100
|
150
|
15
|
15
|
51
|
1460
|
21
|
270
|
|
|
43
|
ZJQ150-18-18.5
|
150
|
150
|
18
|
18.5
|
49
|
980
|
32
|
550
|
|
|
44
|
ZJQ200-12-18.5
|
150
|
200
|
12
|
18.5
|
53
|
980
|
45
|
550
|
|
|
45
|
ZJQ150-22-22
|
150
|
150
|
22
|
22
|
47
|
980
|
32
|
600
|
|
|
46
|
ZJQ200-15-22
|
150
|
200
|
15
|
22
|
50
|
980
|
45
|
600
|
|
|
47
|
ZJQ60-46-30
|
150
|
60
|
46
|
30
|
41
|
980
|
14
|
550
|
|
|
48
|
ZJQ70-38-30
|
150
|
70
|
38
|
30
|
42
|
980
|
21
|
710
|
|
|
49
|
ZJQ100-35-30
|
150
|
100
|
35
|
30
|
44
|
980
|
21
|
710
|
|
|
50
|
ZJQ108-30-30
|
150
|
108
|
30
|
30
|
44
|
980
|
21
|
710
|
|
|
51
|
ZJQ150-30-30
|
150
|
150
|
30
|
30
|
46
|
980
|
21
|
710
|
|
|
52
|
ZJQ150-35-30
|
150
|
150
|
35
|
30
|
46
|
980
|
21
|
710
|
|
|
53
|
ZJQ200-20-30
|
150
|
200
|
20
|
30
|
52
|
980
|
21
|
710
|
|
|
54
|
ZJQ240-20-30
|
150
|
240
|
20
|
30
|
55
|
980
|
21
|
710
|
|
|
55
|
ZJQ300-15-30
|
200
|
300
|
15
|
30
|
56
|
980
|
28
|
700
|
|
|
56
|
ZJQ100-50-37
|
150
|
100
|
50
|
37
|
44
|
980
|
21
|
850
|
|
|
57
|
ZJQ300-20-37
|
200
|
300
|
20
|
37
|
56
|
980
|
28
|
775
|
|
|
58
|
ZJQ400-15-37
|
200
|
400
|
15
|
37
|
58
|
980
|
28
|
775
|
|
|
59
|
ZJQ150-35-45
|
150
|
150
|
35
|
45
|
47
|
980
|
36
|
1000
|
|
|
60
|
ZJQ200-30-45
|
150
|
200
|
30
|
45
|
49
|
980
|
36
|
1110
|
|
|
61
|
ZJQ500-15-45
|
200
|
500
|
15
|
45
|
59
|
980
|
46
|
1100
|
|
|
62
|
ZJQ150-45-55
|
150
|
150
|
45
|
55
|
46
|
980
|
21
|
1140
|
|
|
63
|
ZJQ250-35-55
|
150
|
250
|
35
|
55
|
51
|
980
|
36
|
1140
|
|
|
64
|
ZJQ600-15-55
|
200
|
600
|
15
|
55
|
60
|
980
|
46
|
1220
|
|
|
65
|
ZJQ200-45-75
|
150
|
200
|
45
|
75
|
49
|
980
|
21
|
1540
|
|
|
66
|
ZJQ200-50-75
|
150
|
200
|
50
|
75
|
48
|
980
|
14
|
1550
|
|
|
67
|
ZJQ350-35-75
|
200
|
350
|
35
|
75
|
53
|
980
|
28
|
1550
|
|
|
68
|
ZJQ400-25-75
|
200
|
400
|
25
|
75
|
58
|
980
|
25
|
1550
|
|
|
69
|
ZJQ500-20-75
|
200
|
500
|
20
|
75
|
59
|
980
|
25
|
1550
|
|
|
70
|
ZJQ200-60-90
|
150
|
200
|
60
|
90
|
48
|
980
|
14
|
1550
|
|
|
71
|
ZJQ400-40-90
|
200
|
400
|
40
|
90
|
54
|
980
|
28
|
1550
|
|
|
72
|
ZJQ500-25-90
|
200
|
500
|
25
|
90
|
60
|
980
|
25
|
1550
|
|
|
73
|
ZJQ400-50-110
|
200
|
400
|
50
|
110
|
53
|
980
|
28
|
1970
|
|
|
74
|
ZJQ600-30-110
|
200
|
600
|
30
|
110
|
61
|
980
|
28
|
1970
|
|
|
75
|
ZJQ780-26-110
|
300
|
780
|
26
|
110
|
62
|
980
|
50
|
1970
|
|
|
76
|
ZJQ1000-18-110
|
300
|
1000
|
18
|
110
|
64
|
980
|
50
|
1970
|
|
|
77
|
ZJQ400-60-132
|
200
|
400
|
60
|
132
|
53
|
980
|
28
|
2000
|
|
|
78
|
ZJQ500-45-132
|
200
|
500
|
45
|
132
|
56
|
980
|
28
|
2000
|
|
|
79
|
ZJQ500-55-132
|
200
|
500
|
55
|
132
|
55
|
980
|
28
|
2000
|
|
|
80
|
ZJQ800-35-132
|
300
|
800
|
35
|
132
|
63
|
980
|
42
|
2000
|
|
|
81
|
ZJQ1000-22-132
|
300
|
1000
|
22
|
132
|
64
|
980
|
50
|
2000
|
|
|
82
|
ZJQ650-52-160
|
200
|
650
|
52
|
160
|
58
|
980
|
28
|
2650
|
|
|
83
|
ZJQ780-50-185
|
300
|
780
|
50
|
185
|
60
|
980
|
38
|
3330
|
|
|
84
|
ZJQ800-55-220
|
300
|
800
|
55
|
220
|
60
|
980
|
38
|
3400
|
|
|
85
|
ZJQ1250-35-220
|
350
|
1250
|
35
|
220
|
65
|
980
|
45
|
3400
|
|
|
86
|
ZJQ1750-30-250
|
350
|
1750
|
30
|
250
|
67
|
980
|
55
|
3750
|
|
|
87
|
ZJQ1500-35-250
|
350
|
1500
|
35
|
250
|
66
|
980
|
50
|
3750
|
|
|
88
|
ZJQ2000-35-315
|
400
|
2000
|
35
|
315
|
68
|
980
|
60
|
3800
|
|
四、ZJQ潛水渣漿泵使用方法及注意事項
1、試用前應仔細檢查電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。
2、用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120°C.
3、泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。
4、電泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝人下水做事或移動，以防萬一電泵漏電而發生意外事故。
5、電泵在無特殊情況必須配備全自動水泵控制，切勿直接掛電網
