【一、QBY3/QBY型氣動隔膜泵概述：】
1、QBY3/QBY型氣動隔膜泵是久江泵業研發生產的新型第三代隔膜泵，該泵具有使用壽命長、壓力足、噪音低、做工精細、不會停頓等優點，即能抽送流動的液體，又能輸送一些不易流動的介質，具有（潛水泵、自吸泵、雜質泵、屏蔽泵、泥漿泵）等輸送機械的許多優點。
2、QBY3/QBY型氣動隔膜泵主要用途：
|
1、泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等
|
|
2、泵吸油漆、顏料、膠水、粘合劑等
|
|
3、泵吸各種瓦、瓷、磚器及陶器釉漿等
|
|
4、泵吸各種磨料、腐蝕劑、清洗劑等
|
|
5、泵吸各種污水、水泥灌漿及灰漿等
|
|
6、泵吸各種劇毒、易燃、易揮發液體等
|
|
7、泵吸各種強酸、強堿、強腐蝕液體等
|
|
8、作為各種固液分離設備的前級送壓裝置
|
3、QBY3/QB型鑄鐵氣動隔膜泵：泵體材質為鑄鐵，膜片材質有（丁晴橡膠 氯丁橡膠 聚四氟乙烯）等?？梢园仓迷诟鞣N特殊場合，用來抽送各種常規泵不能抽吸的介質。
【二、QBY3/QBK型氣動隔膜泵特點：】
1、不需灌引水，吸程高達7米，揚程達60米，出口壓力≧6bar
2、流動寬敞，通過性能好，允許通過最大顆粒直徑達10毫米。抽送泥漿、雜質時，對泵磨損甚微；
3、揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7bar之間）
4、該泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全；
5、不必用電，在易燃、易爆場所使用安全可靠
6、可以浸沒在介質中工作
7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
9、可輸送較粘的液體（粘度在1萬厘泊以下）；
10、本泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點；
【三、QBY3/QBK型氣動隔膜泵性能參數：】
|
名稱
|
型號
|
流量
（m3/h）
|
揚程
（m）
|
吸程
（m）
|
最大允許通過顆粒φ（mm）
|
最大供氣壓力（kgf/cm2）
|
空氣消耗量（m3/min）
|
重量（KG）
|
材質
|
|
氣
動
隔
膜
泵
|
QBY3-10
|
0.8
|
0-50
|
5
|
1
|
2-7
|
0.3
|
12
|
鑄鐵
|
|
QBY3-15
|
1
|
0-50
|
5
|
1
|
2-7
|
0.3
|
12
|
|
QBY3-25
|
2.4
|
0-50
|
7
|
2.5
|
2-7
|
0.6
|
34
|
|
QBY3-40
|
8
|
0-50
|
7
|
4.5
|
2-7
|
0.6
|
41
|
|
QBY3-50
|
12
|
0-50
|
7
|
8
|
2-7
|
0.9
|
85
|
|
QBY3-65
|
16
|
0-50
|
7
|
8
|
2-7
|
0.9
|
95
|
|
QBY3-80
|
24
|
0-50
|
7
|
10
|
2-7
|
1.5
|
120
|
|
QBY3-100
|
30
|
0-50
|
7
|
10
|
2-7
|
1.5
|
132
|
【四、QBY3/QBK型氣動隔膜泵外形及配件圖：】

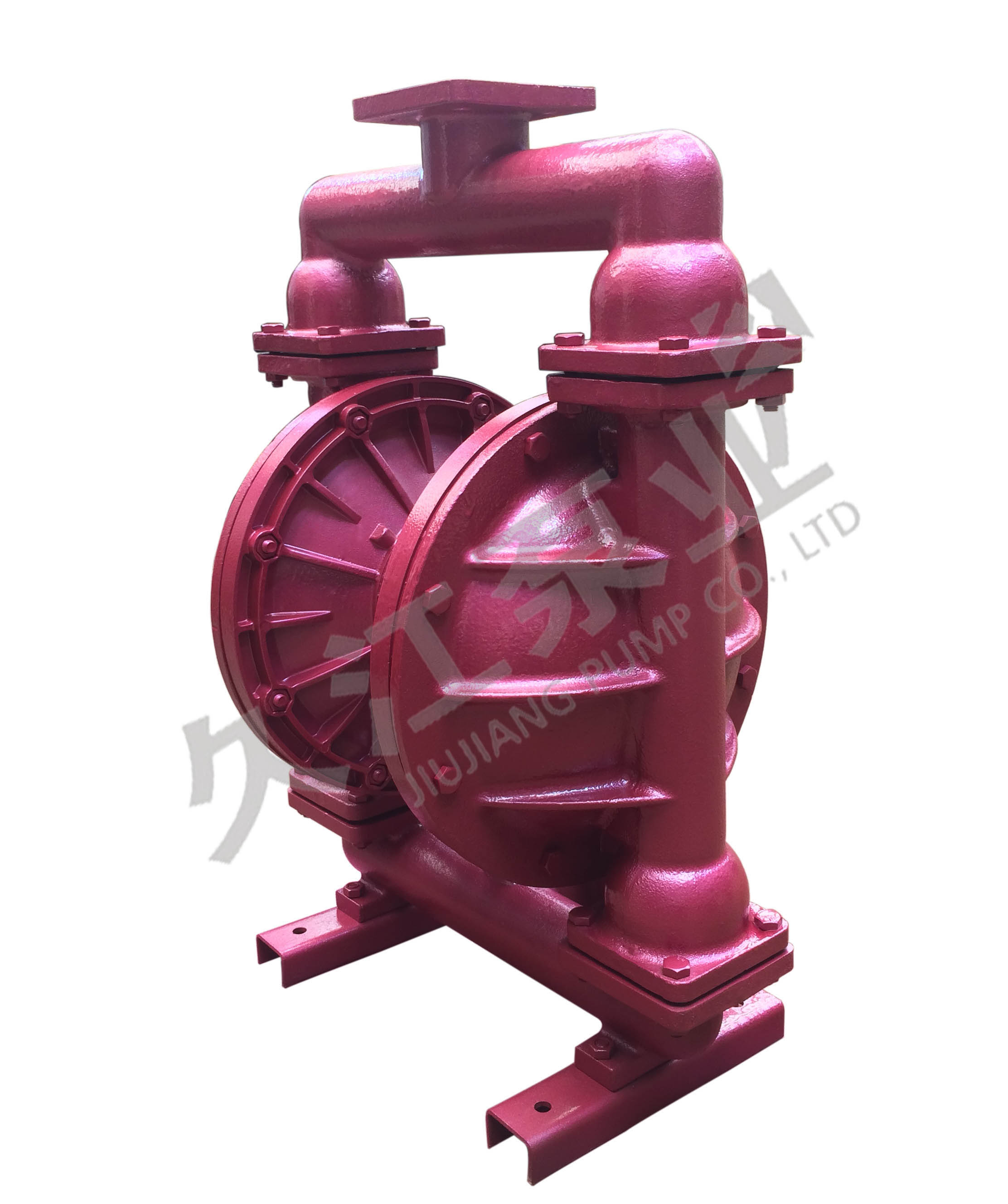

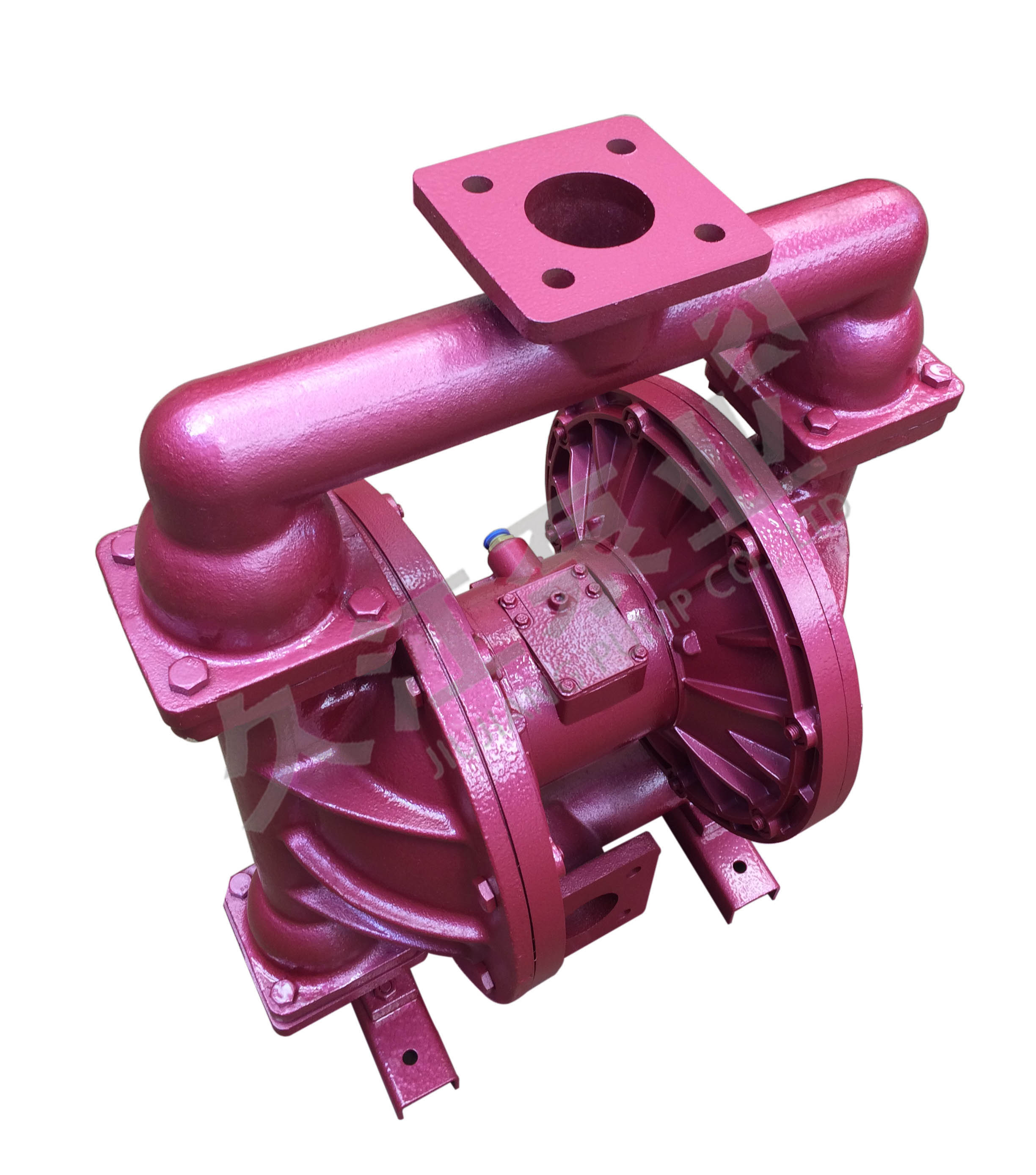

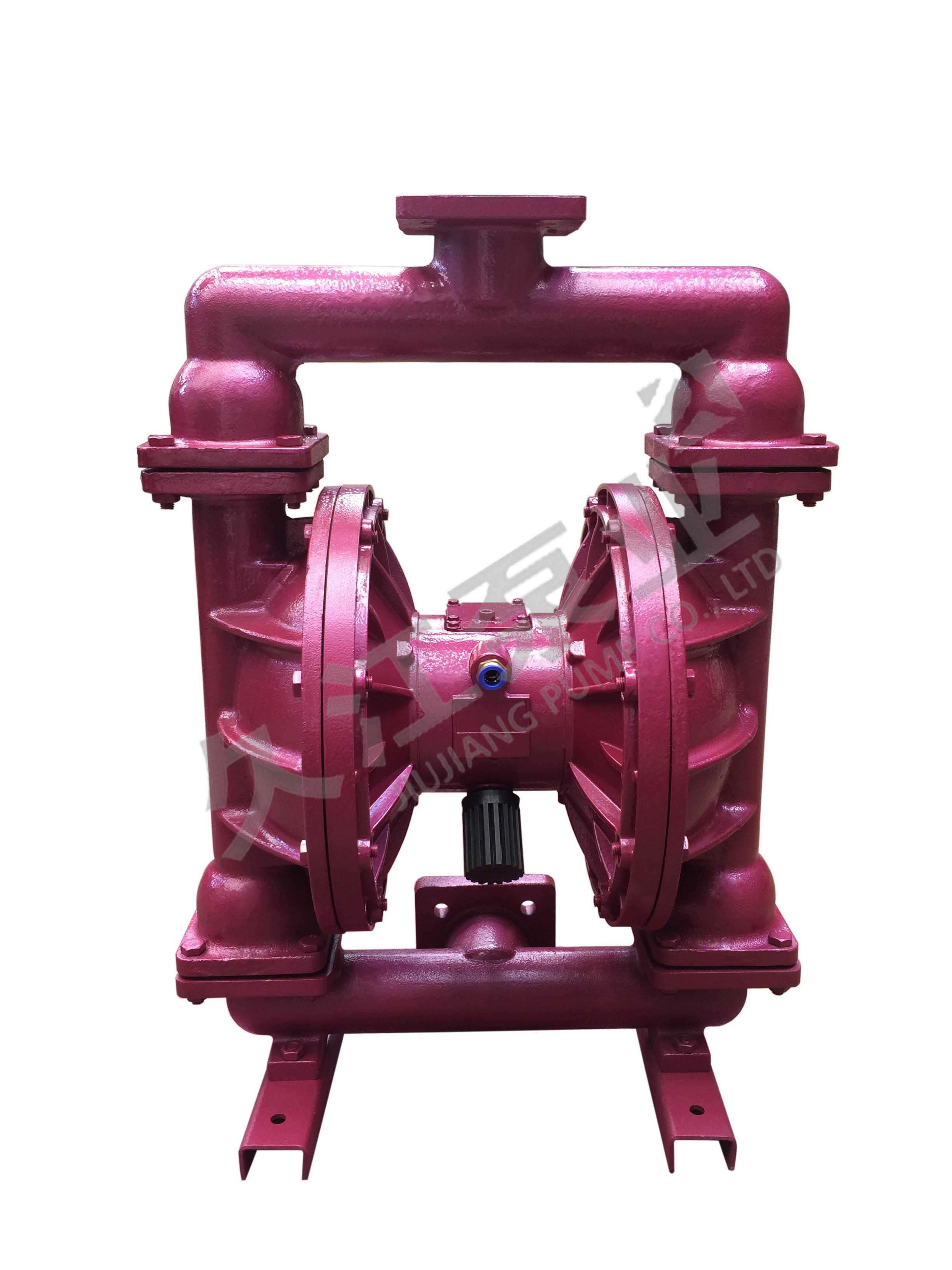

1、QBY3/QBK型鑄鐵氣動隔膜法蘭型

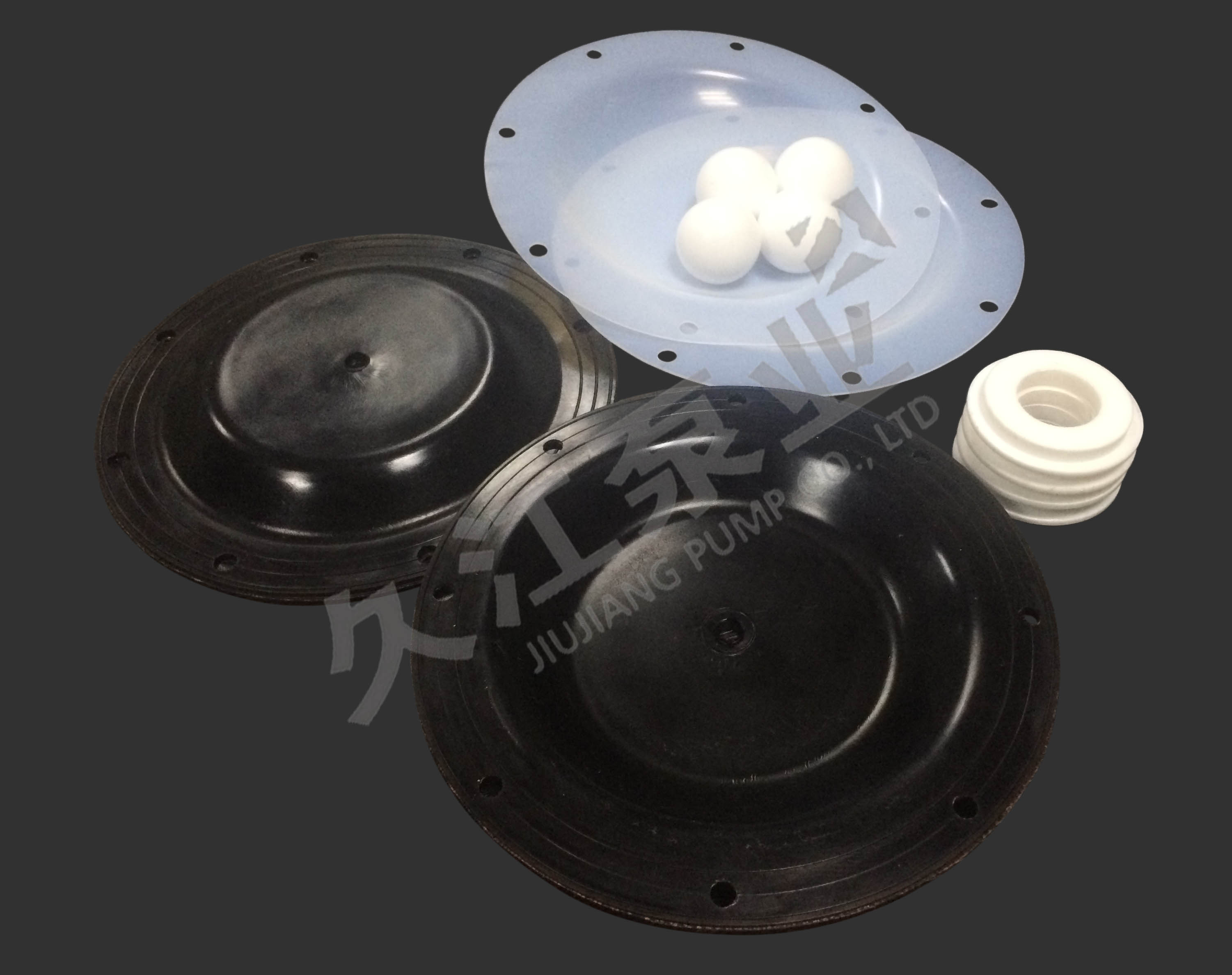

2、氣動隔膜泵配件：膜片 球 球座
【五、QBY3/QBK型氣動隔膜泵的工作原理圖及示意圖：】
1、QBY3/QBK型氣動隔膜泵的兩個對稱各種腔中，各裝有一塊有彈性的隔膜6，聯桿7將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從其隔膜的背后排出泵外；一旦到達行程終點，配氣機構則自動地將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中又設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
2、QBY3/QBK型氣動隔膜泵動態示意圖
3、QBY3/QBK型氣動隔膜泵系統連接示意圖
4、QBY3/QBK型氣動隔膜泵剖解圖
【六、QBY3/QBK型氣動隔膜泵的隔膜片材質特性：】
注：Ο--壽命較長、Δ--壽命一般、X--不可用、本表僅從耐腐蝕性考慮。如聚四氟乙烯彈性比橡膠差，故實際使用壽命因壓力 泵行程雜質等因素影響而異。
|
介質種類\隔膜品種
|
丁晴橡膠
|
氯丁橡膠
|
氟橡膠
|
聚四氟乙烯
|
進口F46
|
|
發煙硝酸
|
X
|
X
|
Δ
|
Δ
|
Ο
|
|
濃硝酸
|
X
|
X
|
Δ
|
Δ
|
Ο
|
|
濃硫酸
|
X
|
X
|
Ο
|
Δ
|
Ο
|
|
濃鹽酸
|
X
|
Δ
|
Δ
|
Δ
|
Ο
|
|
濃磷酸
|
X
|
Δ
|
Δ
|
Δ
|
Ο
|
|
濃醋酸
|
X
|
X
|
X
|
Δ
|
Ο
|
|
濃氫氧化鈉
|
Ο
|
Ο
|
Δ
|
Δ
|
Ο
|
|
無水氨
|
Δ
|
Δ
|
Δ
|
Δ
|
Ο
|
|
稀硝酸
|
X
|
X
|
Ο
|
Δ
|
Ο
|
|
稀硫酸
|
Δ
|
Δ
|
Δ
|
Δ
|
Ο
|
|
稀鹽酸
|
X
|
Ο
|
Δ
|
Δ
|
Ο
|
|
稀磷酸
|
X
|
X
|
Δ
|
Δ
|
Ο
|
|
稀氫氧化鈉
|
Ο
|
Ο
|
Δ
|
Δ
|
Ο
|
|
氨水
|
Δ
|
Δ
|
X
|
Δ
|
Δ
|
|
苯
|
X
|
X
|
Ο
|
Ο
|
Ο
|
|
汽油
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
石油
|
Δ
|
X
|
Ο
|
Ο
|
Ο
|
|
四氯化碳
|
Ο
|
X
|
Ο
|
Ο
|
Ο
|
|
二硫化碳
|
Ο
|
X
|
X
|
Ο
|
Ο
|
|
乙醇
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
丙酮
|
X
|
Δ
|
X
|
Ο
|
Ο
|
|
甲酚
|
X
|
Δ
|
Δ
|
Ο
|
Ο
|
|
乙醛
|
X
|
X
|
Δ
|
Ο
|
Ο
|
|
乙苯
|
X
|
X
|
Δ
|
Ο
|
Ο
|
|
丙烯晴
|
Δ
|
Δ
|
X
|
Ο
|
Ο
|
|
丁醇
|
Ο
|
Ο
|
Ο
|
Ο
|
Ο
|
|
丁二烯
|
Ο
|
X
|
Δ
|
Ο
|
Ο
|
|
苯乙烯
|
X
|
X
|
Δ
|
Ο
|
Ο
|
|
醋稀乙酯
|
X
|
X
|
X
|
Ο
|
Ο
|
|
醚
|
X
|
X
|
X
|
Ο
|
Ο
|
【七、QBY3/QBK型氣動隔膜泵的安裝方式：】
1、QBY3/QBK氣動隔膜泵安裝方式圖1。 （將液體從A容器抽送到B容器可用此法）
2、QBY3/QBK氣動隔膜泵 安裝方式圖2。 (將泵浸在液體中，可代替潛水泵使用，壓縮空氣另用軟管引出)
3、QBY3/QBK氣動隔膜泵 安裝方式圖3。 (高粘稠液體可采用此種方法將液位提高，使液料容易抽出)
