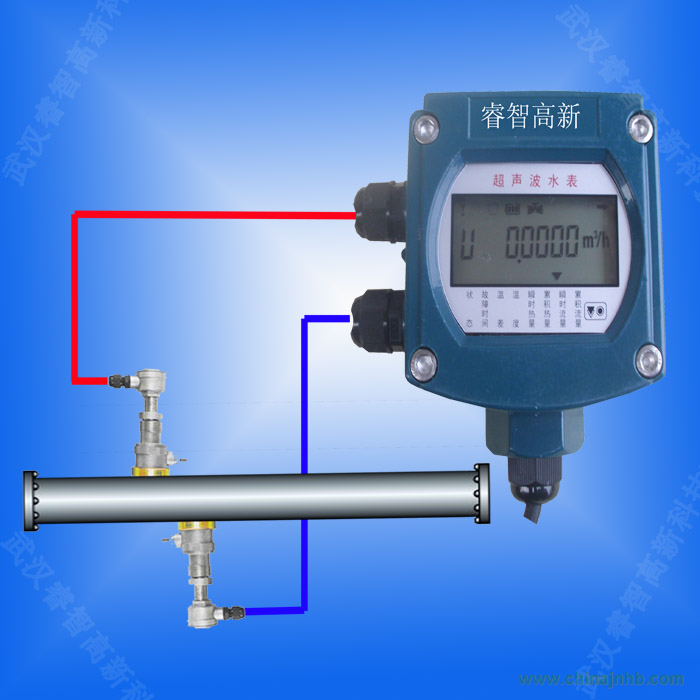

插入式超聲波水表    型號：RZCSL-5CS

插入式超聲波水表特點：

1.設計插入式結構是為了解決大口徑管壁內結污太厚，用一般外縛式不能解決問題的現場測量管道時，應用插入式最佳。

2.明顯的價格優勢，價格與管徑無關，當管徑＞φ500mm時，其造價是電磁流量計的幾分之一。

3.節省運費，安裝費用。

4.可不斷流安裝，廠家提供專用打孔設備指導安裝。

5.傳感器收發信號時不受粘附物、油漬、乳狀物影響。

6.低電壓激發傳感元件使用壽命長。

7.可測雙向流，最小流速≤0.05mm/s

8.測量液體可以是導電或非導電介質

9.可實現無線傳真功能，通過無線網絡將現場所測量的數據傳輸到監控室內。

插入式超聲波水表原理：

插入式超聲波水表利用了低電壓，多脈沖差原理，采用高精度和超穩定的雙平衡信號差分發射，來測量順流和逆流方向的超聲波傳輸時間，根據時差計算出流速。當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接收超聲波所需的時間完全相同

插入式超聲波水表技術參數：

a.流速范圍：0。04～32m/s

b.管徑：φ100mm～φ3000mm

c.壓力范圍：≤1.6Mpa

d.儀表準確度：1％FS（調校準后可達0.5級）

e.供電方式：直流12V～36V.DC或～220VAC

f.輸出方式：4-20mADC(1.2KΩ)脈沖：（可任意設置）：RS232/485接口

g.工作溫度：≤120℃

h.防護等級：IP65

i.防爆等級:EXdⅡBT4

g.其它功能：可記錄前64天，前64個月，前5年的累積流量和工作狀態，可記錄前64次上，斷電時間和流量，并可實現流量和自動或手動補加

插入式超聲波水表測量介質：

可測導電、非導電均流（液）體。如：離子水、海水、酸堿液、食物油、汽油、煤油柴油、機用油、酒精、啤酒等能傳播超聲波的均勻液體。

插入式傳感器：

插入式傳感器 指在被測管道上得用專用開孔工具在不停產的情況下在線打孔，使傳感器和補測介質接觸從而實現流量測量的一種安裝方式，該款傳感器解決外縛式傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝，免維護，與管徑無關，無壓力損失等特點。
