石油焦粉流量計的應用:

1、廣泛用于煉鐵高爐噴煤、電廠鍋爐噴煤，玻璃廠石油焦粉的監測

2、各種粉狀材料回收. 粉體或顆粒的輸送的計量與控制

3、過程粉塵輸送量的檢測，粉體或顆粒的計量與控制

4、電廠脫硫工程，石灰粉的測量與控制

5．RZDG-06磁電式流量計有其獨特的優點，：因此被廣泛用于化工，化纖、玻璃制造廠，食品、造紙、礦冶、環保、鋼鐵、發電站。石油、水泥。等工業領域中，用來測量各種煤粉、礦粉、石灰粉、水泥，面粉，石油焦粉，催化劑等各種微小顆粒介質的流量的測量。

石油焦粉流量計概述：

RZDG-06 石灰石粉流量計，是我公司引進德國技術，經多位專家，多年的潛心研究，成功開發出的專為粉體流量檢測的一種新型在線式流量計，提供了目前世界最新交流耦合技術。這是現代最精確和穩定的監測技術，特別適合連續排放記錄和數據累積。本監測系統工作原理是運用粉體顆粒流經探針周圍或環型傳感器內側，所產生的電荷感應來確認粉體顆粒的在線流量（kg/h） （t/h）。在輸送工況相對穩定的情況下（ 即在同一個測量點上，流速、濕度和固體顆粒性質都基本相同的情況下），本系統經可直接用于在線監測粉末，或微小顆粒的瞬時流量。可實現現場流量顯示和4-20MA 的標準電流輸出，達到遠程顯示和控制的目的。還可用于粉體輸送管道監測堵塞狀況的最好儀器。

石油焦粉流量計原理：

RZDG-06 型智能磁電石油焦粉，測量原理是基于法拉第電磁感應定律。流量計的測量管內襯絕緣材料的非導磁合金短管。電極沿管徑方向穿通管壁固定在測量管上。其電極與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生的磁通量密度為B的工作磁場。此時，如果流體流經測量管。將切割磁力線與感應出電動勢E。反比于磁通量密度B，此時磁通量密度就與流經測量管的粉未多少成反比，并與內徑d與平均流速v的乘積成正比。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

它通過特殊的電容耦合技術在測量管中產生一個均勻的電磁波測量場,進入到管道中的物料與電磁波發生相互作用,所產生信號的頻率和振幅在中央處理單元中計算處理。

依據下述公式來計算出管道內的粉體流量:Q=ρVA式中:

Q———粉體的質量流量;

ρ———粉體的濃度值;

V———粉體的速度值;

A———已知測量管橫截面積(對已知型號是常量)。

其中,粉體濃度的測量是通過測量環里的一個高頻的交流電磁場的耦合進行的。經過此測量區域的物料會削弱這個場的能量,.

由Q=ρVA可知，被測流體介質的溫度、壓力、固體介質的固態成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果的。固體流量的大小與固體介質的顆粒目數量和介質的流速成正比。顆粒目數量越多和介質的流速越快，產生的感應電壓也就變低。經放大電路放大，整形。濾波，運算，最后輸出與流量成線性的標準電流信號。供給我們計數處理。最后換算成流量顯示出來。因此說磁電流量計是一種真正的體積流量計。這是磁電流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有很高的可靠性

石油焦粉流量計安裝

1.傳感器最好裝在水平管道上，垂直管道上也行，但安裝點最好距閥門、彎頭5倍以上管徑處，以法蘭方式連接或焊接方式連接。

2.管道口徑尺寸由廠家提供。

3.傳感器接線盒為防雨式，信號電纜通過接線盒上的穿線孔，直接接到盒內的接線端子，然后壓緊密封膠圈，外引電纜應就近固定，以防風雨中來回擺動，造成傳輸導線的機械損傷。

石油焦粉流量計特性與優點：

1、RZDG-06 石灰石粉流量計采用最先進的環形防干擾傳感器,電荷感應技術，對粉體或顆粒的探測靈敏度高，線性度好，粉塵輕微沾染探頭后不影響測量靈敏度，免維護免清理。

2、標準二線制4-20mA電流輸出，抗干擾能力強，易于遠距離信號傳輸，對信號傳輸導線無特殊要求，

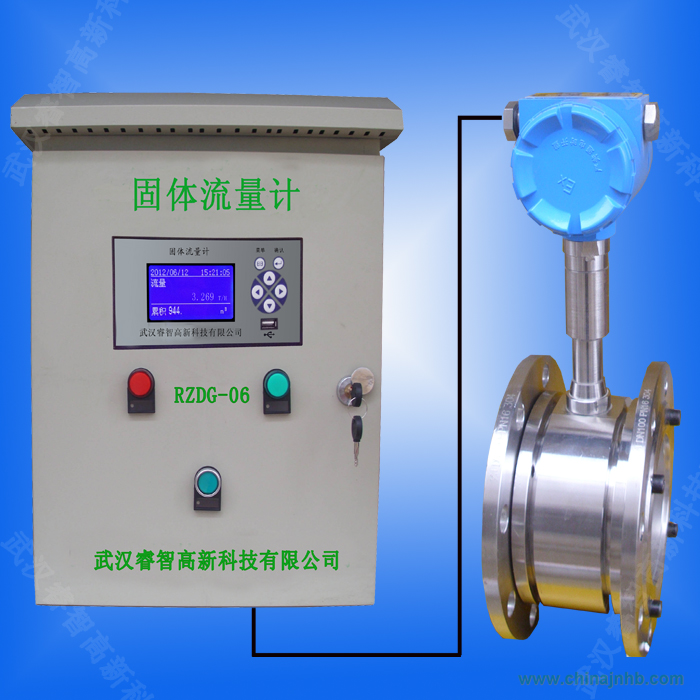

3，本測量系統是由。傳感器與轉換器二部分組成，傳感器部分是法蘭連接。直接安裝在測量管道上，相當于一臺二線制變送器。轉換器相于一臺二次儀表，多數是安裝在控制室或易操作的地方，它的功能是將傳感器送過來的信號與調節下料速度的電機的變頻器輸出的電流信號進行處理，運算，最后顯示出瞬時流量與累積流量。并有記錄，查詢功能。同時還有二種輸出功能；485通信功能和與瞬時流量對應的4-20MA電流信號?？晒┥衔粰C，DCS系統 PLC模塊使用

4、安裝使用與二線制變送器完全一致，現場工程技術人員無須任何特殊培訓即可正確使用，安裝方便，運行可靠。

5、接線盒內置一體化變送器輸出的4-20mA電流與粉體或顆粒感應探頭之間電氣隔離，實現信號的安全傳輸。

6、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。不易結垢，免維護，清理。

7、測量結果與流速分布，流體壓力，溫度、等物理參數關系不大。

8、采用SMD 器件和表面貼裝（SMT電路可靠性高）。

9、采用16 位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。

10、全數字量的處理，抗干擾能力強，測量可靠，精度高，

石油焦粉流量計的主要技術參數

1.公稱通經ND(mm):

管道式四氟襯里:

5，10、15、20、25、32、40、50、65、80、100、125、150、200、

注：特殊規格可以定制

2.流動方向:

正、反、凈流量; 重復性誤差:滿量程值的±3%

3.精度等級:

管道式: 重復性誤差:滿量程值的±3%

4.被測介質溫度:

聚四氟乙烯襯里:-20–+120℃;

高溫型四氟襯里:-20–+260℃

5.額定工作壓力管道式:

DN5-DN200:≤2.0MPa,

6.流量測量范圍:

流量測量范圍對應流速范圍是1.0-15m/s

7.電流輸出:

負載電阻:4-20mA時,0-750kΩ,

8.供電電源:   20-28VDC

9.直管段長度:  管道式:上游≥5DN,下游≥3DN

10.環境溫度濕度:   -25℃-+60℃;1%-95%.

11.消耗總功率:小于10W

產品的維護

因本產品設計上很少有可動部件，內襯不粘貼聚四氟。因此極少需要維護。如確實流體濕度較大。附在本儀表內襯表面流體較厚?？勺孕胁鹣?，擦洗一下表面。安裝后即可正常使用。
